RTKSA-003.310

Universalkapillarthermostat, 20…150°C, Hysterese -10…-15K, STB, Inneneinstellung, Außenrückstellung

Diese Gerätereihe wurde speziell entwickelt für den Einsatz in der Heiztechnik in Kesselanlagen oder Speichern, Fernwärmeübergabestationen und Wärmeübertragungsanlagen, in der Lüftungstechnik als Zuluftüberwachung oder als Begrenzer von elektrischen Heizregistern sowie zur Regelung und Überwachung von Temperaturen an Rohrleitungen und Behältern. Tauchhülsen, Schutzwendel und Befestigungsset gehören nicht zum Lieferumfang. In Verbindung mit Tauchhülsen oder Schutzwendeln ist das Befestigungsset JZ-29 zu verwenden. Bei Verwendung als Anlegeregler (Rohrmontage) ist das Befestigungsset JZ-31 zu verwenden.

Infoblatt

Montage Anleitung

Art.-Nr.: KA000300

Technische Daten

Anzahl Ausgänge	2
Anzahl Regelbereiche	1
Ausgangssignal	Schaltend
Ausseneinstellung	Nein
Aussenrückstellung	Ja
Bedienung	Innenliegender Sollwertsteller
Betriebsspannung	Keine
Breite	62,9 mm
Durchmesser Fühlerelement	6 mm
Elektrischer Anschluss	Push in Klemme
Elektronische Regelung	Nein
Explosionsgeschützt	Nein
Farbe	Anthr. grau (RAL7016), Fronts. transp.
Funktionstyp (Anlagentechnik)	STB
Fühlerelement	Kapillarrohr
Geräteausführung	Aufbaugerät
Höhe	146,8 mm
Inneneinstellung	Ja
Kontaktverriegelung	Ja
Lagertemperatur oberer Wert	80 °C
Lagertemperatur unterer Wert	-30 °C
Luftfeuchte maximal (nicht kondensierend)	95 % r.H
Länge Fühlerelement	55 mm
Länge Kapillar	2 m
Material Fühler	Cu
Max. Fühlertemperatur	177 °C
Maximaler Schaltstrom	Ö: 16 (2,5) A; S: 2 (0,4) A, 0,25 ADC
Maximale Schaltspannung	230 VAC 50 / 60 Hz, 230 VDC
Minimaler Schaltstrom	Bei 24V (AC/DC) min. 100 mA
Minimale Schaltspannung	24 VAC / 50 Hz, 24 VDC
Montage / Befestigung	In Tauchhülse, Schutzwendel, am Rohr, etc
Regelbereich oberer Wert	150 °C
Regelbereich unterer Wert	20 °C
Regelfunktion Heizen	Ja
Regelfunktion Kühlen	Ja
Schaltdifferenz	Handrückstellung nach -10 K … -15 K
Schaltdifferenz einstellbar	Nein
Schaltelement	Mikroschalter
Schaltkontakt	Wechsler
Schaltkontakt potentialfrei	Ja
Schutzart	IP54
Schutzklasse	I
Sicherheit und EMV	Gemäß DIN EN 60730
Skala	Grad Celsius
Tiefe	57,5 mm
Umgebungstemperatur oberer Wert	80 °C
Schaltbild

Downloads

Infoblatt

Montageanleitung

Datenblatt

Typ	Art.-Nr.	Ausstattung	Art
THK-2-120	KA969902	Tauchhülse, 120mm, Ms vernickelt, Durchmesser InnenxAußen 7,5x10mm	Zubehör

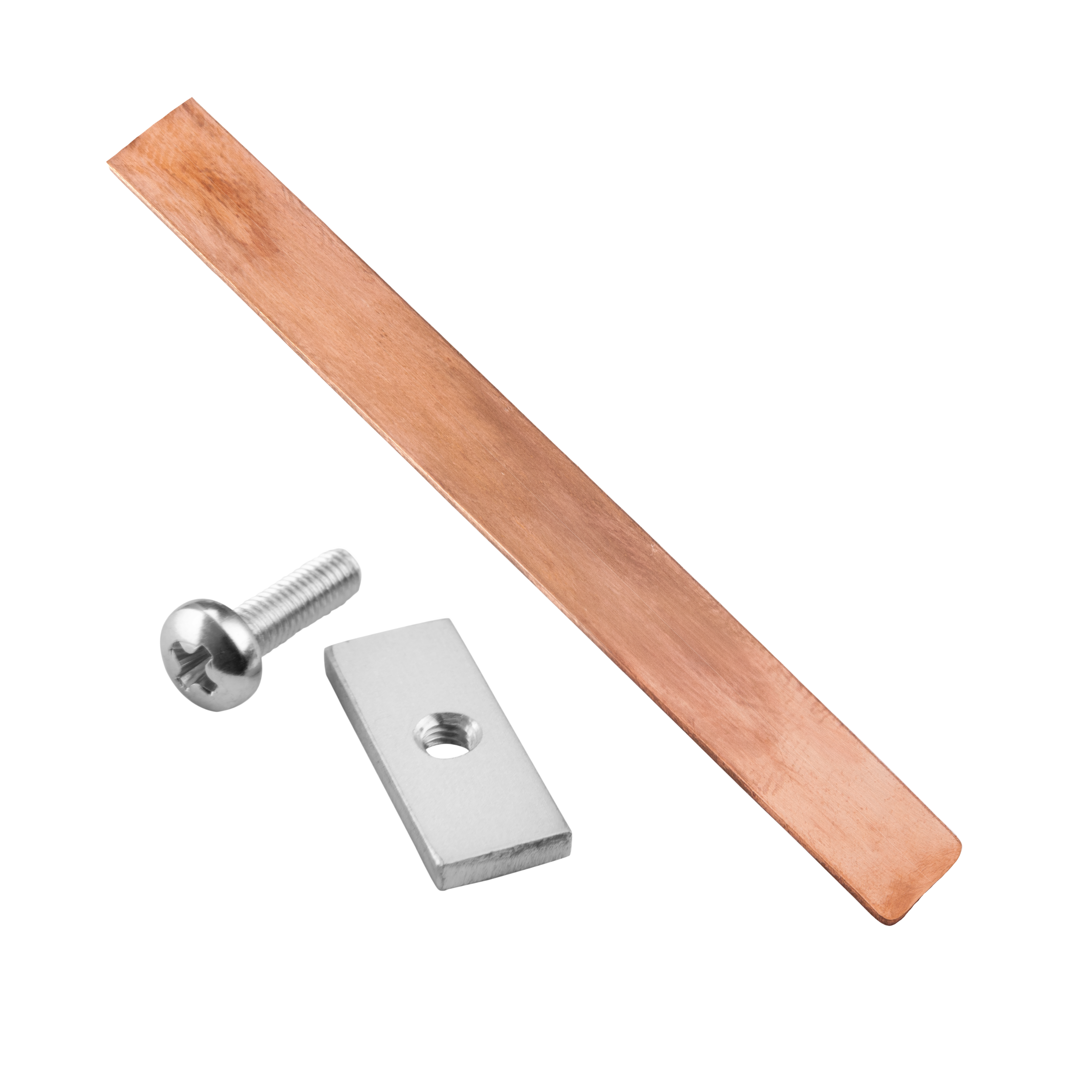

JZ-29	KA999901	Befestigungsset RTKSA THK/NTHK/SWK Einzelregler	Zubehör
THK-2-280	KA969904	Tauchhülse, 280mm, Ms vernickelt, Durchmesser InnenxAußen 7,5x10mm	Zubehör
SWK-2-100	KA989901	Schutzwendel, 100mm, Stahl vernickelt, Durchmesser InnenxAußen 10,5x17mm	Zubehör
NTHK-2-200	KA969908	Tauchhülse, 200mm, V4A (1.4571), Durchmesser InnenxAußen 7,5x10mm	Zubehör

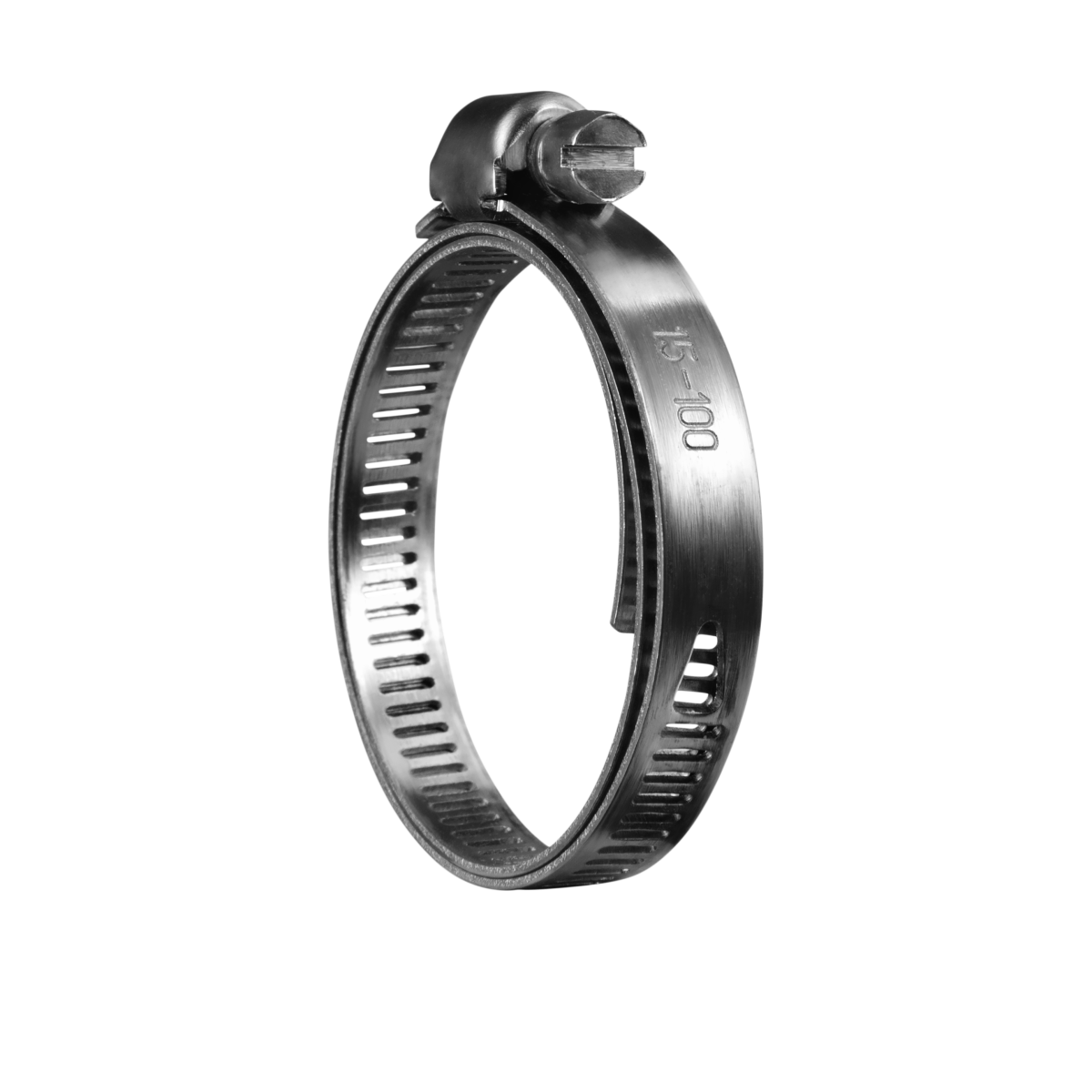

JZ-31	KA999903	Befestigungsset RTKSA Rohrmontage Anlegeregler	Zubehör
SWK-2-200	KA989903	Schutzwendel, 200mm, Stahl vernickelt, Durchmesser InnenxAußen 10,5x17mm	Zubehör
NTHK-2-100	KA969906	Tauchhülse, 100mm, V4A (1.4571), Durchmesser InnenxAußen 7,5x10mm	Zubehör
THK-2-200	KA969903	Tauchhülse, 200mm, Ms vernickelt, Durchmesser InnenxAußen 7,5x10mm	Zubehör
THK-2-100	KA969901	Tauchhülse, 100mm, Ms vernickelt, Durchmesser InnenxAußen 7,5x10mm	Zubehör
THK-2-600	KA969905	Tauchhülse, 600mm, Ms vernickelt, Durchmesser InnenxAußen 7,5x10mm	Zubehör
NTHK-2-280	KA969909	Tauchhülse, 280mm, V4A (1.4571), Durchmesser InnenxAußen 7,5x10mm	Zubehör
NTHK-2-120	KA969907	Tauchhülse, 120mm, V4A (1.4571), Durchmesser InnenxAußen 7,5x10mm	Zubehör

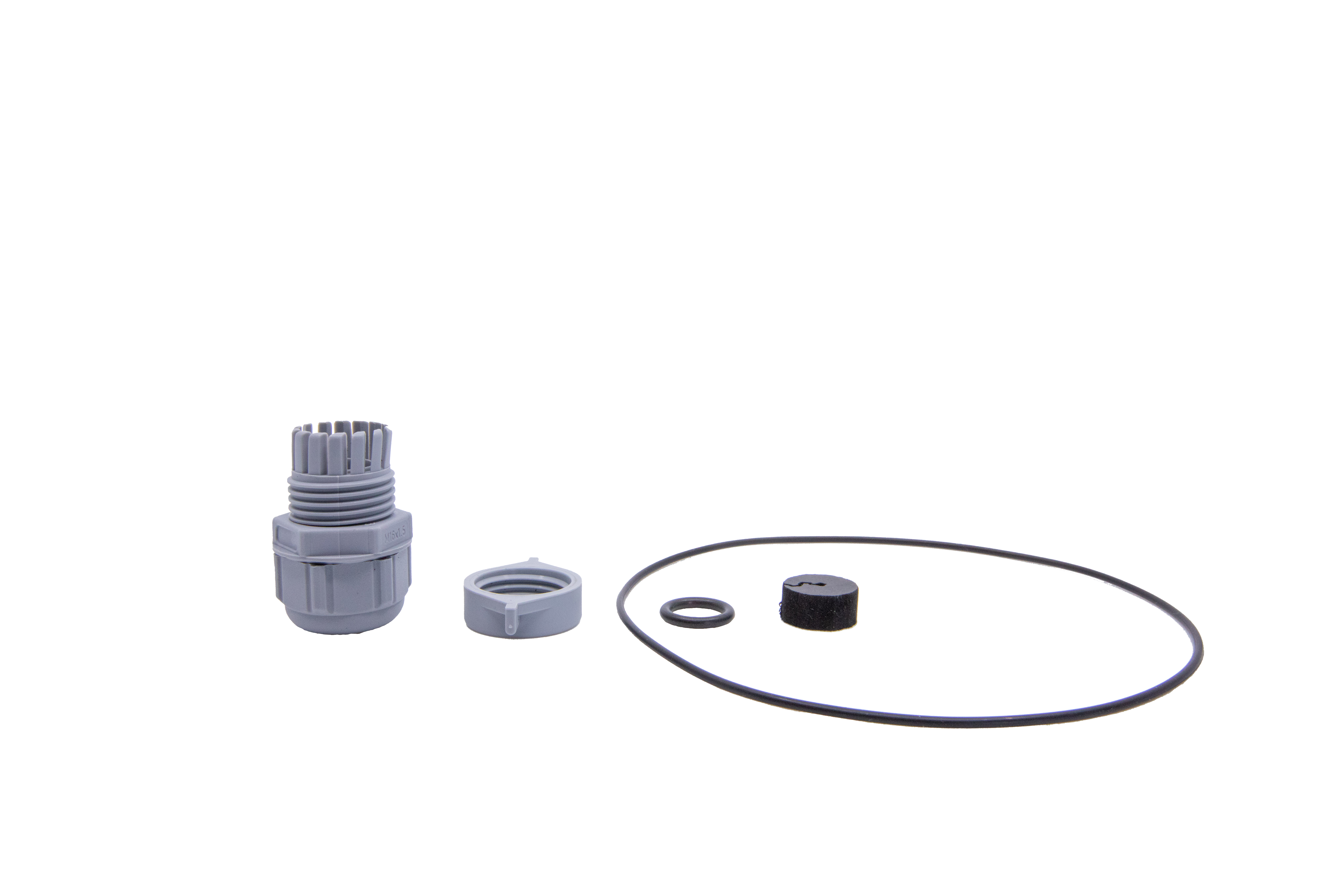

JZ-33	KA999904	Dichtungsset für Universalkapillarthermostate RTKSA-xxx.xxx	Zubehör
