JDW-5
Differenzdruckschalter, 30…500Pa, Inneneinstellung
Differenzdruckschalter zur Überwachung von Überdruck, Differenz- oder Unterdruck von Luft und unbrennbaren, nicht aggressiven Gasen. Einsetzbar als Abzug- oder Ventilatorüberwachung oder Strömungswächter zur Sicherung elektrischer Heizregister, als Filterüberwachung, Luftdruckmangelsicherung oder Grenzwertregler. Hinweis: Wenn der Differenzdruckschalter einmal eine Spannung > 24 V und einen Strom > 0,1 A geschaltet hat, ist die Goldschicht an den Kontakten weggebrannt. Danach kann der Differenzdruckschalter nur noch mit dieser oder einer höheren Leistung betrieben werden. Hinweis: Das Schlauchset JZ-06 / 1 gehört nicht zum Lieferumfang und muss separat bestellt werden.
Lieferung ohne Montagebügel, kann direkt angeschraubt werden (mit 2 Schrauben).
Art.-Nr.: H530996
Technische Daten
| Anzahl Ausgänge | 2 |
| Anzahl Regelbereiche | 1 |
| Ausgangssignal | Schaltend |
| Ausseneinstellung | Nein |
| Bedienung | Innenliegender Sollwertsteller |
| Betriebsspannung | Keine |
| Breite | 90 mm |
| Druckanschluss | 6,2 mm |
| Elektrischer Anschluss | Schraubklemmen |
| Elektronische Ausführung | Nein |
| Explosionsgeschützt | Nein |
| Farbe | Schwarz |
| Funktionstyp (Anlagentechnik) | Wächter |
| Fühlerelement | Druckmembrane |
| Höhe | 86 mm |
| Inneneinstellung | Ja |
| Lagertemperatur oberer Wert | 80 °C |
| Lagertemperatur unterer Wert | -15 °C |
| Luftfeuchte maximal (nicht kondensierend) | 95 % r.H |
| Material Gehäuse | Kunststoff |
| Max.Druck | 5000 Pa |
| Maximaler Schaltstrom | 1,5 (0,4) AAC, 1 (0,2) ADC |
| Maximale Schaltspannung | 230 VAC , 50 Hz / 24 VDC |
| Medium | Luft, nicht aggressiv |
| Mediumtemperatur | -15 °C |
| Mediumtemperatur bis | 80 °C |
| Minimaler Schaltstrom | 1 mA |
| Minimale Schaltspannung | 12 VAC, 50 Hz 12 VDC |
| Montage / Befestigung | Wandmontage |
| Oberflächenbeschaffenheit | Matt |
| Regelbereich Druck (oberer Wert) | 500 Pa |
| Regelbereich Druck (unterer Wert) | 30 Pa |
| Regelfunktion Über- oder Unterdruck | Ja |
| Schaltdifferenz | Ca. 10…25 Pa |
| Schaltelement | Mikroschalter |
| Schaltkontakt | Wechsler |
| Schaltkontakt potentialfrei | Ja |
| Schaltleistung | 345 WAC, 24 WDC |
| Schutzart | IP54 |
| Schutzklasse | II, nach entsprechender Montage |
| Sicherheit und EMV | Gemäß DIN EN 60730 |
| Tiefe | 46,5 mm |
| Umgebungstemperatur oberer Wert | 80 °C |
| Umgebungstemperatur unterer Wert | -15 °C |
| Verschmutzungsgrad | 2 |
| Schaltbild | |
| Foto | Typ | Art.-Nr. | Ausstattung | Art |
|---|---|---|---|---|
 |
JZ-06/1 | H5309229 | Anschluss-Set für Differenzdruckschalter JDW/JDL | Zubehör |
 |

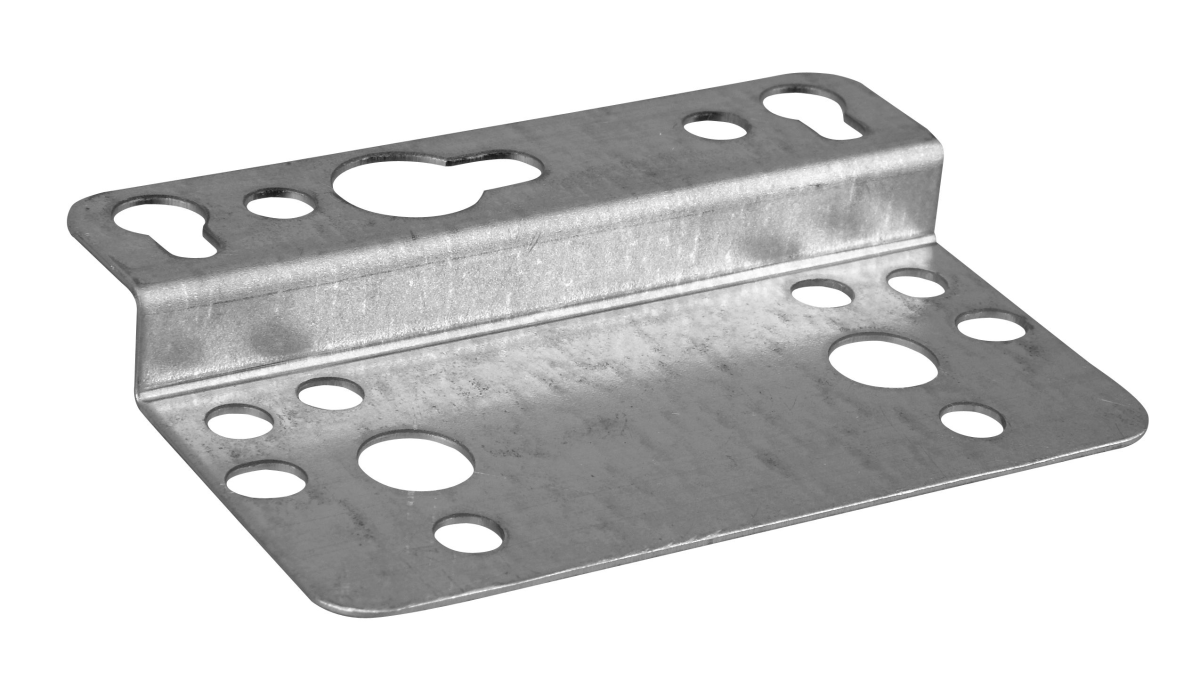

JZ-10 | H5309237 | Montagebügel für JDL 109/-113 und JDW-3/-5/-10, mit 6 Schrauben | Zubehör |
