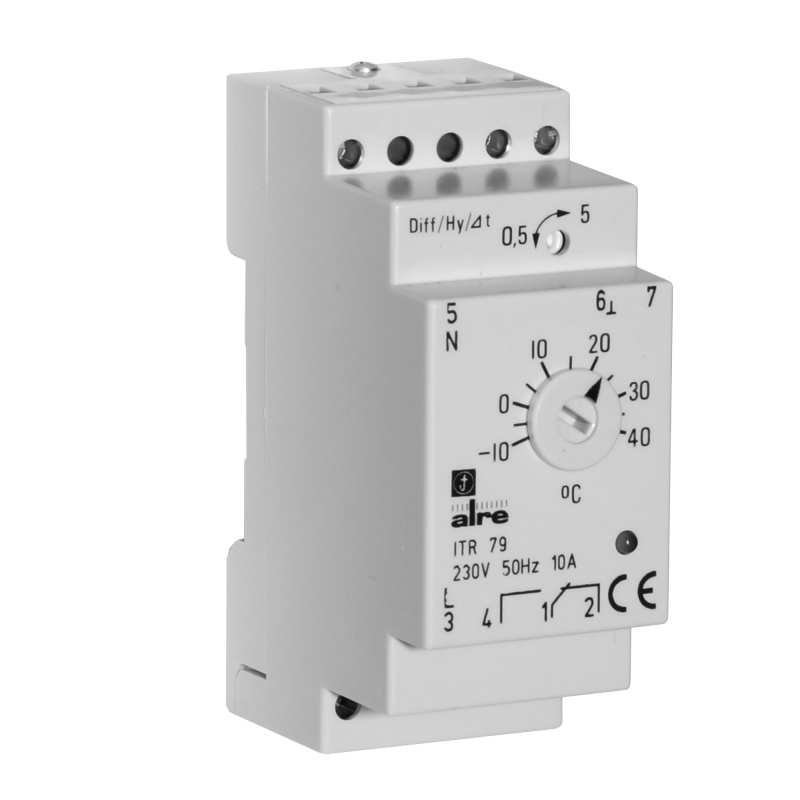

ITR 79.508
Temperaturregler für Normschienenmontage, -10…+40 °C
Elektronischer Temperaturregler zur Regelung und Überwachung der Temperatur von Kühlanalagen. Das Gerät verfügt über eine Fühlerbruch- und Fühlerkurzschlusssicherung sowie eine Anzeige „Kühlen“. Fühler gehören nicht zum Lieferumfang. Alle Fühler mit der Nummer 3 können eingesetzt werden, z. B. KF-3). Die Hysterese ist einstellbar zwischen ca. 0,5…5 K.
| Anschlussquerschnitt | 0,5 – 2,5 mm² |
|---|---|
| Anzahl Ausgänge | 2 |
| Anzahl Regelbereiche | 1 |
| Anzeige Heizen | Nein |
| Anzeige Isttemperatur | Nein |
| Anzeige Kühlen | Ja |
| Ausgangssignal | schaltend |
| Ausseneinstellung | Ja |
| Bedienung | Drehknopf |
| Betriebsspannung | 230 VAC, 50 Hz |
| ECO Funktion (Absenkung) | Nein |
| Elektrischer Anschluss | Schraubklemmen |
| Elektronische Regelung | Ja |
| Farbe | grau |
| Farbe RAL Nummer (ähnlich) | 7035 |
| Fühlerelement | NTC extern |
| Lagertemperatur | –20 … 60 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | Kunststoff PC |
| Max. Schaltspannung | 230 VAC, 50 Hz |
| Max. Schaltstrom | Schließer: 10 (2) A |
| Medium | Luft, nicht aggressiv |
| Min. Schaltspannung | 5 VAC, 50 Hz |
| Montage/Befestigung | auf Tragschiene (35 mm) nach EN 60715 |
| Oberflächenbeschaffenheit | matt |
| Regelbereich | -10 … 40 °C |
| Regelfunktion Heizen | Ja |
| Regelfunktion Kühlen | Ja |
| Schaltdifferenz | 0,5 … 5 K |
| Schaltdifferenz einstellbar | Ja |
| Schaltelement | Relais |
| Schaltkontakt | Wechsler |
| Schaltkontakt potentialfrei | Ja |
| Schaltleistung | 2300 W (230 VAC) / 1150 W (230 VAC) |
| Schutzart | IP20 |
| Schutzklasse | II, nach entsprechender Montage |
| Sensor extern | Ja |
| Sensortyp | NTC 8K (Fühler 3) |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Grad Celsius |
| Umgebungstemperatur | −10 … 40 °C |
| Zusammenstellung | Regler ohne Fühler |
| Abmessung (B x H x T) | 36 mm x 86 mm x 62,5 mm |
Ausschreibungstext wird geladen...
| Foto | Typ | Art.-Nr. | Ausstattung | |
|---|---|---|---|---|
 | ALF-3 | G9050180 | Anlegetemperaturfühler, NTC 8K | Zum Produkt |
 | AF-3 | G9040390 | Außentemperaturfühler, NTC 8K | Zum Produkt |
 | KF-3 | G9031447 | Kabel-Temperaturfühler, NTC 8K, 1,5 m, Fühlerleitung PE, -35…+100 °C | Zum Produkt |
 | BTF2-C08-0000 | SA140015 | Raumtemperaturfühler, NTC 8K, Aufputz superflach | Zum Produkt |
 | FUFC 08-0000 | SN090199 | Raumtemperaturfühler, NTC 8K, UP, Abdeckung 50 x 50 mm, reinweiß glänzend | Zum Produkt |
 | JZ-13 | ZA990001 | Normschiene zur Befestigung von Schaltschrankreglern | Zum Produkt |
