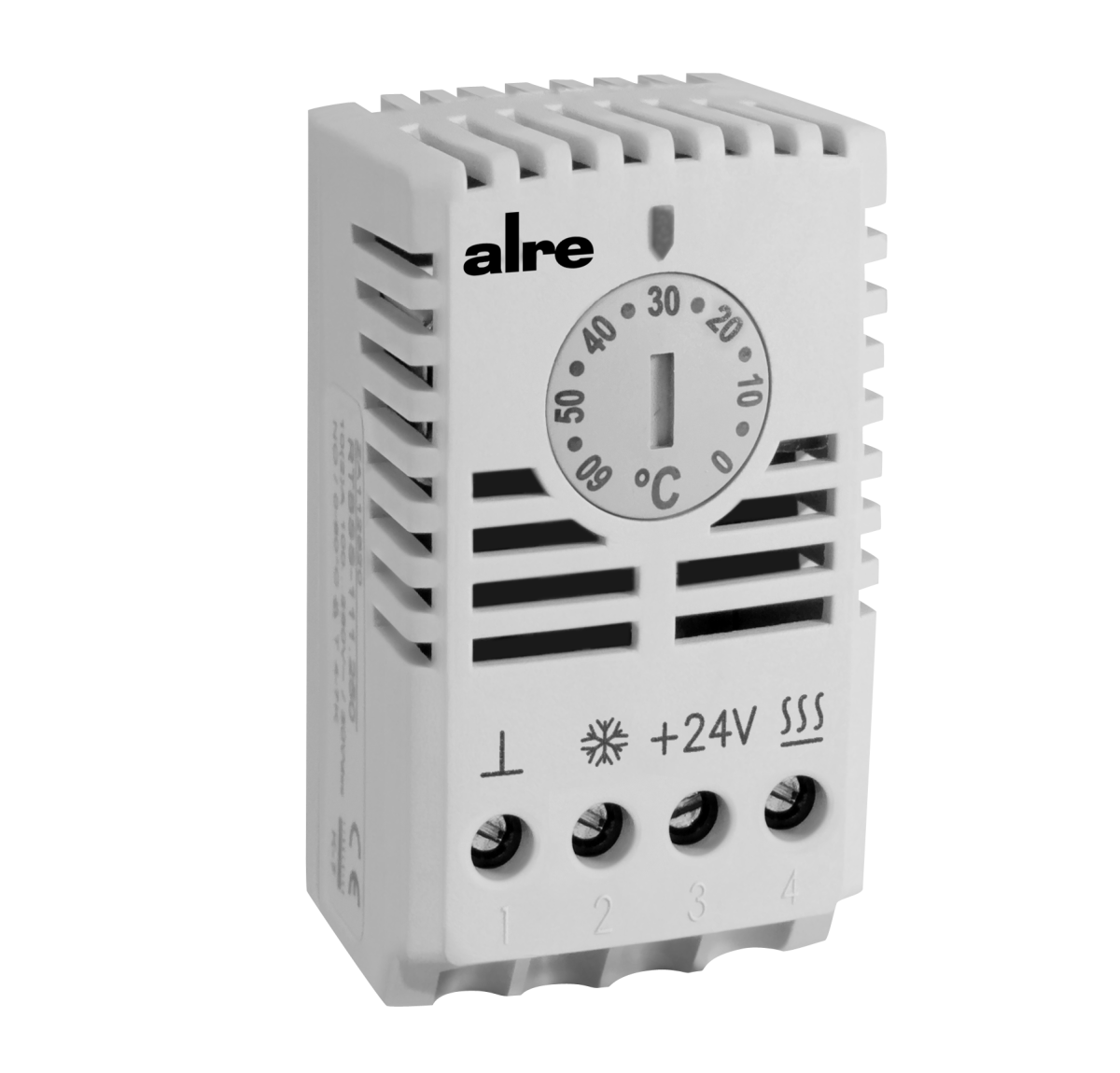

Schaltschrankthermostat elektronisch für Peltiermodule – Heizen oder Kühlen. 24 VDC

CTRRS-161.000/06

Schaltschrankthermostat elektronisch für Peltiermodule – Heizen oder Kühlen. 24 VDC

Dieser Temperaturregler wurde speziell zur Ansteuerung von Peltiermodulen, zum Heizen oder Kühlen von Schaltschränken, Fahrkarten- und Geldautomaten oder zur Heiz-/Kühlmeldungen bzw. Anforderungen entwickelt. Der Regler kann nur für eine Betriebsart Heizen oder Kühlen eingesetzt werden.
  • Art.-Nr.: DN600007

    Technische Daten

    Abmessung (B x H x T) 37 mm x 46 mm x 64 mm
    Anschlussquerschnitt 0,5 – 2,5 mm²
    Anzahl Ausgänge 2
    Anzahl Regelbereiche 1
    Ausgangssignal schaltend
    Ausseneinstellung Ja
    Bedienung Drehknopf
    Bemessungsstoßspannung 500 V
    Betriebsspannung 24 VDC
    Durchschnittliche Leistungsaufnahme 0.2 W
    Elektrischer Anschluss Schraubklemmen
    Elektronische Regelung Ja
    Explosionsgeschützt Nein
    Farbe grau
    Farbe RAL Nummer (ähnlich) 7035
    Fühlerelement NTC intern
    Inneneinstellung Nein
    Lagertemperatur –20 … 70 °C
    Luftfeuchte max. (nicht kondensierend) 95 % r.H.
    Material Gehäuse Kunststoff PA6
    Max. Schaltspannung 24 VDC
    Max. Schaltstrom 16 A
    Medium Luft, nicht aggressiv
    Min. Schaltspannung 24 VDC
    Montage/Befestigung auf Tragschiene (35 mm) nach EN 60715
    Oberflächenbeschaffenheit matt
    Regelbereich 0 … 60 °C
    Regelfunktion Heizen Ja
    Regelfunktion Kühlen Ja
    Schaltdifferenz Heizen/Kühlen: 2 … 3 K
    Schaltdifferenz einstellbar Nein
    Schaltelement Relais
    Schaltkontakt Wechsler
    Schaltkontakt potentialfrei Ja
    Schaltleistung 384 W
    Schutzart IP20
    Schutzklasse III
    Sicherheit und EMV gemäß DIN EN 60730
    Skala Grad Celsius
    Umgebungstemperatur −10 … 60 °C
    Verschmutzungsgrad 2

    Downloads

    Montageanleitung

    Datenblatt

    Foto Typ Art.-Nr. Ausstattung Art

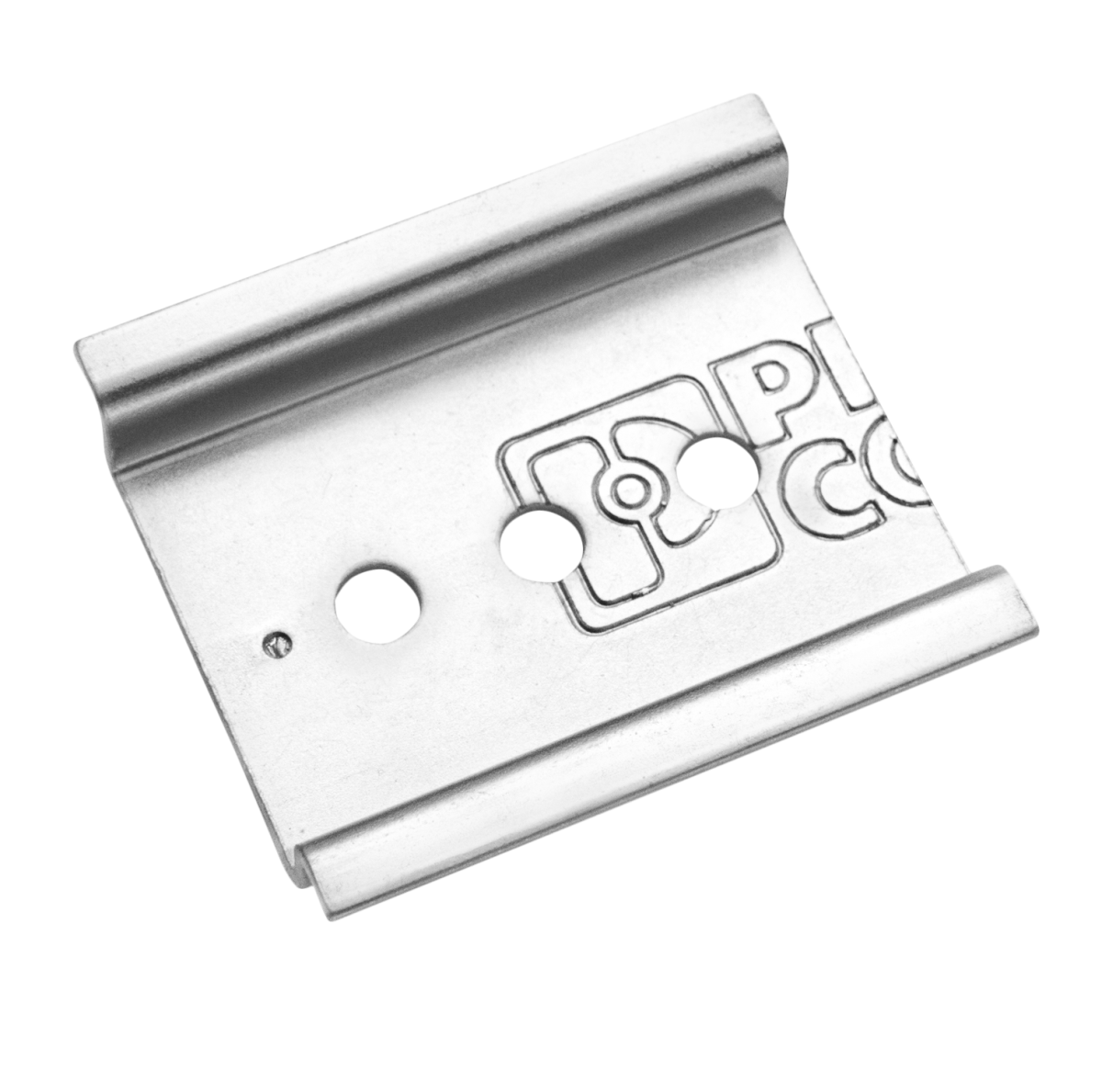

    JZ-13 ZA990001 Normschiene zur Befestigung von Schaltschrankreglern Zubehör
