Saunasteuerung für Trockensaunen (80…110°C) oder Feuchtsaunen (40…60°C), max. 9kW

Hygrotherm VU

Saunasteuerung für Trockensaunen (80…110°C) oder Feuchtsaunen (40…60°C), max. 9kW

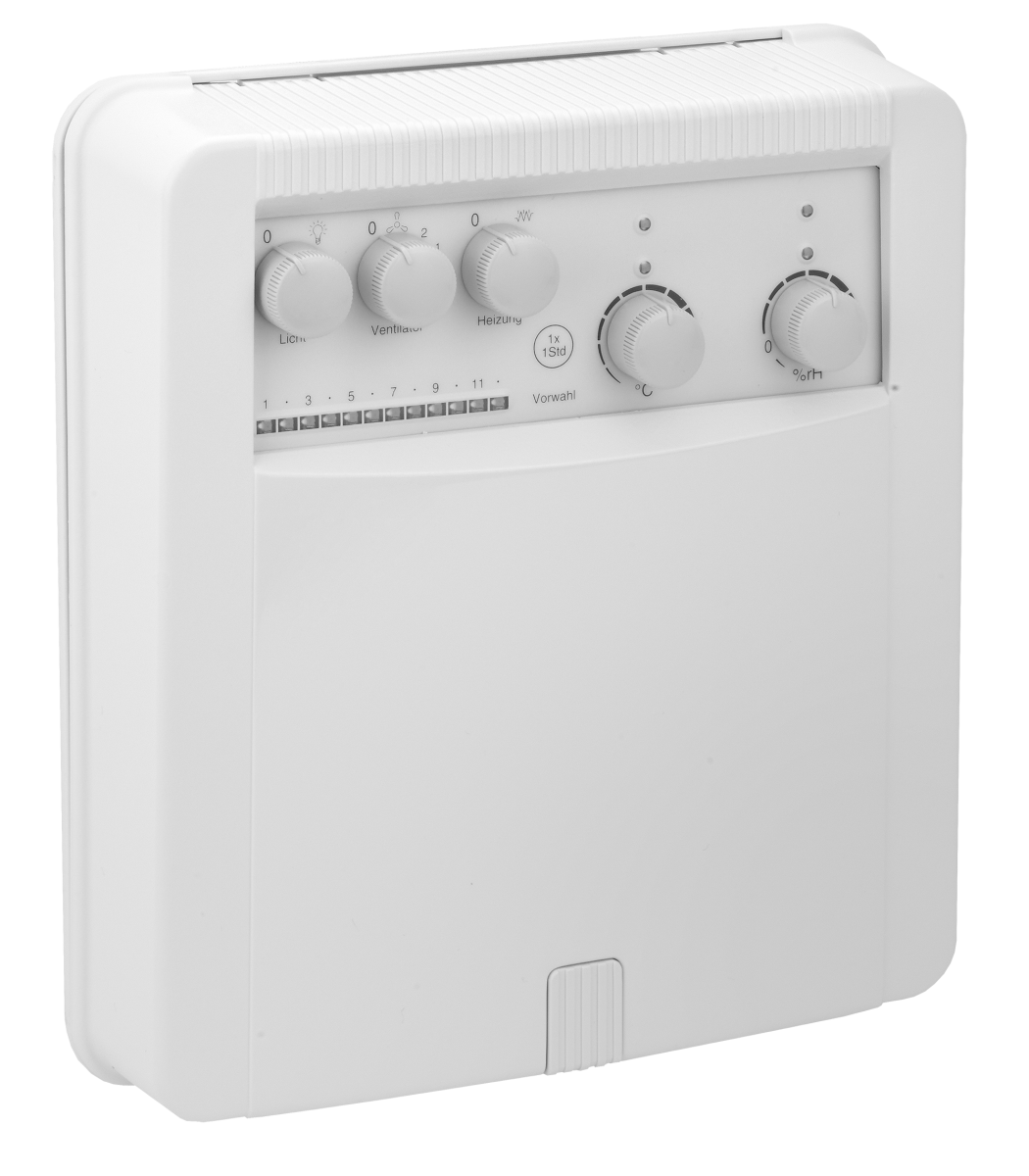

Elektronische Saunasteuerung für Saunabaden „finnisch“ (trocken) oder „hygro“ (feucht). Temperatur und Feuchte sind stufenlos entsprechend der gewünschten Saunaart „finnisch“ oder „hygro“ einstellbar. Das Gerät verfügt über Schalter für Licht / Ventilator / Heizung, eine Vorwahluhr (12 Std. maximal), Leuchtanzeigen EIN/AUS / Trocken-/Hygrobetrieb / Ofenheizphasen / Verdampferheizphase, Wassermangel-Erkennung und akustische Wassermangel-Meldung, Fühlerbruch/Fühlerschlußsicherung, Heizzeitbegrenzung (6h/12h/ohne), Anschluss für Fern-EIN/AUS-Schaltung. Die automatische Nachlauftrockenheizung (+60…+80°C, max. 3,5h) mit Ventilatorzuschaltung verhindert Schimmelpilzbildung. Im Lieferumfang ist ein Temperaturfühler mit Sicherheitstemperaturbegrenzer (141°C) und 3m Silikonkabel enthalten. Eine Lasterweiterung ist mit den Leistungsschaltgeräten LG x/xx möglich. Licht, Ventilator und die interne Elektronik sind getrennt abgesichert.
Produktanfrage
  • Art.-Nr.: D4700736

    Technische Daten

    Höhe237mm
    Breite212mm
    Tiefe70mm
    Farbegrau
    Material GehäuseKunststoff ABS
    Elektrischer AnschlussSchraubklemmen
    Auslösetemperatur STB141°C
    Betriebsspannung400 VAC, 3/N 50Hz
    Heizzeitbegrenzung6H/12h/ohne
    Vorwahluhrauf max. 12h einstellbar / 1h Schritte
    Schaltleistung Ofen9kW
    Schaltleistung Licht100W
    Schaltleistung Ventilator100W
    Regelbereich Trockensauna oberer Wert110°C
    Regelbereich Trockensauna unterer Wert80°C
    Regelbereich Feuchtsauna oberer Wert60°C
    Regelbereich Feuchtsauna unterer Wert40°C
    SchaltelementSicherheitsschutz, Relais 3-stufig schalt
    SchaltdifferenzRaumregelung < 1K, Fußbodenregelung < 2K
    Mit LED-AnzeigeJa
    SchutzartIP44
    Schutzart NEMAsonstiges
    Schalter Ventilator Ein/AusNein
    „Anzeige „“Heizen““, „“Ein/Aus““, Vorwahluhr“Ja
    „Schalter „“Ventilator 3-stufig“““Ja
    Schaltleistung Verdampfer3kW
    SchutzklasseII, nach entsprechender Montage
    SicherungT1, 25A (5×20)
    Montage / BefestigungWandmontage
    Umgebungstemperatur oberer Wert25°C
    Umgebungstemperatur unterer Wert-15°C
    Luftfeuchte maximal (nicht kondensierend)95% r.H
    SchaltbildD4700736 Schaltbild

    Downloads

    Anleitung

    FotoTypArt.-Nr.AusstattungArt

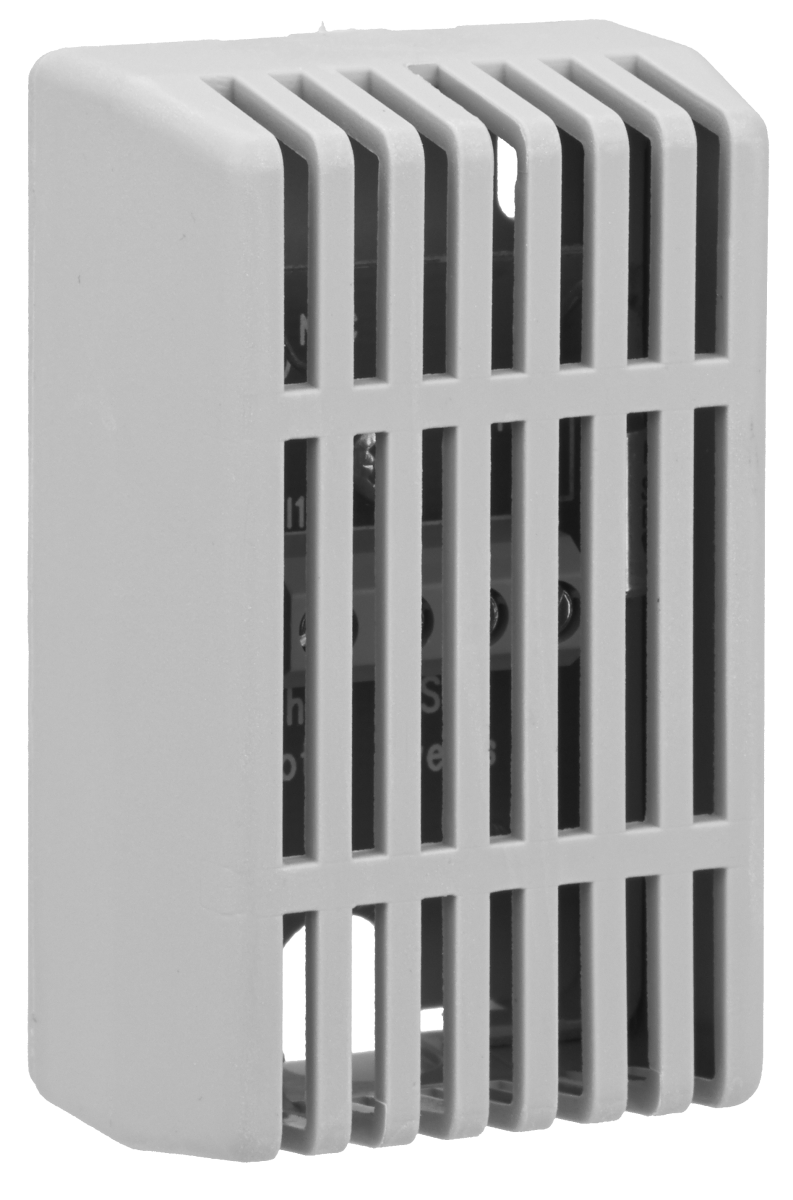

    SaunafühlerD4700662Ersatzfühler/STB für Saunasteuerungen Saunatherm VU/Hygrotherm VUErsatzteil

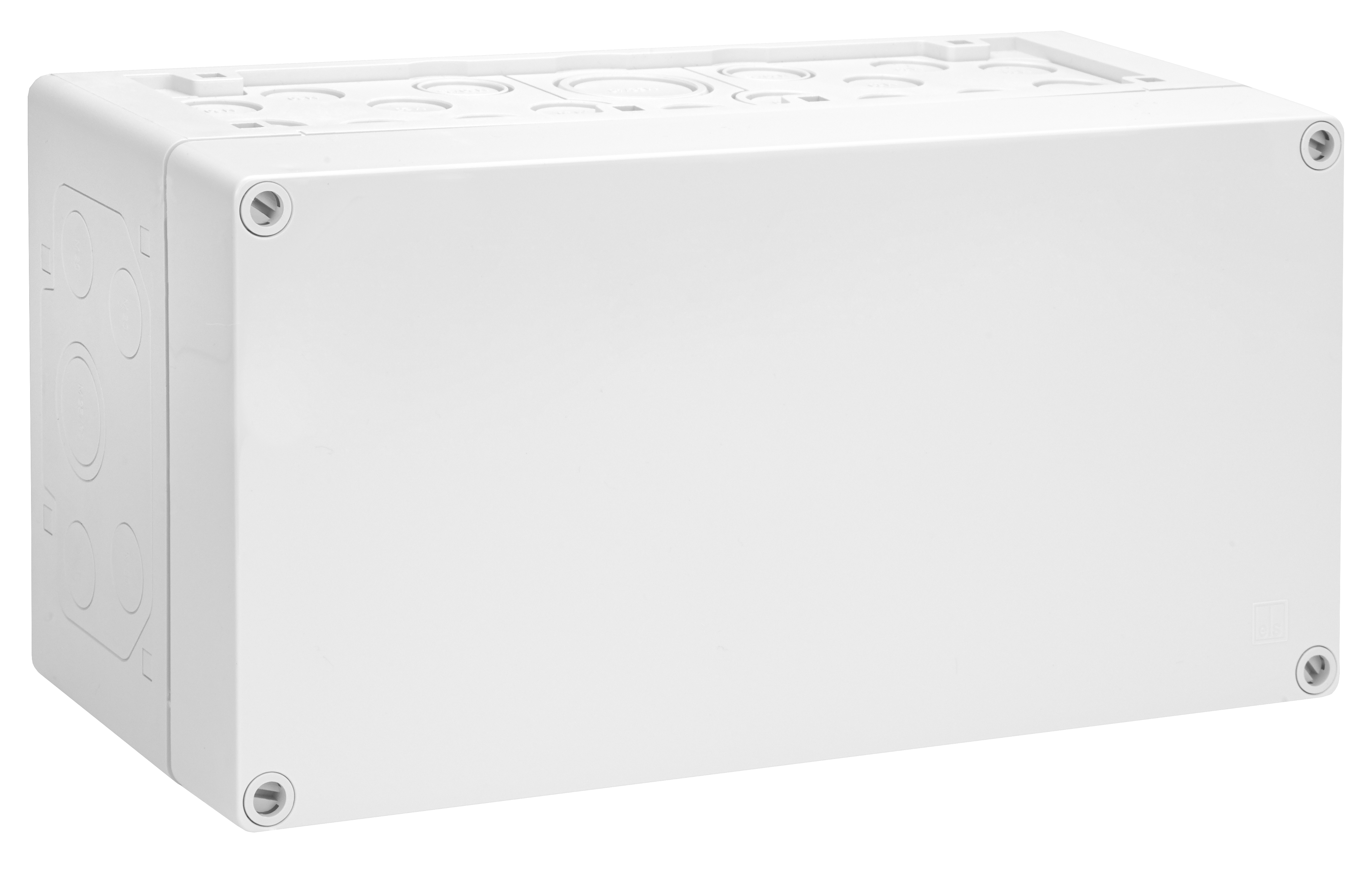

    LG 9/18D4710450Leistungsschaltgerät 9kW für Saunasteuerungen Saunatherm VU / Hygrotherm VUZubehör
    LG 9/30H4690008Leistungsschaltgerät 21kW für Saunasteuerungen Saunatherm VU / Hygrotherm VUZubehör
