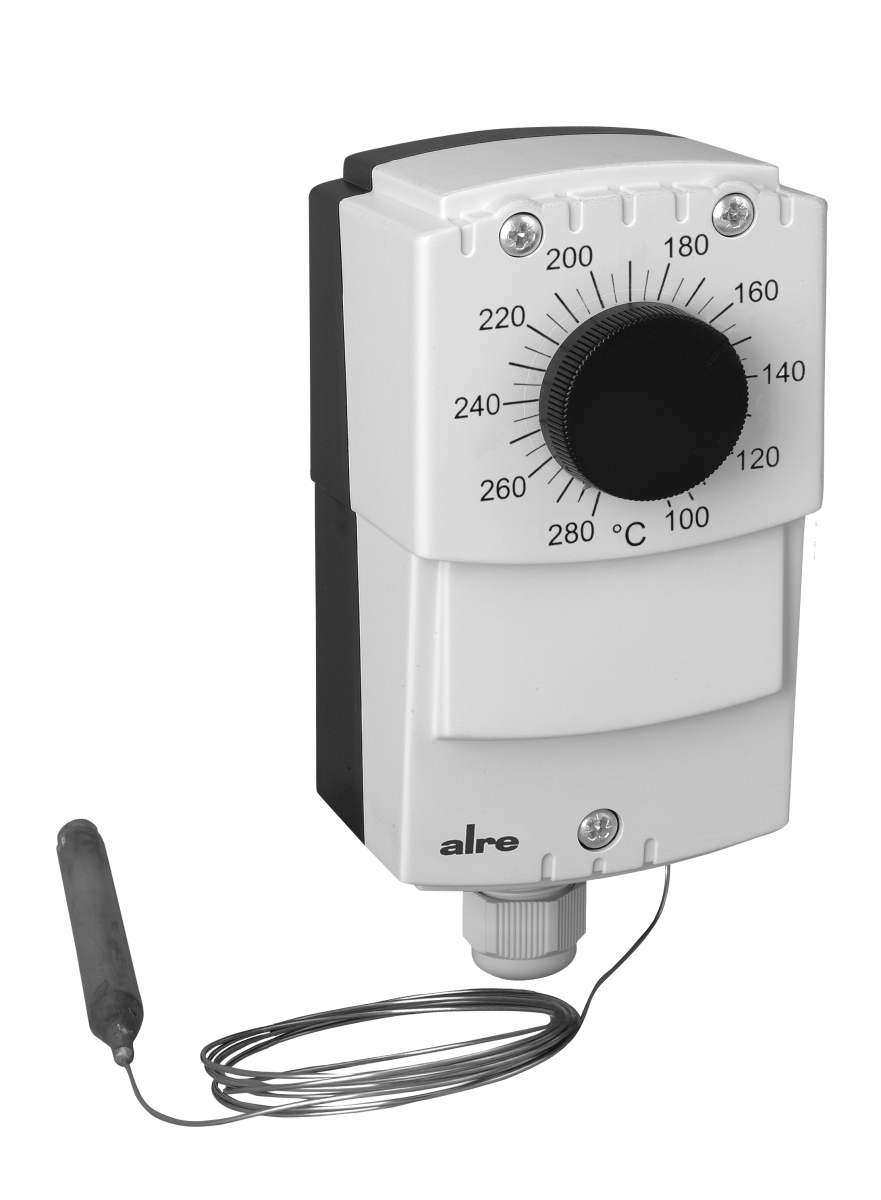

Kapillar-Thermostat, Wandmontage, 100…280°C, Hysterese einstellbar 8..50K, Außeneinstellung, Kapillarlänge 1,8m

JET-150

Kapillar-Thermostat, Wandmontage, 100…280°C, Hysterese einstellbar 8..50K, Außeneinstellung, Kapillarlänge 1,8m

Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger Medien. Besonders geeignet für Wandmontage. Bei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200-12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwenden. Tauchhülsen oder Schutzwendel gehören nicht zum Lieferumfang.
Produktanfrage
  • Art.-Nr.: JA044100

    Technische Daten

    Anzahl Ausgänge2
    Anzahl Regelbereiche1
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf
    Bemessungsstoßspannung4000V
    Betriebsspannungkeine
    Durchmesser Fühlerelement6mm
    Elektrischer AnschlussSchraubklemmen
    Elektronische RegelungNein
    ExplosionsgeschütztNein
    Farbegrau
    Farbe RAL Nummer (ähnlich)7016/7035
    FühlerelementKapillarrohr
    Funktionstyp (Anlagentechnik)TR
    GeräteausführungAufbaugerät
    InneneinstellungNein
    Lagertemperatur oberer Wert55°C
    Lagertemperatur unterer Wert-20°C
    Länge Fühlerelement80mm
    Länge Kapillar1,8 mm
    Luftfeuchte maximal (nicht kondensierend)95% r.H
    Material FühlerCu (Kapillar aus V2A)
    Material GehäuseKunststoff
    max. Fühlertemperatur320°C
    Maximale Schaltspannung230 VAC, 50 Hz
    Maximaler Schaltstrom15 (8) A
    Mechanische BereichseineingungJa
    MediumGas / Flüssigstoffe (nicht aggressiv)
    Minimale Schaltspannung24 VAC / 50 Hz
    Minimaler Schaltstrom150 mA
    Montage / BefestigungWandmontage
    Oberflächenbeschaffenheitmatt
    Regelbereich oberer Wert280°C
    Regelbereich unterer Wert100°C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    Schaltdifferenz einstellbarJa
    Schaltdifferenz einstellbar bis50K
    Schaltdifferenz einstellbar von8K
    SchaltelementMikroschalter
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schaltleistung3450 W
    SchutzartIP65
    SchutzklasseI
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Umgebungstemperatur oberer Wert55°C
    Umgebungstemperatur unterer Wert-20°C
    Verschmutzungsgrad2
    Schaltbild Schaltbild

    Downloads

    Anleitung

    FotoTypArt.-Nr.AusstattungArt
    TH-280C1809440Tauchhülse, 280mm, Ms vernickelt, Durchmesser InnenxAußen 8x10mmZubehör
    NTH-200C1809439Tauchhülse, 200mm, V4A (1.4571), Durchmesser InnenxAußen 8x10mmZubehör
    NTH-280C1809441Tauchhülse, 280mm, V4A (1.4571), Durchmesser InnenxAußen 8x10mmZubehör
    SW-200-12C1809220Schutzwendel, 200mm, Stahl vernickelt, Durchmesser InnenxAußen 11x17mm, Leitungseinführung 11,8mmZubehör
    TH-100C1809310Tauchhülse, 100mm, Ms vernickelt, Durchmesser InnenxAußen 8x10mmZubehör
    TH-200C1809438Tauchhülse, 200mm, Ms vernickelt, Durchmesser InnenxAußen 8x10mmZubehör
    JZ-04E6160133Kapillarrohr-Durchführung für Frostschutzthermostate JTF und Kapillarregler JMT/WR/JETZubehör
    NTH-100C1809308Tauchhülse, 100mm, V4A (1.4571), Durchmesser InnenxAußen 8x10mmZubehör
