Frostschutz-Thermostat, Kapillarlänge 12m, Außeneinstellung

JTF-1/12

Frostschutz-Thermostat, Kapillarlänge 12m, Außeneinstellung

Für Temperaturmessung nicht aggressiver Gase. Zum Verspannen des Kapillars vor dem Heizregister sind die Montageklammern JZ-05 / 6 M (Metall) oder JZ-05 / 6 K (Kunststoff) zu verwenden. Das Kapillar ist auf der ganzen Länge aktiv. Das Gerät spricht an, wenn ca. 60 cm Kapillar den eingestellten Skalenwert erreicht. Montageklammern, Tauchhülsen und Schutzwendel gehören nicht zum Lieferumfang und müssen separat bestellt werden.
Produktanfrage
  • Art.-Nr.: E6090328

    Technische Daten

    Geeignet als WächterNein
    Geeignet als 2 PunktreglerJa
    Geeignet als BegrenzerNein
    Prozesstemperatur55°C
    Regelbereich oberer Wert12°C
    Regelbereich unterer Wert-10°C
    Schaltdifferenzca. 1 K
    GeräteausführungAufbaugerät
    Mediumtemperatur bis200°C
    FühlerelementKapillarrohr
    Anzahl der Schließer0
    Anzahl der Öffner0
    Anzahl der Wechsler1
    Elektrischer AnschlussSchraubanschluss
    SchutzartIP40
    Elektronische AusführungNein
    ExplosionsgeschütztNein
    Schaltdifferenz einstellbarNein
    Maximale Schaltspannung230 VAC, 50 Hz
    Maximaler Schaltstrom15 (8) A
    KontaktverriegelungNein
    Höhe105mm
    Breite112mm
    Tiefe55mm
    Anzahl Ausgänge2
    Anzahl Regelbereiche1
    Ausgangssignalschaltend
    AusseneinstellungJa
    Bemessungsstoßspannung4000V
    Betriebsspannungkeine
    Einstellbereich oberer Wert12°C
    Einstellbereich unterer Wert-10°C
    Farbe RAL Nummer (ähnlich)7035
    WerkstoffKunststoff
    Funktionstyp (Anlagentechnik)TR
    Länge der Zuleitung12m
    Lagertemperatur oberer Wert55°C
    Lagertemperatur unterer Wert-10°C
    Material GehäuseUnterteil Metall, Oberteil Kunststoff
    max. Fühlertemperatur200°C
    MediumLuft, nicht aggressiv
    Montage / BefestigungWandmontage
    Oberflächenbeschaffenheitmatt
    Schaltkontakt potentialfreiJa
    Regelfunktion Heizen oder KühlenJa
    SchaltelementMikroschalter
    SchaltkontaktWechsler
    Schaltleistung3450 W
    SchutzklasseI
    Sicherheit EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    BedienungDrehknopf
    Umgebungstemperatur oberer Wert55°C
    Umgebungstemperatur unterer Wert-10°C
    Verschmutzungsgrad2
    Luftfeuchte maximal (nicht kondensierend)95% r.H
    Temperatur Medium bis200°C
    Temperatur Medium (EF007369)-10°C
    InneneinstellungNein
    AussenrückstellungNein
    SchaltbildE6090328 Schaltbild

    Downloads

    Anleitung

    FotoTypArt.-Nr.AusstattungArt
    JZ-07E6160145Montage-Bügel für Frostschutzthermostat JTFZubehör

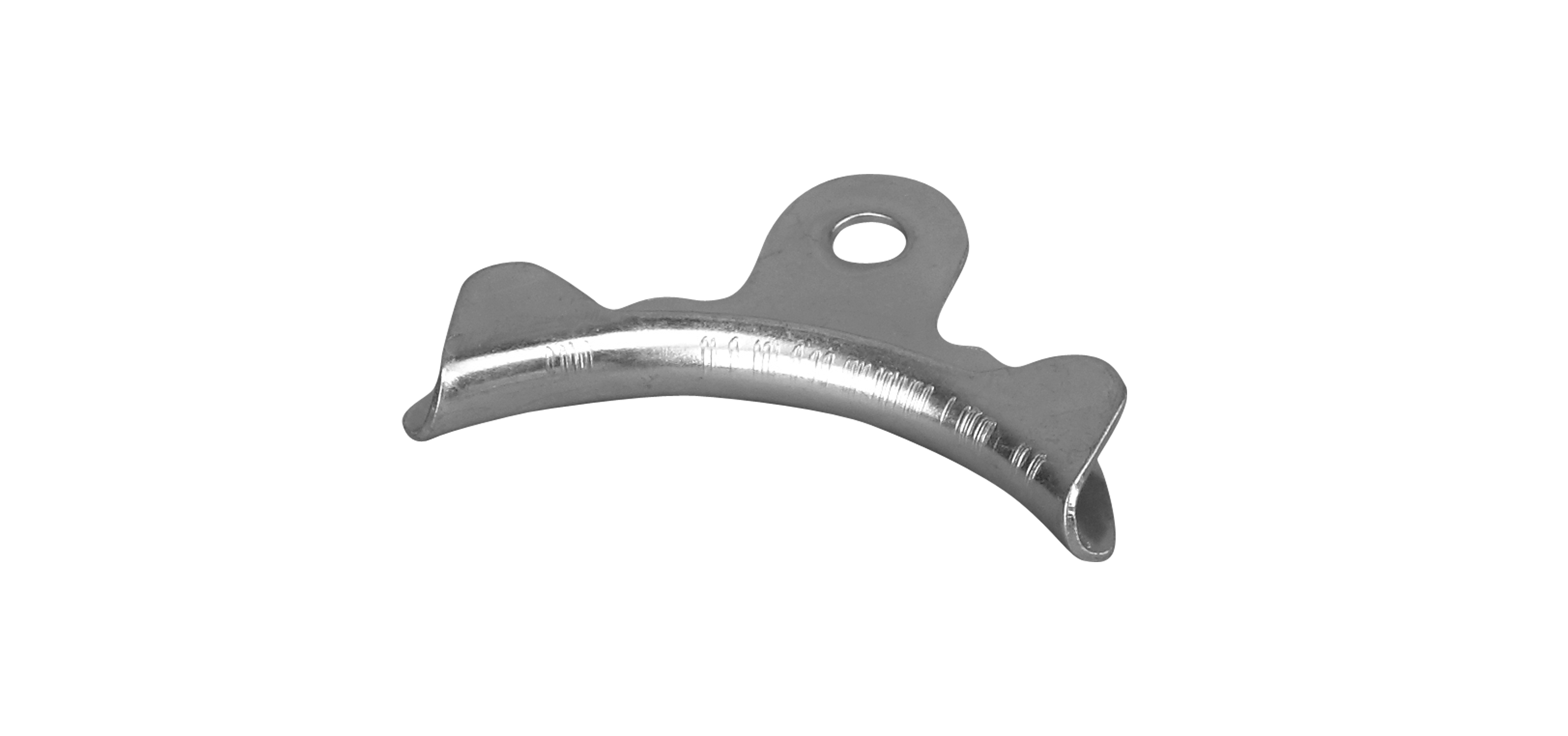

    JZ-05/1MC1809462Einzelne Montage-Klammer (Metall) für Frostschutzthermostat JTF / RTKSAZubehör
    JZ-05/6KC1809536Montage-Klammern (Kunststoff) für Frostschutzthermostat JTF / RTKSA, 6 Stk.Zubehör
    JZ-04E6160133Kapillarrohr-Durchführung für Frostschutzthermostate JTF und Kapillarregler JMT/WR/JETZubehör

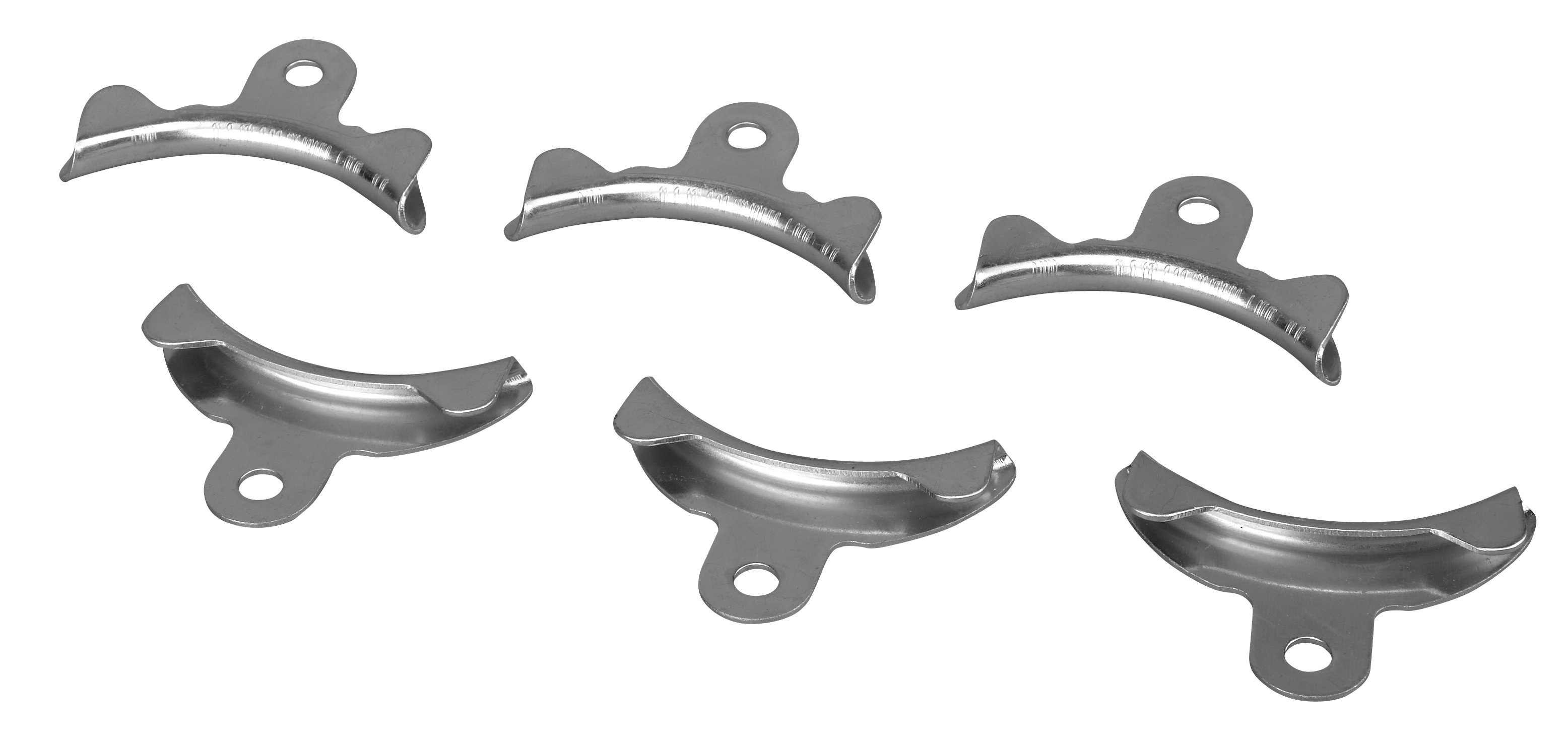

    JZ-05/6MC1809474Montage-Klammern (Metall) für Frostschutzthermostat JTF/RTKSA, 6 Stk.Zubehör
