RTBSB-001.065

Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Wechsler, Schalter Heizen/Kühlen

Elektromechanischer Raumtemperaturregler im Aufputzgehäuse zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Speziell für 2-Rohr-Klimasysteme. Die Heiz-/Kühlumschaltung erfolgt mit dem Schalter Heizen/Kühlen. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden.


Artikelnummer: MA010600 Kategorien: , ,
Zur Wunschliste hinzufügen
Vergleichen

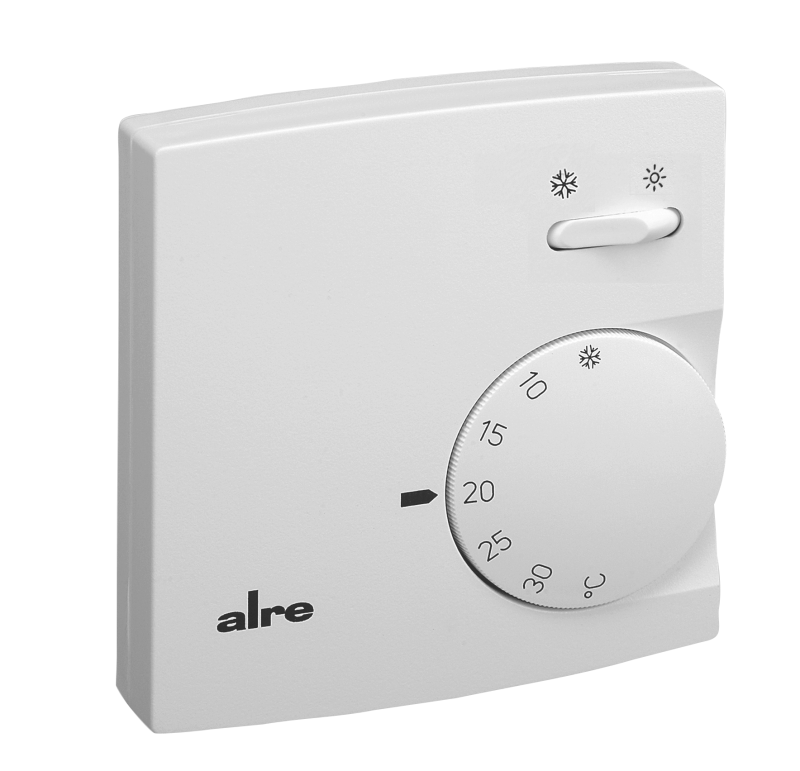

RTBSB-001.065 — produktbild
RTBSB-001.065 — anschlussbild
RTBSB-001.065 — masszeichnung
Zum Vergrößern klicken
    RTBSB-001.065 — produktbild
    RTBSB-001.065 — anschlussbild
    RTBSB-001.065 — masszeichnung
    Anschlussquerschnitt0,12 – 2,5 mm²
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Anzahl Regelbereiche1
    Anzeige HeizenNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf und Schalter
    Betriebsspannung230 VAC, 50/60 Hz
    Design
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    EnergieeffizienzklasseI
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Leistungsaufnahme< 0,5 W
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom5 (2) A
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungAufputz
    Prüfzeichen ApprobationCE
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    SchaltdifferenzHeizen/Kühlen: 0,5 K (delta T max. 4 K/h)
    Schalter Ein/AusNein
    Schalter Heizen/KühlenJa
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiNein
    Schaltleistung1150 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)78,3 mm x 83,4 mm x 25,5 mm
