Heizungsstellantrieb, 230VAC, stromlos geschlossen

ZBOOA-010.100

Heizungsstellantrieb, 230VAC, stromlos geschlossen

Elektrothermische Ventilstellantriebe für Heizungs-, Lüftungs- und Klimatechnik. Der Antrieb ist durch seine kompakte Bauweise sehr platzsparend. Durch die verjüngte Bauform, speziell im Befestigungsbereich der Mutter, ist die Montage leicht handhabbar. Das Befestigungskabel befindet sich nicht im Bereich der Befestigungsmutter. Dadurch ist die Wahrscheinlichkeit einer Berührung mit heizwasserführenden Vorrichtungen geringer. Da die Befestigungsmutter ein kontinuierliches Aufschrauben auf das Gewinde ermöglicht, ist, im Gegensatz zu Bajonett- und Schnappkupplungen, durch Zurückdrehen der Mutter um zwei bis drei Gewindegänge ein Öffnen des Ventils im spannungslosen Zustand möglich. Das Abführen von austretendem Wasser erfolgt über ein Ableitsystem. Durch ein spezielles Design konnte auf Dichtungen verzichtet werden. Die aktuelle Ventilstellung wird an 2 Positionen (oben und seitlich) angezeigt. Die Stellantriebe sind durch ihre Befestigung von M 30 x 1,5 und ihre Charakteristik (stromlos geschlossen) unter anderem passend für folgende Ventil- und Verteilerfabrikate: Beulco, Empur, Heimeier, Kamo, Oventrop, Purmo, SBK, SKV, Strawa, Taconova, Watts.
  • Art.-Nr.: H9100010

    Technische Daten

    Anschlussquerschnitt 2 x 0,5 mm²
    Ausführung des Temperaturreglers Stellantrieb
    Betriebsspannung 230 VAC / 50 Hz
    Breite 39 mm
    Durchschnittliche Leistungsaufnahme 3 W
    Farbe Reinweiß
    Farbe RAL Nummer (ähnlich) 9010
    Funktionstyp: Stromlos geschlossen
    Höhe 57 mm
    Kabellänge 0,8 m
    Lagertemperatur oberer Wert 70 °C
    Lagertemperatur unterer Wert -20 °C
    Laufzeit 240 s
    Luftfeuchte maximal (nicht kondensierend) 95 % r.H
    Material Gehäuse Kunststoff PC, GF (20%)
    Max. Einschaltstrom Ca. 0,3 A
    Maximale Leistungsaufnahme 70 W
    Montage / Befestigung M30x1,5
    Nennhub 3 mm
    Nennschließkraft 90 N
    Schutzart IP42
    Schutzklasse II, nach entsprechender Montage
    Sicherheit und EMV Gemäß DIN EN 60730
    Steuersignal Zweipunkt
    Tiefe 57 mm
    Umgebungstemperatur oberer Wert 50 °C
    Umgebungstemperatur unterer Wert 0 °C
    Ventilstellungsanzeige 2-fach (oben und seitlich)

    Downloads

    Montageanleitung

    Datenblatt

    Foto Typ Art.-Nr. Ausstattung Art
    KTRRB-117.163 MA601400 Raumtemperaturregler, Heizen/Kühlen, Aufputz, 230VAC Passendes Produkt
    KTRTB-211.108 MA700300 Raumtemperaturregler, Heizen/Kühlen, Aufputz superflach, 230VAC, geräuschlos (Triac) Passendes Produkt

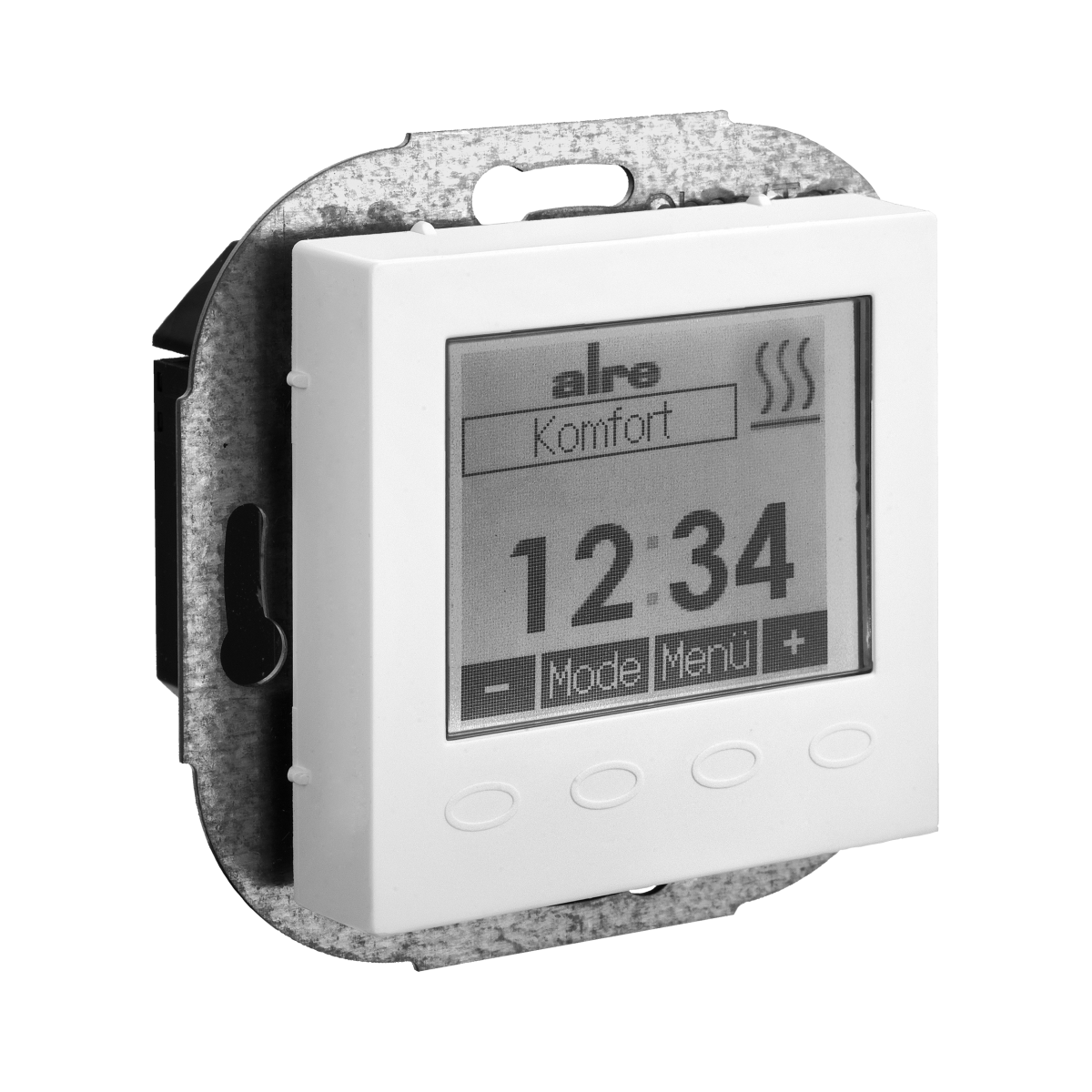

    KTRRUu217.456#07/V2 UA220002 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    KTRRUu217.456#09/V2 UA220003 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung 50x50mm, perlweiß, glänzend Passendes Produkt
    KTRRUu217.456#21/V2 UA220000 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, alre-Rahmen, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    KTRRUu217.456#27/V2 UA220004 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung 50x50mm, verkehrs-/studioweiß, glänzend Passendes Produkt
    KTRRUu217.456#28/V2 UA220007 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung passend zu BUSCH-JAEGER Reflex SI/SI Linear, reinweiß, glänzend Passendes Produkt
    KTRRUu217.456#55/V2 UA220005 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung 55x55mm, reinweiß, glänzend Passendes Produkt
    KTRRUu217.456#56/V2 UA220009 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung 55x55mm, reinweiß, matt Passendes Produkt
    KTRRUu217.456#57/V2 UA220006 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung 55x55mm, perlweiß, glänzend Passendes Produkt
    KTRRUu217.456#59/V2 UA220008 Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung 55x55mm, verkehrs-/studioweiß, glänzend Passendes Produkt
    KTBSB-112.000 MA200100 Raumtemperaturregler, Heizen/Kühlen, Aufputz, 230VAC, 3-stufiger Lüfterausgang Passendes Produkt
    KTBSB-112.070 MA200202 Raumtemperaturregler, Heizen/Kühlen, Aufputz, 230VAC, 3-stufiger Lüfterausgang Passendes Produkt
    KTBSB-113.500 MA200000 Raumtemperaturregler, Heizen/Kühlen, Aufputz, 230VAC, 3-stufiger Lüfterausgang Passendes Produkt
    HTRRUu210.021#07/V2 UA060001 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    HTRRUu210.021#09/V2 UA060002 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 50x50mm, perlweiß, glänzend Passendes Produkt

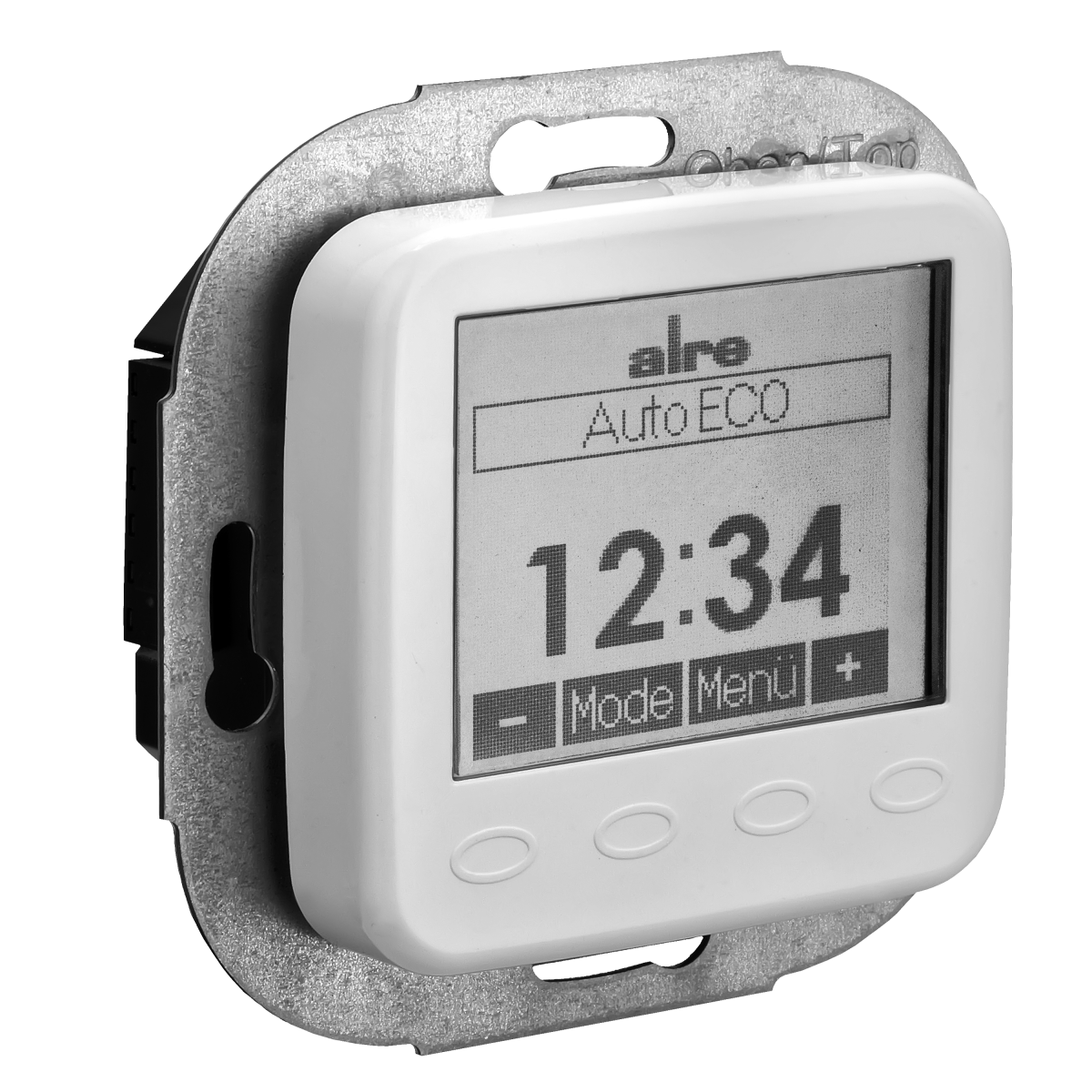

    HTRRUu210.021#21/V2 UA060000 Raum-/Fußbodentemperaturregler mit Uhr, UP, alre-Rahmen, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    HTRRUu210.021#21/7/V2 UN060011 Raum-/Fußbodentemperaturregler mit Uhr, UP, alre-Rahmen, Abdeckung 50x50mm, reinweiß, glänzend, Fernfühler NTC2K für Fußboden Passendes Produkt
    HTRRUu210.021#27/V2 UA060003 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 50x50mm, verkehrs-/studioweiß, glänzend Passendes Produkt
    HTRRUu210.021#28/V2 UA060006 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung passend zu BUSCH-JAEGER Reflex SI/SI Linear, reinweiß, glänzend Passendes Produkt
    HTRRUu210.021#55/V2 UA060004 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55x55mm, reinweiß, glänzend Passendes Produkt
    HTRRUu210.021#56/V2 UA060020 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55x55mm, reinweiß, matt Passendes Produkt
    HTRRUu210.021#57/V2 UA060005 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55x55mm, perlweiß, glänzend Passendes Produkt
    HTRRUu210.021#59/V2 UA060014 Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55x55mm, verkehrs-/studioweiß, glänzend Passendes Produkt

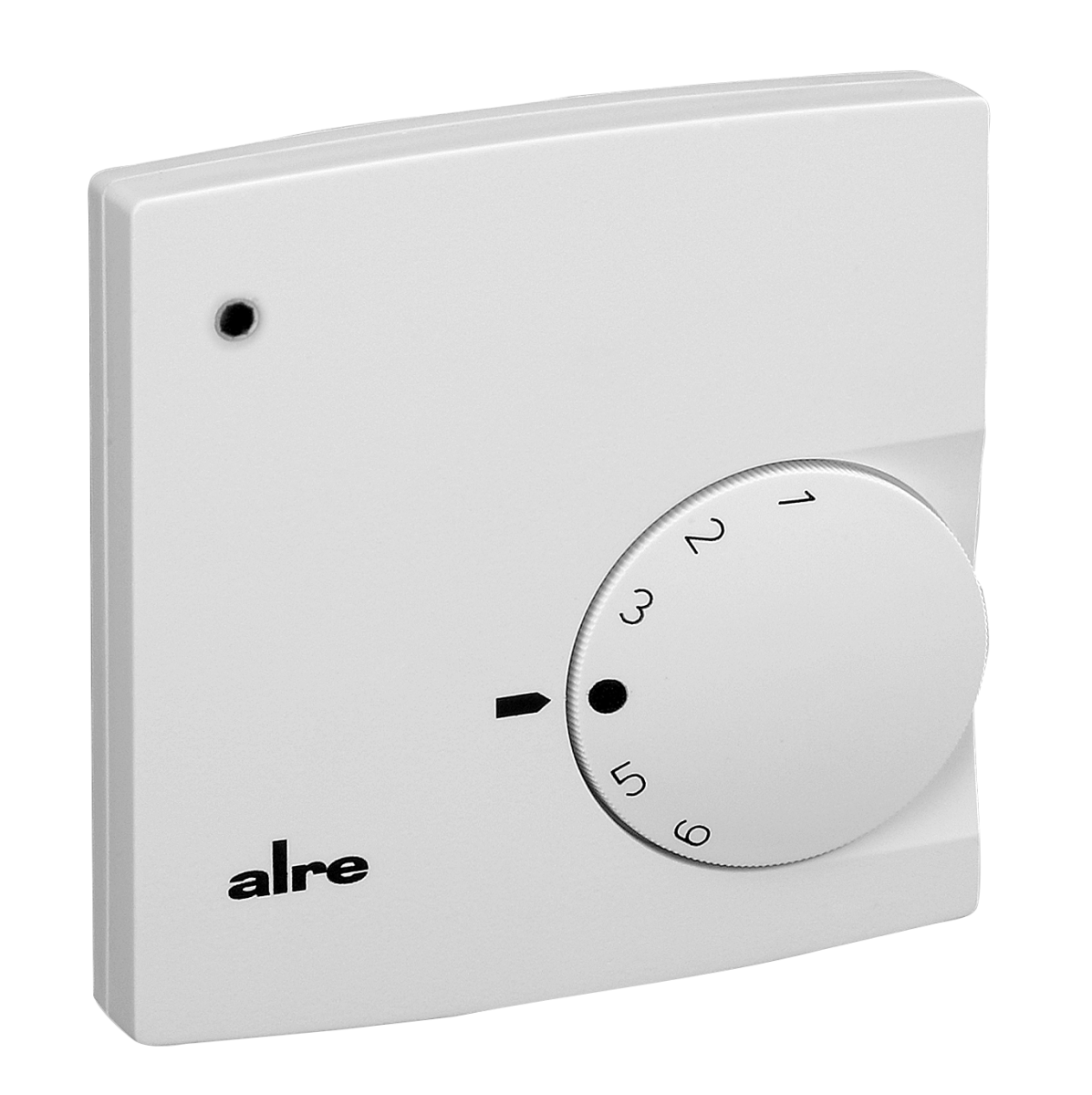

    RTBSB-001.000 MA010000 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Öffner Passendes Produkt
    RTBSB-001.010 MA010200 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Wechsler Passendes Produkt

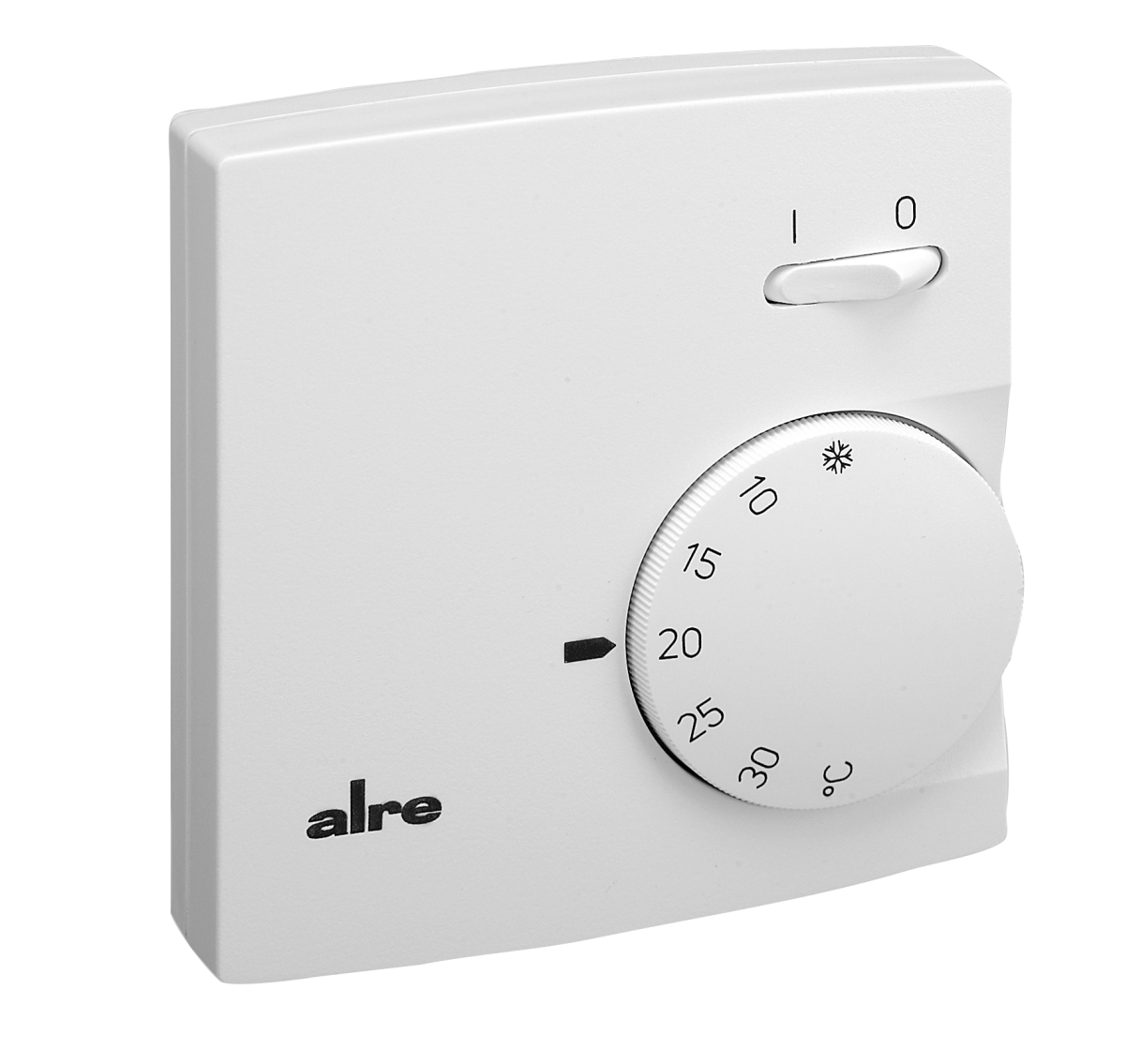

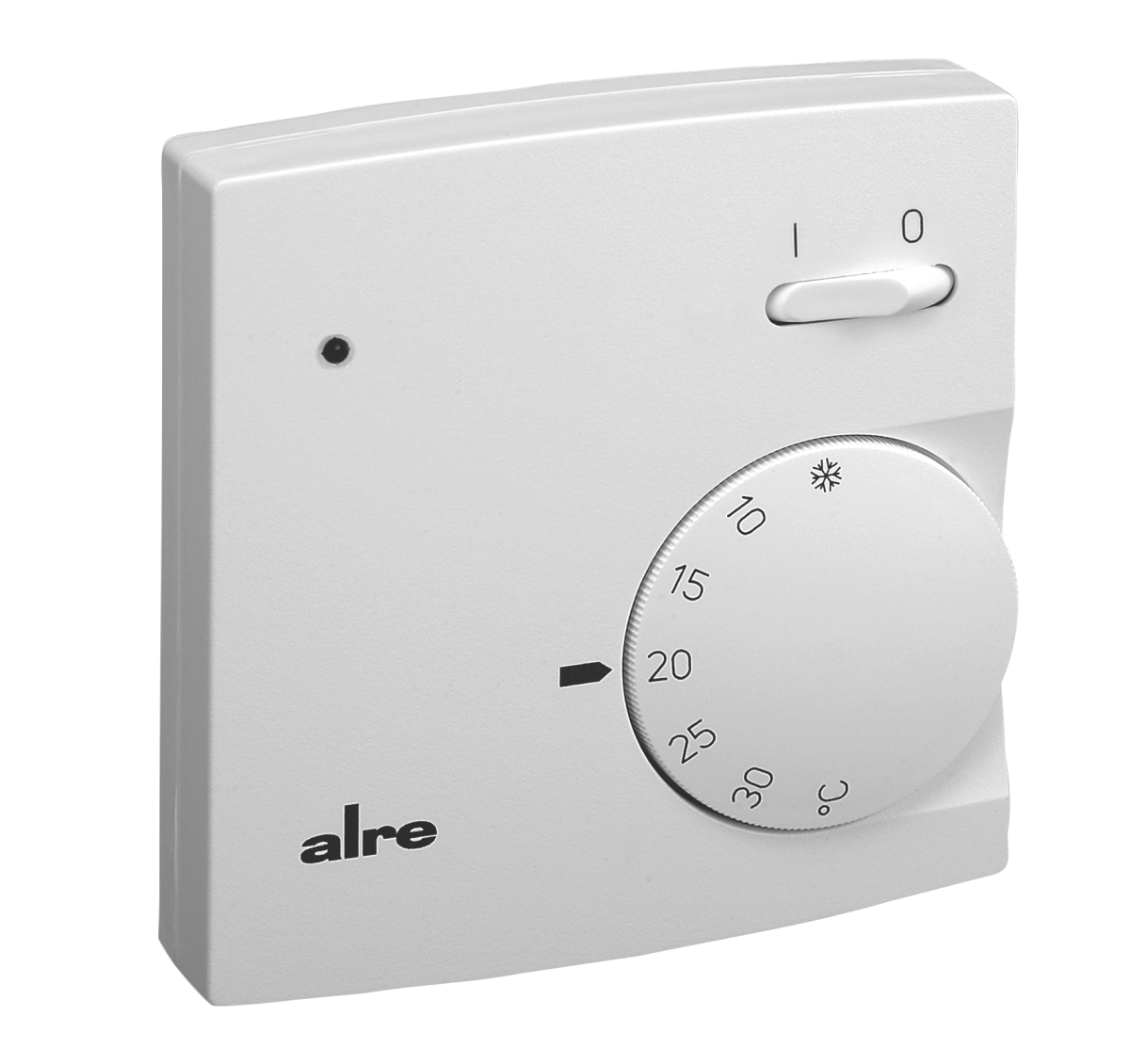

    RTBSB-001.026 MA010900 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Wechsler, Schalter EIN/AUS, Ausgang Ventilator Passendes Produkt
    RTBSB-001.045 MA011200 Raumtemperaturregler, Aufputz, -20…+30°C, 230VAC, Wechsler Passendes Produkt
    RTBSB-001.048 MA011300 Raumtemperaturregler, Aufputz, 10…60°C, 230VAC, Wechsler Passendes Produkt
    RTBSB-001.062 MA012400 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Öffner, ECO-Funktion, Anzeige Heizen, Schalter EIN/AUS Passendes Produkt

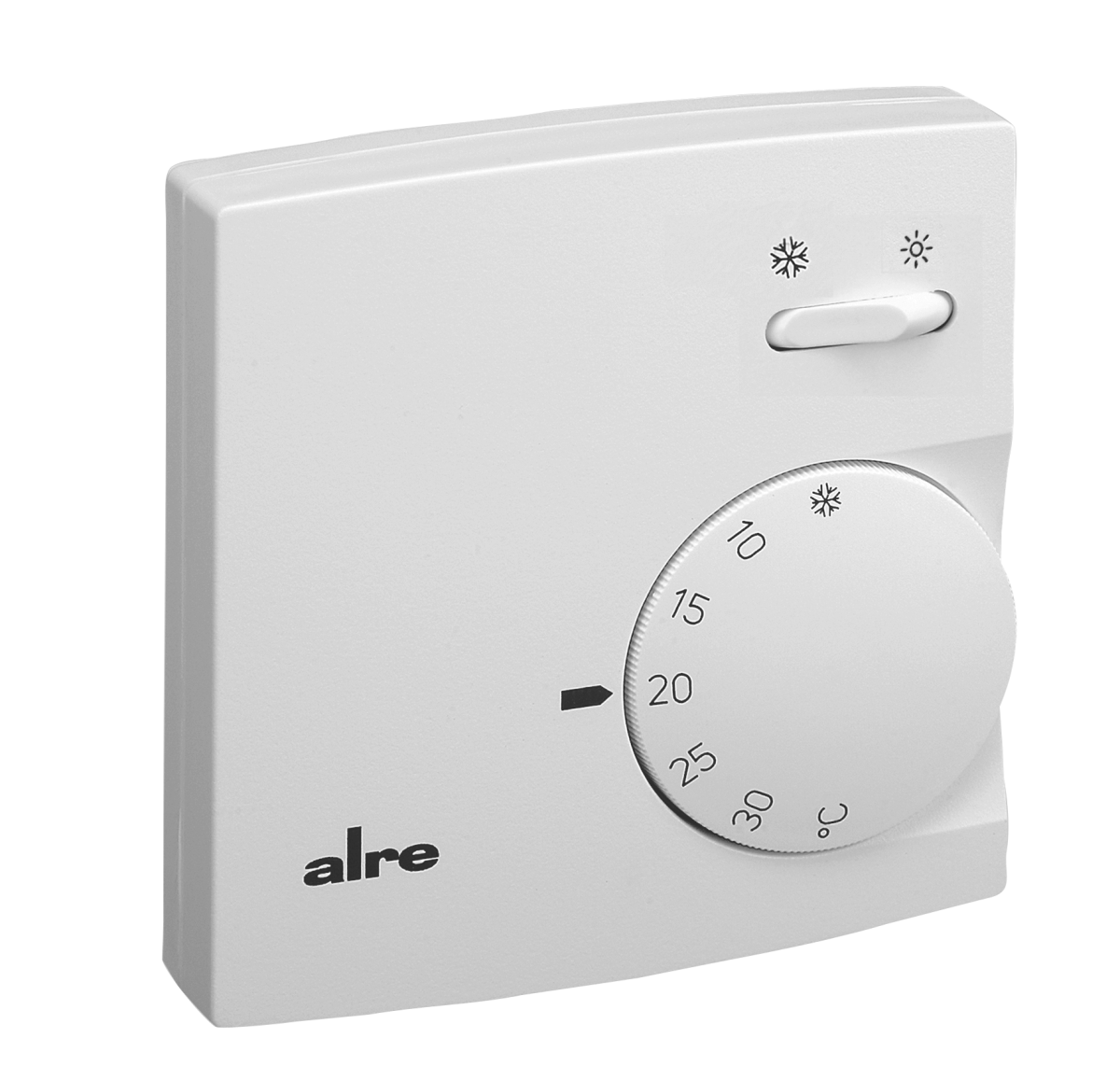

    RTBSB-001.065 MA010600 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Wechsler, Schalter Heizen/Kühlen Passendes Produkt
    RTBSB-001.086 MA010800 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Öffner Passendes Produkt
    RTBSB-001.096 MA012500 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Öffner, Anzeige Heizen Passendes Produkt
    RTBSB-001.110 MA012701 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC oder 24VAC, Wechsler Passendes Produkt
    RTBSB-001.500 MA013401 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Öffner, 2-Draht-Anschluss Passendes Produkt
    RTBSB-001.910 MA012000 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Wechsler, ECO-Funktion, Inneneinstellung Passendes Produkt
    RTBSB-001.948/1 MA012600 Raumtemperaturregler, Aufputz, 10…60°C, 230VAC oder 24VAC, Wechsler, Inneneinstellung Passendes Produkt
    RTBSB-201.000 MA300000 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Öffner Passendes Produkt
    RTBSB-201.000/08 MA300008 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Öffner, Skala *…6 Passendes Produkt
    RTBSB-201.000-20 MA300800 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Öffner, verkehrs-/studioweiß RAL 9016 Passendes Produkt
    RTBSB-201.002 MA300100 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Öffner, ECO-Funktion Passendes Produkt
    RTBSB-201.010 MA300200 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Wechsler Passendes Produkt
    RTBSB-201.034 MA301400 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Öffner, Anzeige Heizen Passendes Produkt
    RTBSB-201.062 MA300400 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Öffner, ECO-Funktion, Anzeige Heizen, Schalter EIN/AUS Passendes Produkt
    RTBSB-201.065 MA300500 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Wechsler, Schalter Heizen/Kühlen Passendes Produkt
    RTBSB-201.065/02 MA300502 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, 2(1)A, Wechsler, Schalter Heizen/Kühlen, Skala *…6 Passendes Produkt
    RTBSB-201.500 MA304000 Raumtemperaturregler, Aufputz superflach, 5…30°C, 230VAC, Öffner, 2-Draht-Anschluss Passendes Produkt
    HTRRBu110.117/21 MA600003 Raumtemperaturregler mit Uhr, Aufputz Passendes Produkt

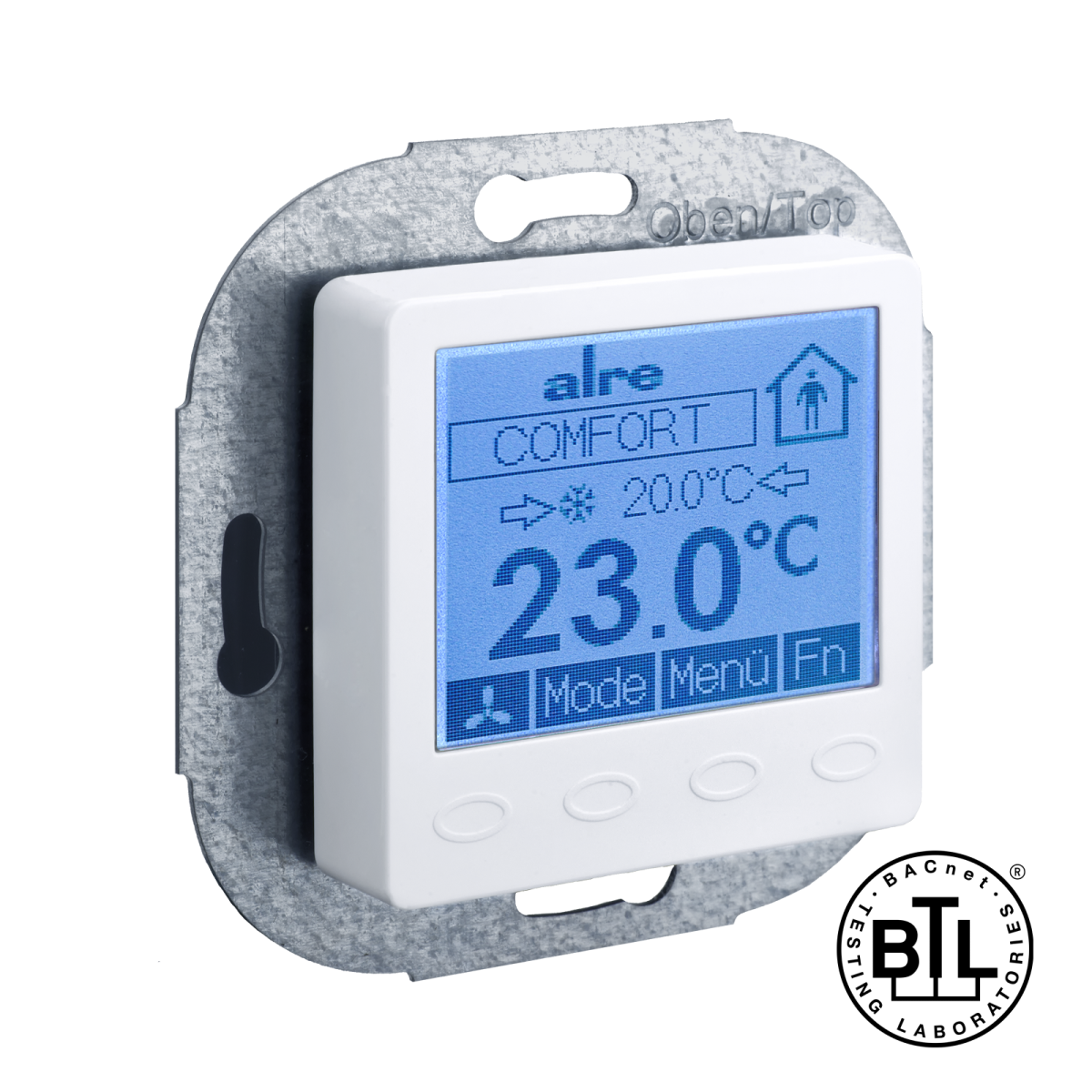

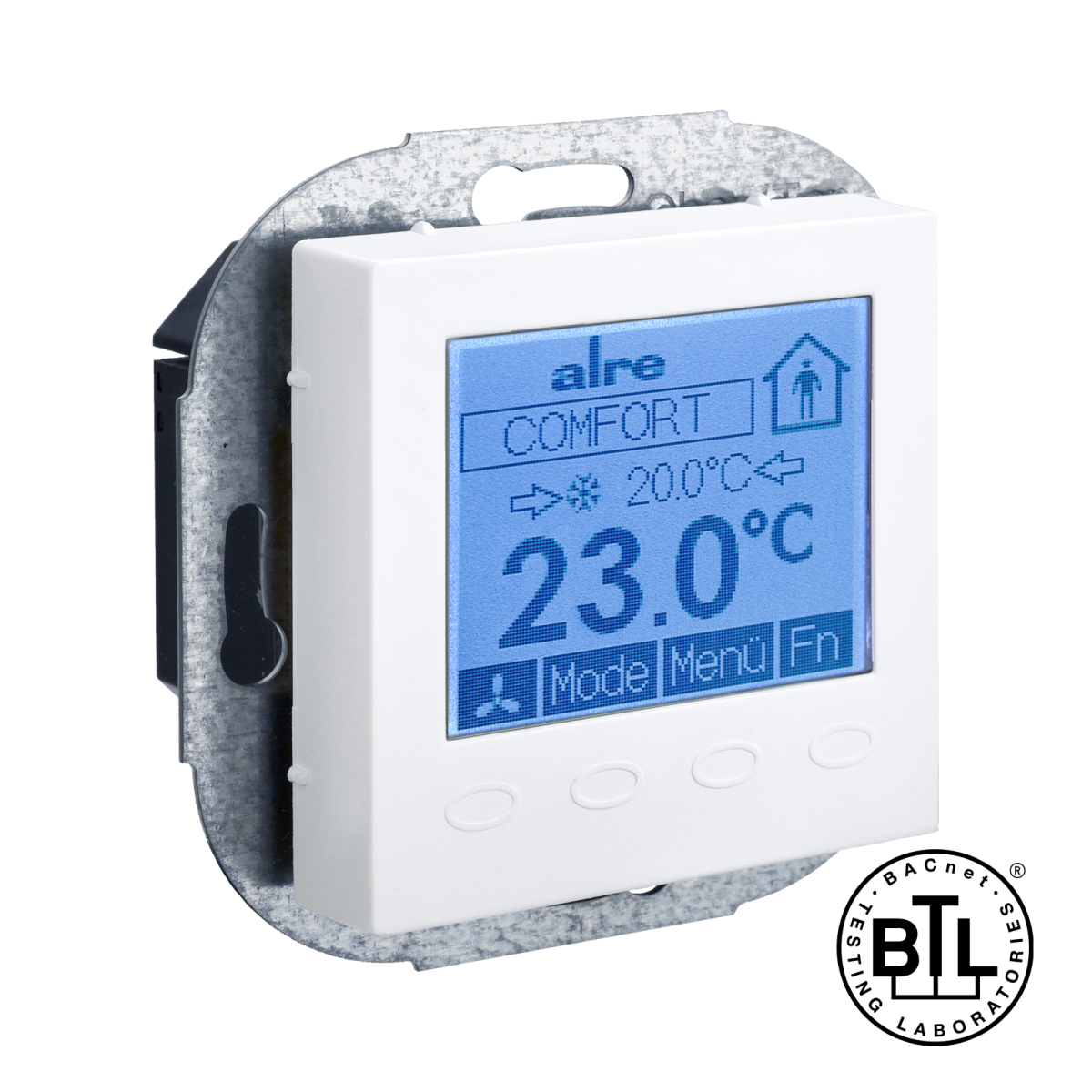

    KTRBUu217.456#07 UA230002 BACnet Raumregler, UP, 230VAC, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    KTRBUu217.456#09 UA230003 BACnet Raumregler, UP, 230VAC, Abdeckung 50x50mm, perlweiß, glänzend Passendes Produkt

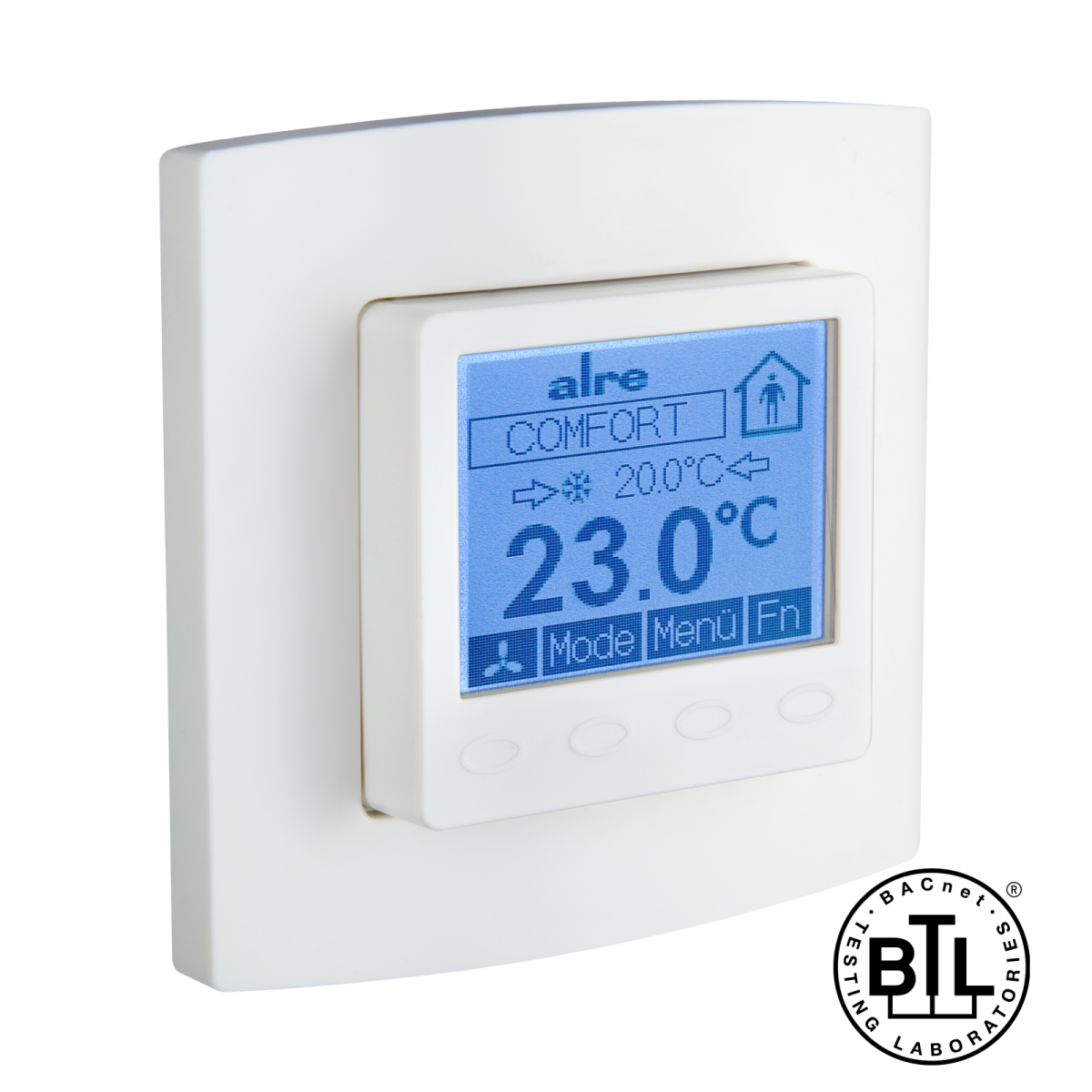

    KTRBUu217.456#21 UA230000 BACnet Raumregler, UP, 230VAC, alre-Rahmen, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    KTRBUu217.456#27 UA230004 BACnet Raumregler, UP, 230VAC, Abdeckung 50x50mm, verkehrs-/studioweiß, glänzend Passendes Produkt
    KTRBUu217.456#28 UA230007 BACnet Raumregler, UP, 230VAC, Abdeckung passend zu BUSCH-JAEGER Reflex SI/SI Linear, reinweiß, glänzend Passendes Produkt
    KTRBUu217.456#55 UA230005 BACnet Raumregler, UP, 230VAC, Abdeckung 55x55mm, reinweiß, glänzend Passendes Produkt
    KTRBUu217.456#56 UA230009 BACnet Raumregler, UP, 230VAC, Abdeckung 55x55mm, reinweiß, matt Passendes Produkt
    KTRBUu217.456#57 UA230006 BACnet Raumregler, UP, 230VAC, Abdeckung 55x55mm, perlweiß, glänzend Passendes Produkt
    KTRBUu217.456#59 UA230008 BACnet Raumregler, UP, 230VAC, Abdeckung 55x55mm, verkehrs-/studioweiß, glänzend Passendes Produkt

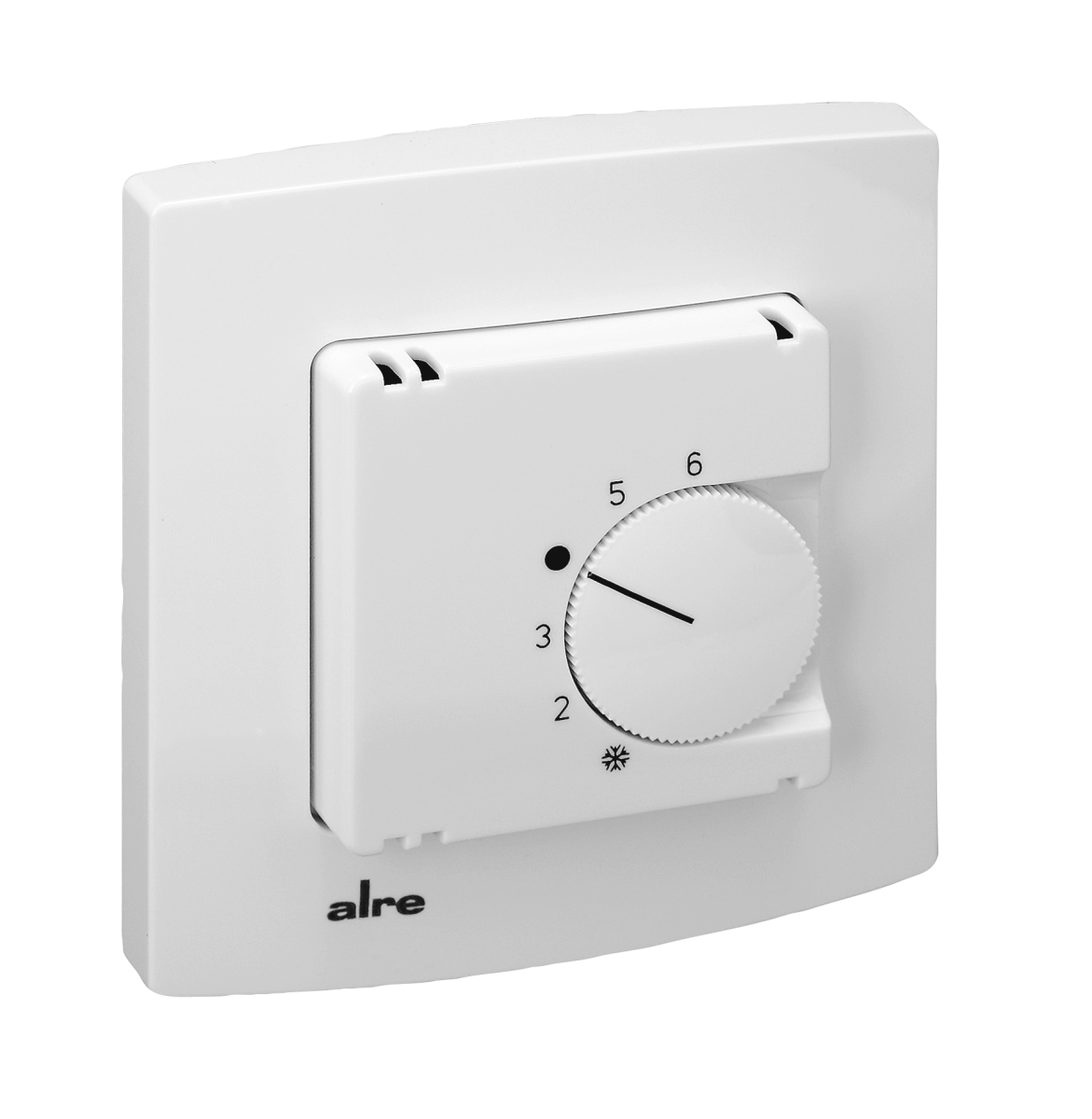

    RTBSU-401.000#00 UA090000 Raumtemperaturregler UP, 230VAC, Öffner Passendes Produkt
    RTBSU-401.000#21 UA090014 Raumtemperaturregler UP, 230VAC, Öffner, alre-Rahmen, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    RTBSU-401.002#00 UA090001 Raumtemperaturregler UP, 230VAC, Öffner, Nachtabsenkung Passendes Produkt
    RTBSU-401.010#00 UA090002 Raumtemperaturregler UP, 230VAC, Wechsler Passendes Produkt
    RTBSU-401.034#00 UA090004 Raumtemperaturregler UP, 230VAC, Öffner, Anzeige Heizen Passendes Produkt
    RTBSU-401.052#21 UA090015 Raumtemperaturregler UP, 230VAC, Öffner, Anzeige/Schalter Zusatzheizung, alre-Rahmen, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt

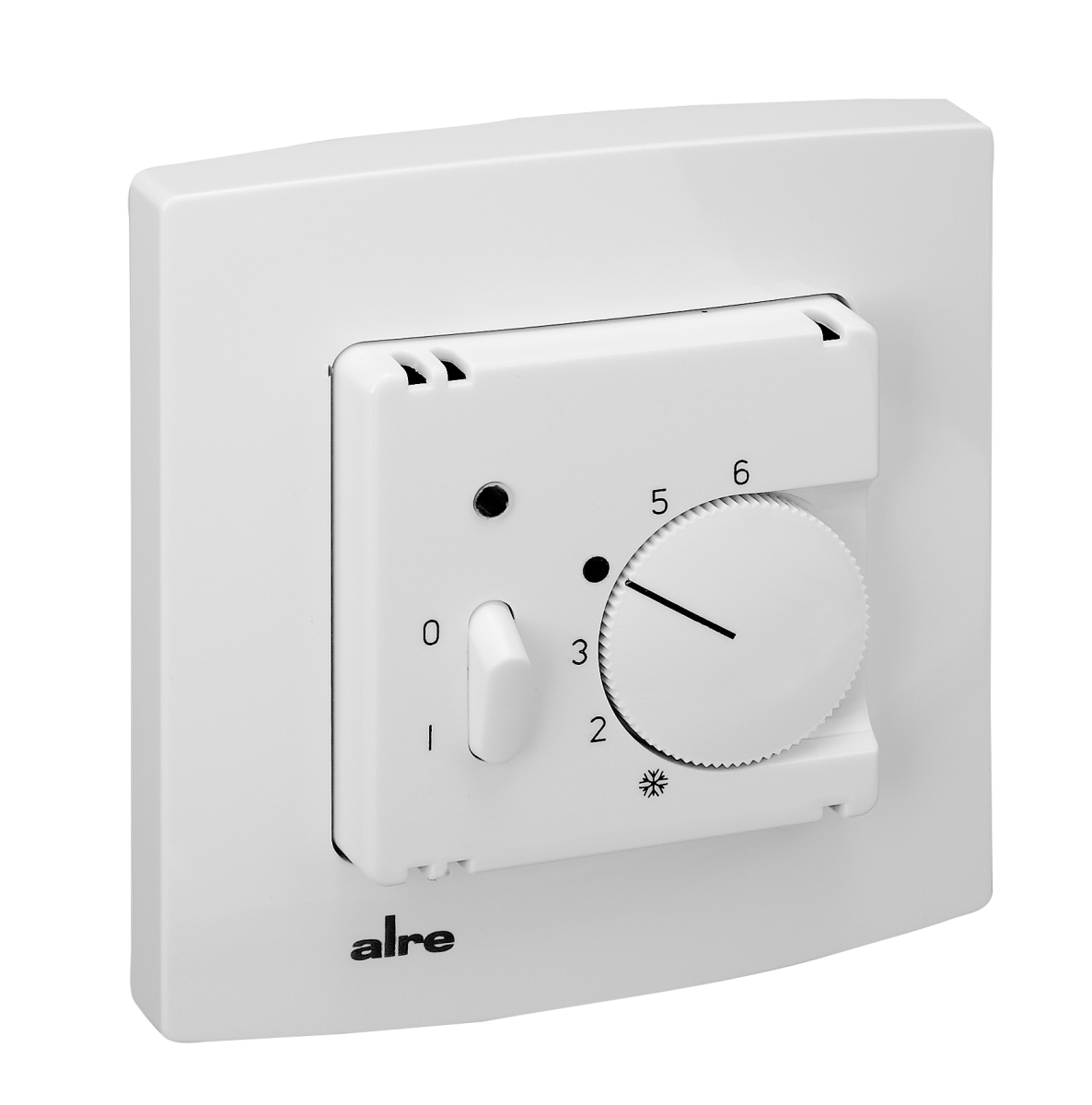

    RTBSU-401.062#00 UA090003 Raumtemperaturregler UP, 230VAC, Öffner, Anzeige Heizen, Schalter Ein/Aus, Nachtabsenkung Passendes Produkt
    RTBSU-401.063#00 UA090006 Raumtemperaturregler UP, 230VAC, Wechsler, Schalter Heizen/Aus/Kühlen Passendes Produkt
    RTBSU-401.065#00 UA090007 Raumtemperaturregler UP, 230VAC, Wechsler, Schalter Heizen/Kühlen Passendes Produkt
    RTBSU-401.075#00 UA090008 Raumtemperaturregler UP, 230VAC, Öffner, Anzeige Absenkung, Schalter Absenkung/Heizen/Absenkung über externe Schaltuhr, Nachtabsenkung Passendes Produkt
    RTBSU-401.086#00 UA090009 Raumtemperaturregler UP, 230VAC, Öffner, 3000W Passendes Produkt
    RTBSU-401.086#21 UA090016 Raumtemperaturregler UP, 230VAC, Öffner, 3000W, alre-Rahmen, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    RTBSU-401.902#07 UA090013 Raumtemperaturregler UP, 230VAC, Öffner, Nachtabsenkung, Inneneinstellung, Abdeckung 50x50mm, reinweiß, glänzend Passendes Produkt
    RTBSB-001.002 MA010100 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Öffner, ECO-Funktion Passendes Produkt
    VOOPL-216.176 DA480510 Klemmenleiste, max. 6 Raumthermostate und 12 Stellantriebe, IP20 Passendes Produkt
    VOOPL-318.178 DA480520 Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20 Passendes Produkt
    VOORL-215.009 DA490110 Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 5 Raumthermostate und 20 Stellantriebe, IP20 Passendes Produkt
    VOORL-318.053 DA490210 Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 8 Raumthermostate und 32 Stellantriebe, IP20 Passendes Produkt
    VOORL-318.009 DA490010 Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 8 Raumthermostate und 32 Stellantriebe, IP20 Passendes Produkt
    VOORL-215.053 DA490310 Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 5 Raumthermostate und 20 Stellantriebe, IP20 Passendes Produkt
    RTERU-010.715#21 UN110109 Fußbodentemperaturregler mit Fernfühler, UP, 10-50°C Passendes Produkt

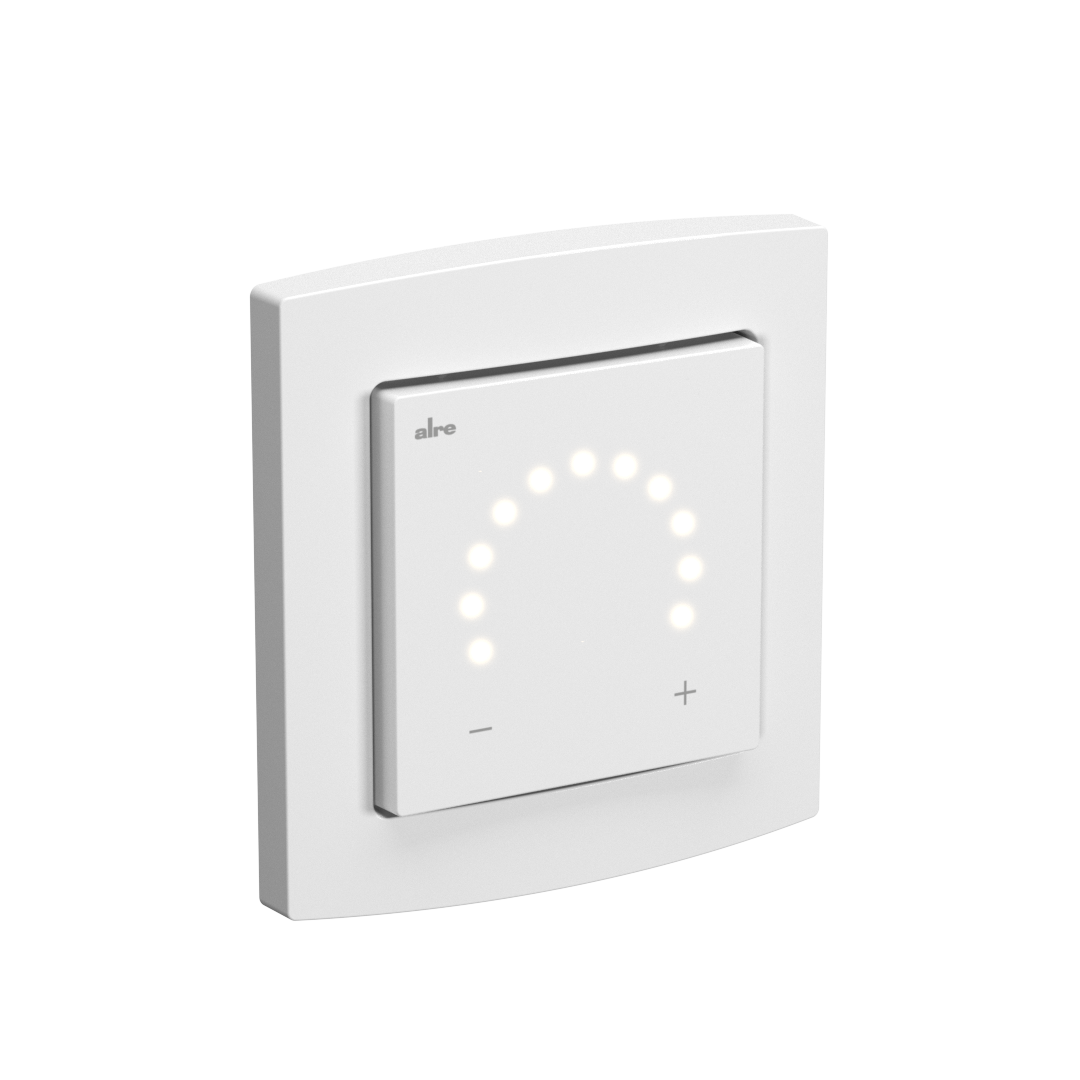

    HTRRUt210.A00#31 UA120001 Raumtemperaturregler mit Leuchtringskala, UP, Rahmen, Abdeckung 55x55mm, reinweiß, glänzend Passendes Produkt

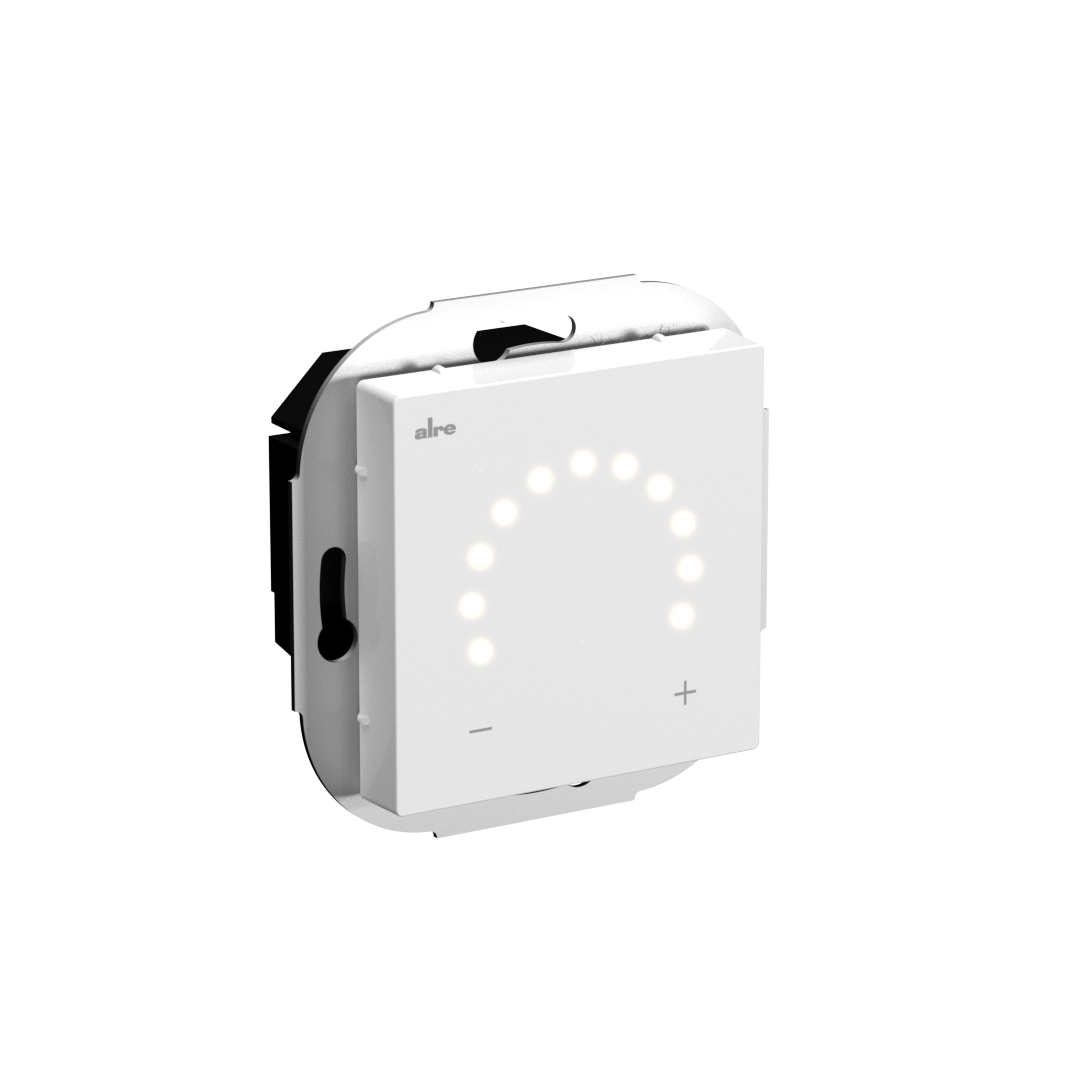

    HTRRUt210.A00#55 UA120000 Raumtemperaturregler mit Leuchtringskala, UP, Abdeckung 55x55mm, reinweiß, glänzend Passendes Produkt
    HTFRL-214.240 BA121400 Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 4-Kanal, IP20 Passendes Produkt
    HTFRL-316.225 BA121600 Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 8-Kanal, IP20 Passendes Produkt
    RTBSB-001.000/01 MA010011 Raumtemperaturregler, Aufputz, 5…30°C, 230VAC, Öffner, Skala 1...6 Passendes Produkt
    KTRTB-211.108/03 MA700302 Raumtemperaturregler, Heizen/Kühlen, Aufputz superflach, 230VAC, geräuschlos (Triac), verkehrsweiß Passendes Produkt

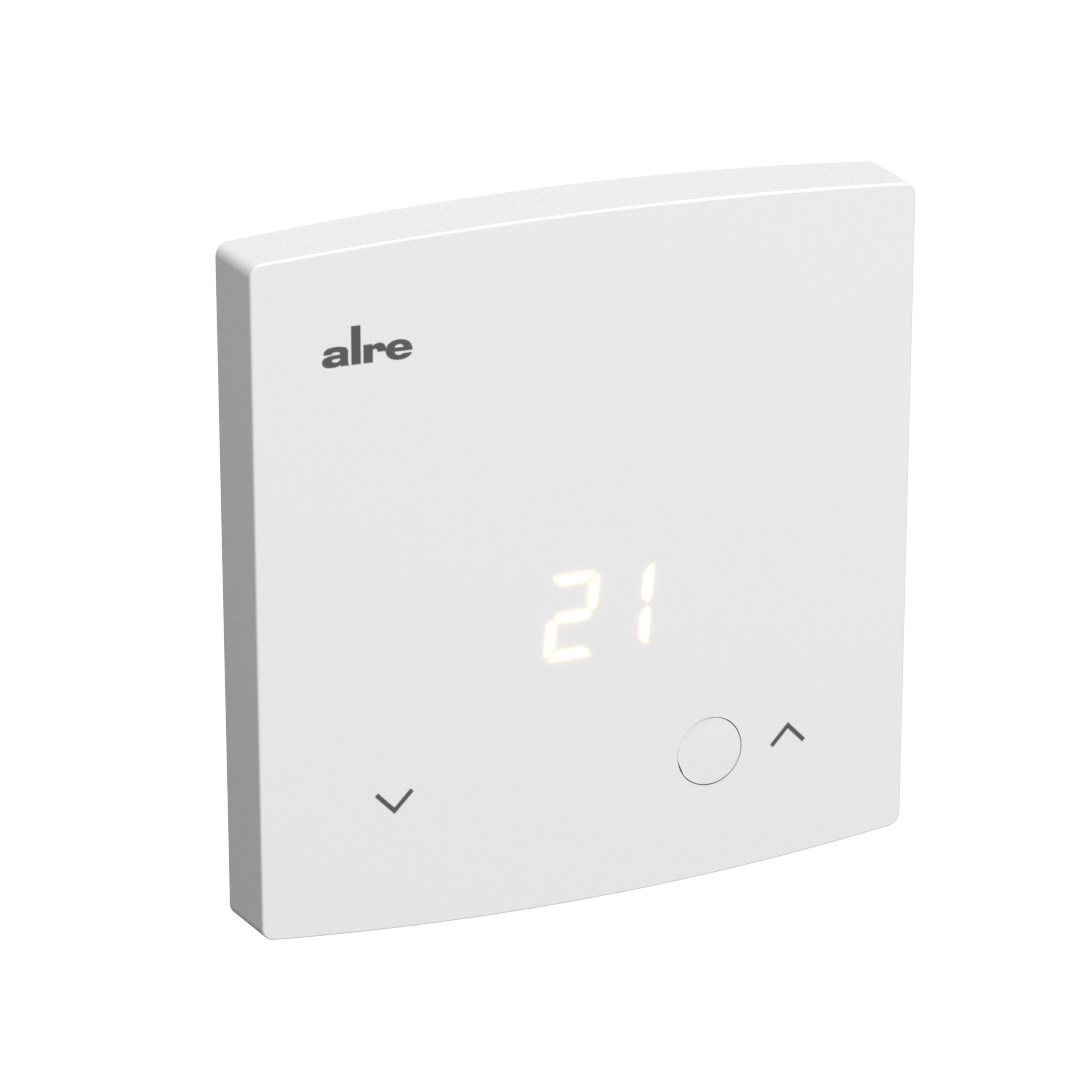

    HTRRBd-210.100 MA700800 Raumtemperaturregler mit Temperaturanzeige, Aufputz superflach, 5…30°C, 230VAC, 3(0,5) A, Schließer Passendes Produkt
    KTFRL-214.140 BA121500 Funk-Temperaturaktor Heizen/Kühlen zur Montage im Heizkreisverteiler, 4-Kanal, IP20 Passendes Produkt
    KTFRL-316.125 BA121700 Funk-Temperaturaktor Heizen/Kühlen zur Montage im Heizkreisverteiler, 8-Kanal, IP20 Passendes Produkt
