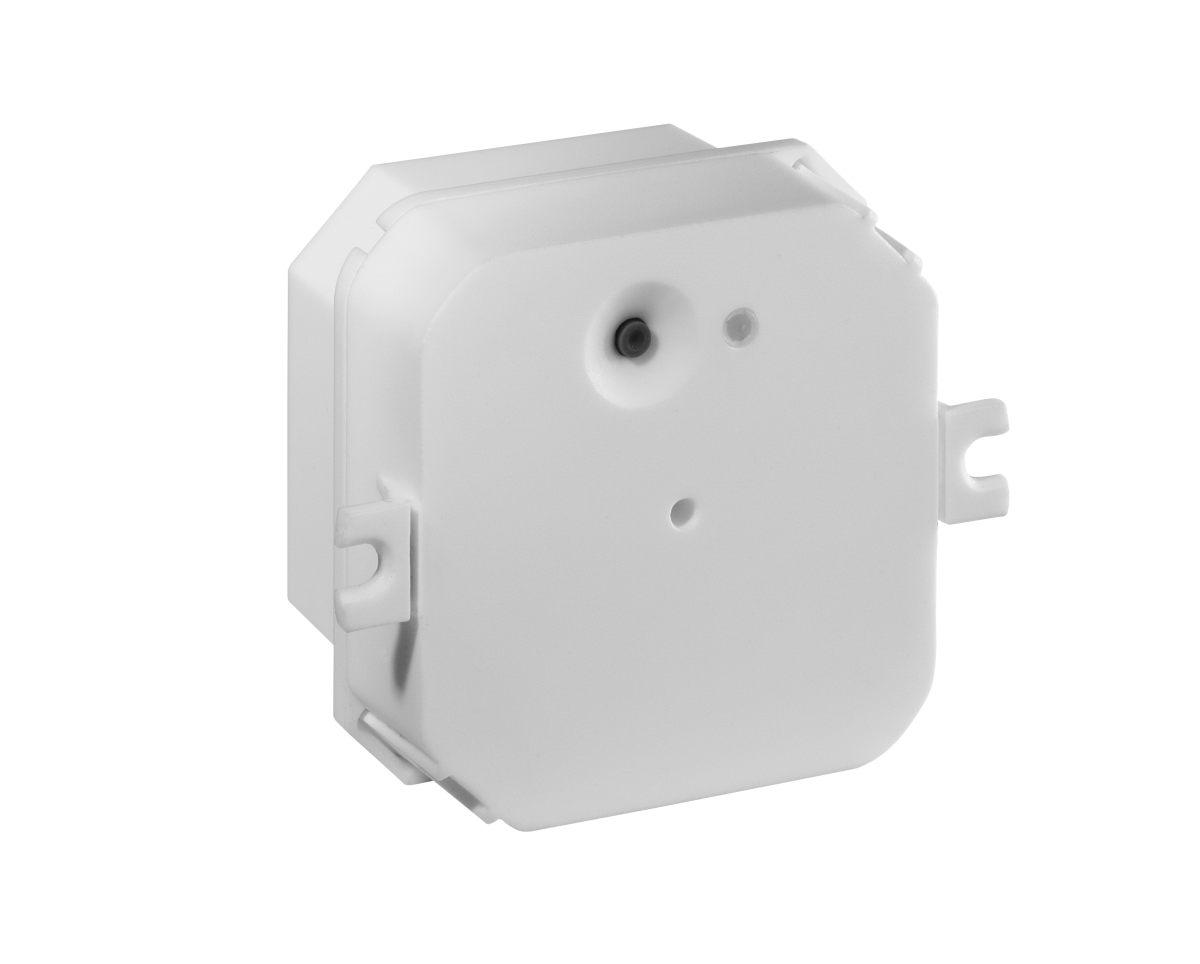

HTFRU-110.124
Funk-Heizungsaktor, UP, Fernfühler optional
Funkaktoren (Funk-Heizungsregler), die in Verbindung mit alre-Funk-Raumtemperatursensoren eine Einzelraum-Temperaturregelung verwirklichen. Anwendung überwiegend im Sanierungsbereich oder bei Heizungsanlagenerweiterungen.
1-Kanal Funk-Temperaturaktor; zur Ansteuerung einer (elektrischen) Fußbodenheizung verfügt der Regler über einen Sensoreingang, an dem ein optional erhältlicher Fernfühler angeschlossen werden kann, der in den Fußboden eingelassen wird, in Verbindung mit einem solchen Sensor sind folgende Betriebsmodi realisierbar: Funktion Fußbodenregelung oder Funktion Raumtemperaturregelung mit Fußbodenwächter mit direkter oder zentraler Sollwertvorgabe (Zentralregelung), wird auf den Fernfühler verzichtet, fungiert der HTFRU-110.124 als Raumtemperaturregler mit direkter oder zentraler Sollwertvorgabe (Zentralregelung).
Art.-Nr.: BA110201
Technische Daten
| Anzahl Ausgänge | 1 |
| Anzahl der Kanäle/Zone | 1 |
| Anzeigeart | LED |
| Ausgangssignal | Schaltend (230 VAC, 50 Hz) |
| Bedienung | Taste |
| Betriebsspannung | 230 VAC / 50 Hz |
| Breite | 64,5 mm |
| Bussystem Funkbus | Ja |
| Elektrischer Anschluss | Schraubklemmen |
| Farbe | Reinweiß |
| Farbe RAL Nummer (ähnlich) | 9010 |
| Funk-Schnittstelle | Ja |
| Funk bidirektional | Nein |
| Funkfrequenz | 868 MHz |
| Fühlerelement | NTC extern |
| Höhe | 59,4 mm |
| Lagertemperatur oberer Wert | 70 °C |
| Lagertemperatur unterer Wert | -20 °C |
| Luftfeuchte maximal (nicht kondensierend) | 95 % r.H |
| Material Gehäuse | Kunststoff PC |
| Maximaler Schaltstrom | 10 A bis 30°C |
| Maximale Schaltspannung | 230 VAC, 50 Hz |
| Minimale Schaltspannung | 230 VAC / 50 Hz |
| Montage / Befestigung | Unterputz (tiefe Dose empfohlen) |
| Oberflächenbeschaffenheit | Matt |
| Regelbereich oberer Wert | 30 °C |
| Regelbereich unterer Wert | 5 °C |
| Regelfunktion Heizen | Ja |
| Regelfunktion Kühlen | Nein |
| Schaltdifferenz | Ca. 0,5 K (delta T max. 4 K/h) |
| Schaltelement | Relais |
| Schaltkontakt | Schließer |
| Schaltkontakt potentialfrei | Nein |
| Schaltleistung | 2300 W |
| Schutzart | IP20 |
| Schutzklasse | II, nach entsprechender Montage |
| Sicherheit und EMV | Gemäß DIN EN 60730 |
| Tiefe | 34,5 mm |
| Umgebungstemperatur oberer Wert | 50 °C |
| Umgebungstemperatur unterer Wert | -20 °C |
| Werkstoffgüte | Thermoplast |
| Schaltbild | |
| Foto | Typ | Art.-Nr. | Ausstattung | Art |
|---|---|---|---|---|
 |

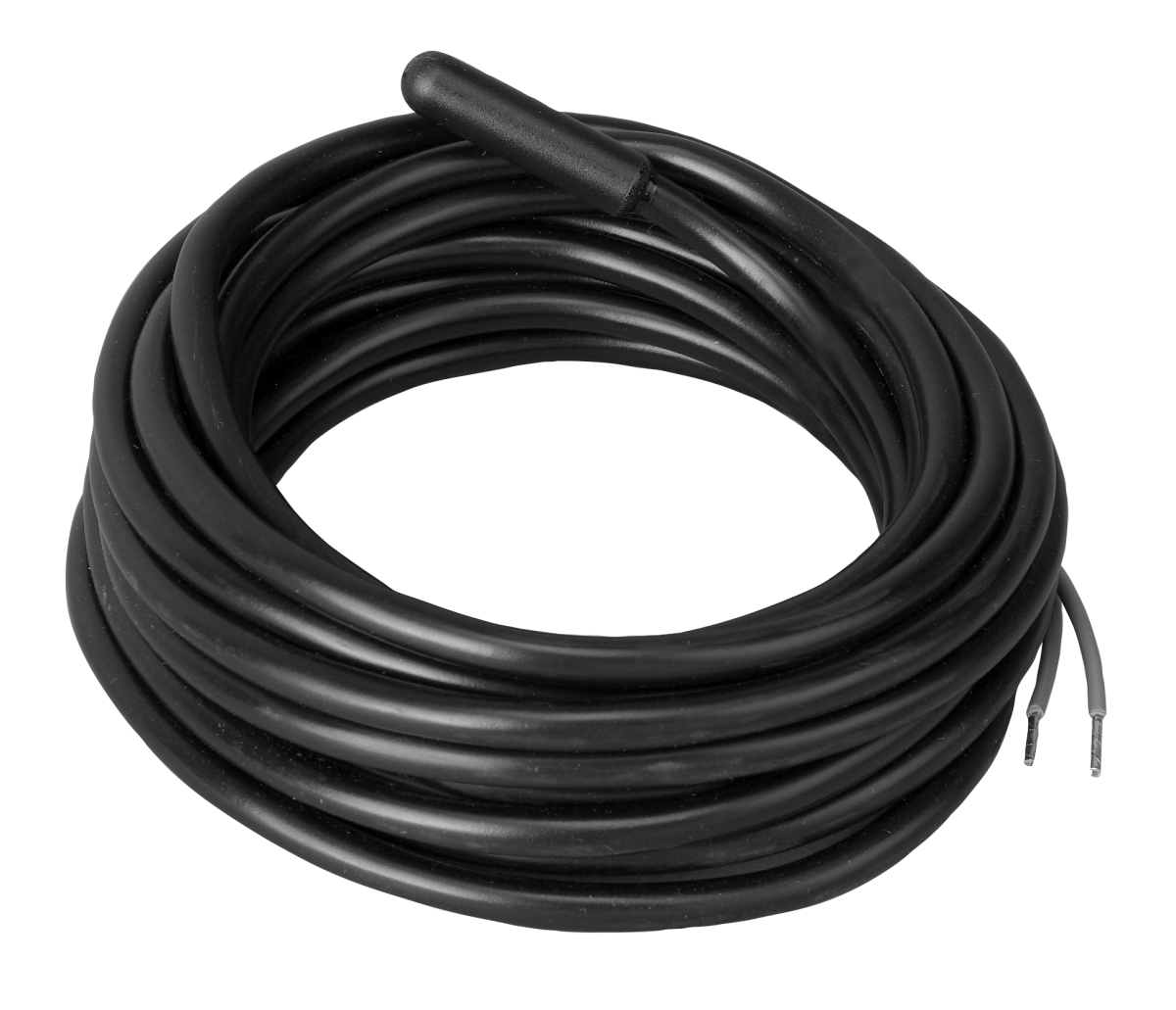

HF-8/4-K2 | G8000370 | Hülsentemperaturfühler, NTC2K, 4m | Zubehör |
 |

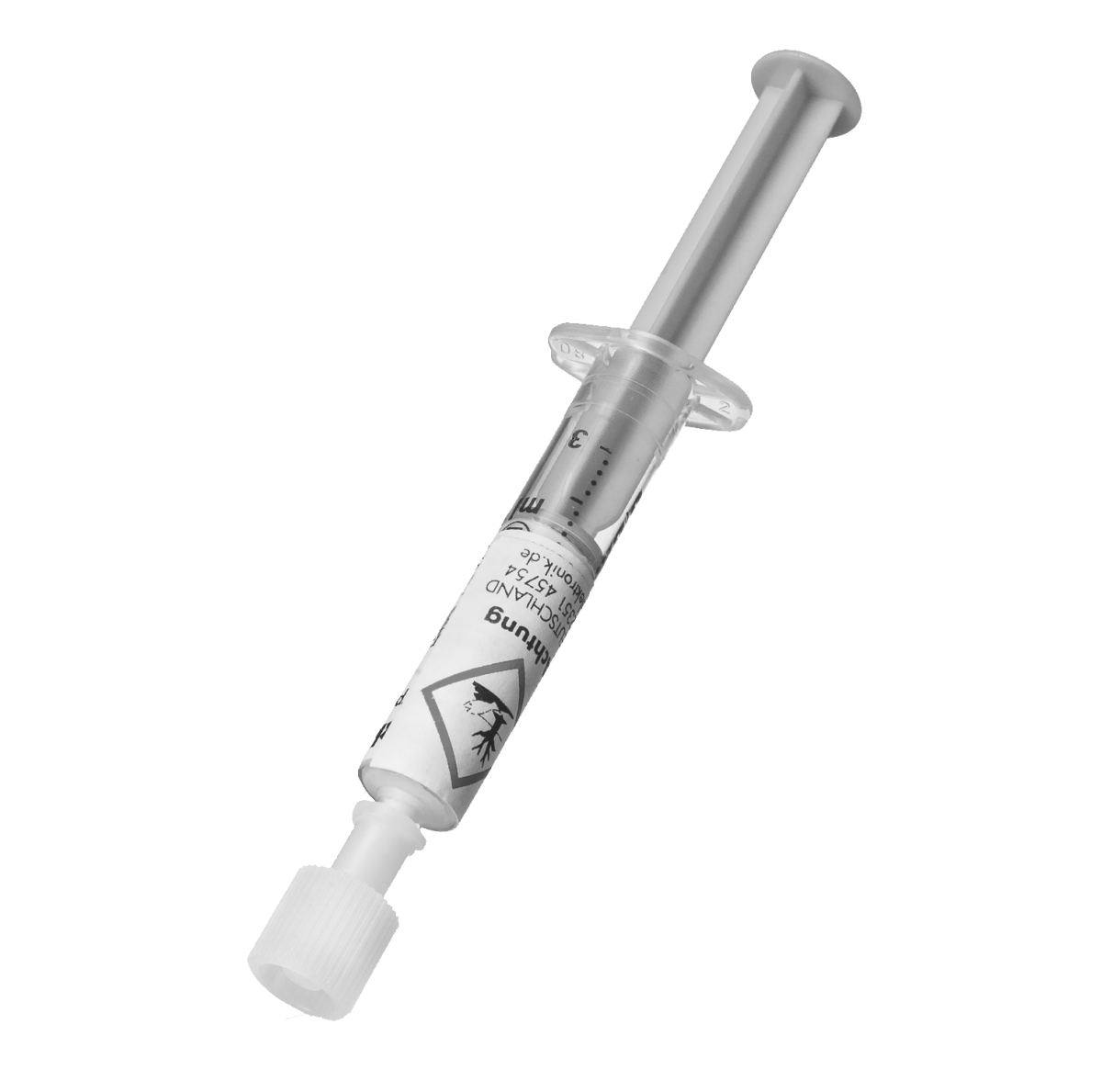

WP-01 | G9990180 | Wärmeleitpaste, 2ml, -40..+150°C | Zubehör |
|
HF-8/6-K2 | G8000368 | Hülsentemperaturfühler, NTC2K | Zubehör |
 |
THF | C1809515 | Schutzhülse für Estrichmontage Hülsen-/Kabelfühler, Kupfer, Durchmesser Innen 7,7mm | Zubehör |
 |

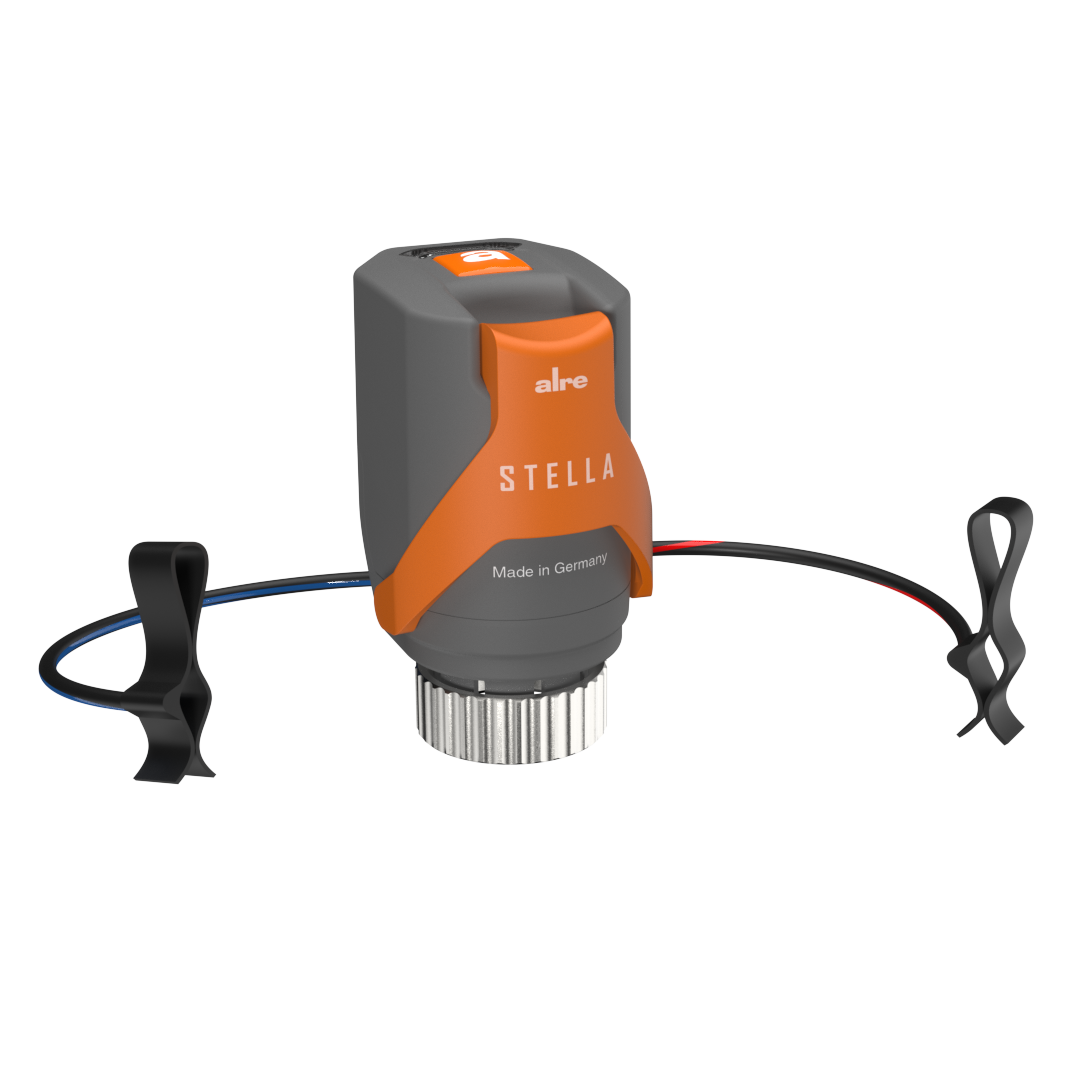

ZBOOA-010.185 | G8990010 | Stellantrieb "Stella" 230V NC für den automatischen hydraulischen Abgleich | Zubehör |
