Druck-Messumformer, 250/500/750/1000Pa, 0-10V, 2-10V, 0-20mA, 4-20mA

MDEKD-940.000

Druck-Messumformer, 250/500/750/1000Pa, 0-10V, 2-10V, 0-20mA, 4-20mA

Die mikroprozessorgesteuerten Druckmessumformer eignen sich zur Erfassung von Über-, Unter- oder Differenzdruck von nichtaggressiven Gasen. Sie kommen sowohl bei Heizungs-, Lüftungs- oder Klimaanwendungen, als auch in der Reinraumtechnik oder der Feinzugmessung zum Einsatz. Die Druckmessung erfolgt über einen piezoresistiven Drucksensor. Das Material der mediumberührenden Teile ist Ni, PU, Al, Au, Pyrex Glas, Silikon, Kovar, Duraplast, Ultem Plastic. Die Zeitkonstante ist zwischen ca. 10 ms, 2 s oder 4 s umschaltbar. Beim diesem Gerät kann zwischen den relativen Messbereichen ±1000 Pa, ±750 Pa, ±500 Pa und ±250 Pa gewählt werden.
  • Art.-Nr.: G9270010

    Technische Daten

    Abmessung (B x H x T) 86 mm x 76 mm x 40 mm
    Anfangswert Messbereich Druck 0 Pa
    Anschlussquerschnitt 0,14 – 2,5 mm²
    Anzahl Ausgänge 1
    Ausgangssignal stetig, 0 … 10 V, 2 … 10 V, 0 … 20 mA, 4 … 20 mA
    Betriebsspannung 24 VAC ±8 %, 50 Hz / 24 VDC ±20 %
    Druckanschluss 6.6 mm
    Elektrischer Anschluss Federsteckklemmen
    Endwert Messbereich Druck 1000 Pa
    Farbe grau
    Fühlerelement piezoresistiver Drucksensor
    Kabeleinführung M 12 x 1,5
    Lagertemperatur –10 … 70 °C
    Luftfeuchte max. (nicht kondensierend) 95 % r.H.
    Material Gehäuse Kunststoff
    Max. Druck 5-facher Messbereichsendwert
    Max. Messstrom ca. 20 mA
    Medium Gas, nicht aggressiv
    Montage/Befestigung Wandmontage
    Oberflächenbeschaffenheit matt
    Schutzart IP54
    Schutzklasse III
    Sicherheit und EMV gemäß DIN EN 60730
    Umgebungstemperatur 0 … 60 °C

    Downloads

    Gebrauchsanleitung

    Datenblatt

    Foto Typ Art.-Nr. Ausstattung Art
    JZ-27 G9990450 LC-Display 3 ½ stellig für MDEKD Zubehör

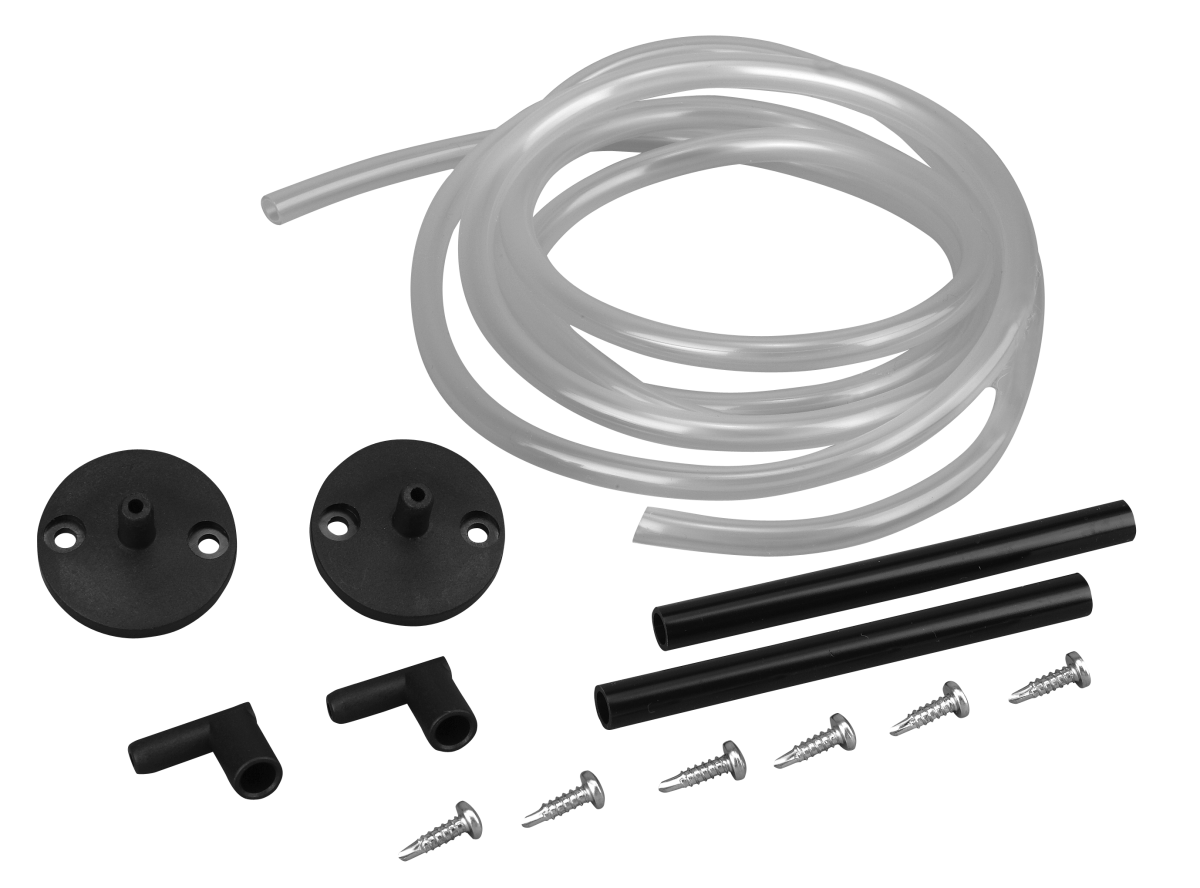

    JZ-06/1 H5309229 Anschluss-Set für Differenzdruckschalter JDW/JDL Zubehör
