Differenzdruckschalter, 20…300Pa, Inneneinstellung

JDL-111

Differenzdruckschalter, 20…300Pa, Inneneinstellung

Differenzdruckschalter zur Überwachung von Überdruck, Differenz- oder Unterdruck von Luft und unbrennbaren, nicht aggressiven Gasen. Einsetzbar als Abzug- oder Ventilatorüberwachung oder Strömungswächter zur Sicherung elektrischer Heizregister, als Filterüberwachung, Luftdruckmangelsicherung oder Grenzwertregler. Hinweis: Wenn der Differenzdruckschalter einmal eine Spannung > 24 V und einen Strom > 0,1 A geschaltet hat, ist die Goldschicht an den Kontakten weggebrannt. Danach kann der Differenzdruckschalter nur noch mit dieser oder einer höheren Leistung betrieben werden. Hinweis: Das Schlauchset JZ-06 / 1 gehört nicht zum Lieferumfang und muss separat bestellt werden.
Lieferung mit angebautem Montagebügel JZ-10.
  • Art.-Nr.: H5309098

    Technische Daten

    Anzahl Ausgänge2
    Anzahl Regelbereiche1
    AusgangssignalSchaltend
    AusseneinstellungNein
    BedienungInnenliegender Sollwertsteller
    BetriebsspannungKeine
    Breite105 mm
    Druckanschluss6,2 mm
    Elektrischer AnschlussSchraubklemmen
    Elektronische AusführungNein
    ExplosionsgeschütztNein
    FarbeSchwarz
    Funktionstyp (Anlagentechnik)Wächter
    FühlerelementDruckmembrane
    Höhe120 mm
    InneneinstellungJa
    Lagertemperatur oberer Wert80 °C
    Lagertemperatur unterer Wert-15 °C
    Luftfeuchte maximal (nicht kondensierend)95 % r.H
    Material GehäuseKunststoff
    Max.Druck15000 Pa
    Maximaler Schaltstrom5 (1) AAC, 1 (0,2) ADC
    Maximale Schaltspannung230 VAC , 50 Hz / 24 VDC
    MediumLuft, nicht aggressiv
    Mediumtemperatur-15 °C
    Mediumtemperatur bis80 °C
    Minimaler Schaltstrom1 mA
    Minimale Schaltspannung12 VAC, 50 Hz 12 VDC
    Montage / BefestigungWandmontage
    OberflächenbeschaffenheitMatt
    Regelbereich Druck (oberer Wert)300 Pa
    Regelbereich Druck (unterer Wert)20 Pa
    Regelfunktion Über- oder UnterdruckJa
    SchaltdifferenzCa. 10…15 Pa
    SchaltelementMikroschalter
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schaltleistung1150 WAC, 24 WDC
    SchutzartIP54
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVGemäß DIN EN 60730
    Tiefe67 mm
    Umgebungstemperatur oberer Wert80 °C
    Umgebungstemperatur unterer Wert-15 °C
    Verschmutzungsgrad2
    Schaltbild Schaltbild

    Downloads

    Anleitung

    Montageanleitung

    Datenblatt

    FotoTypArt.-Nr.AusstattungArt

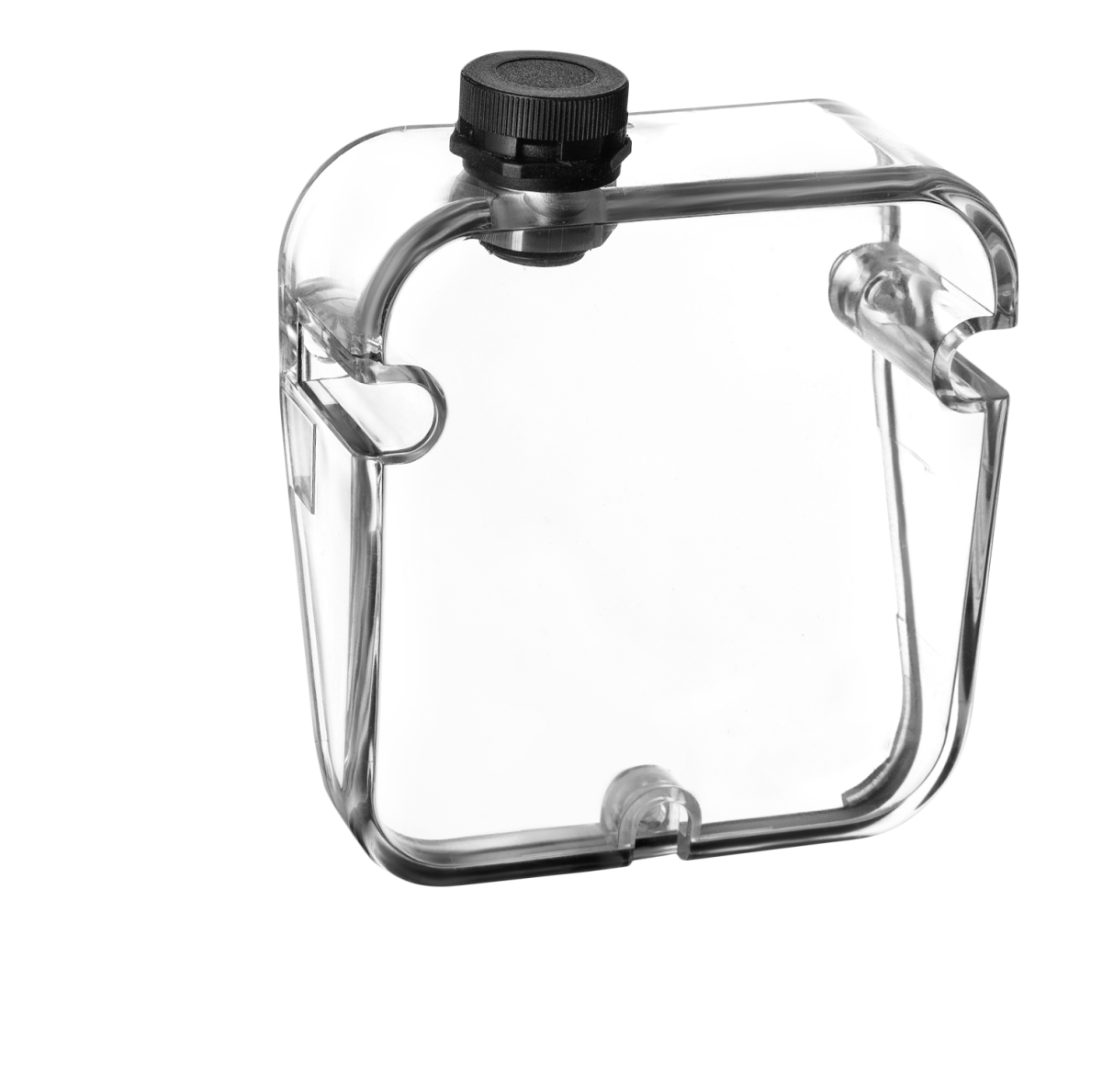

    JZ-28H531012IP-65 Deckelset, für Differenzdruckschalter JDLZubehör
