VOORL-215.009

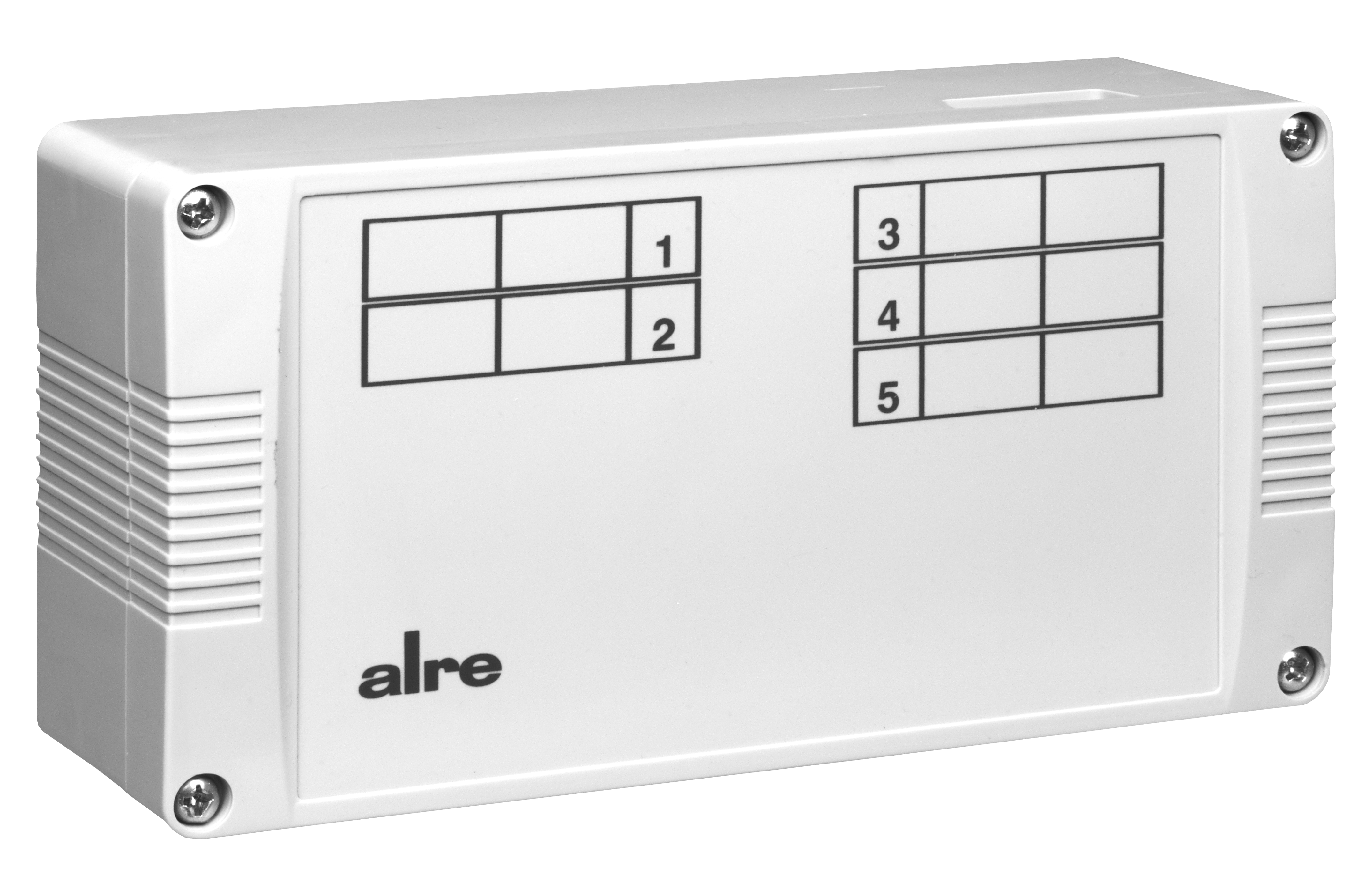

Regleta de bornes, conmutación H/K mediante contacto externo, máx. 5 termostatos ambiente y 20 actuadores, IP20

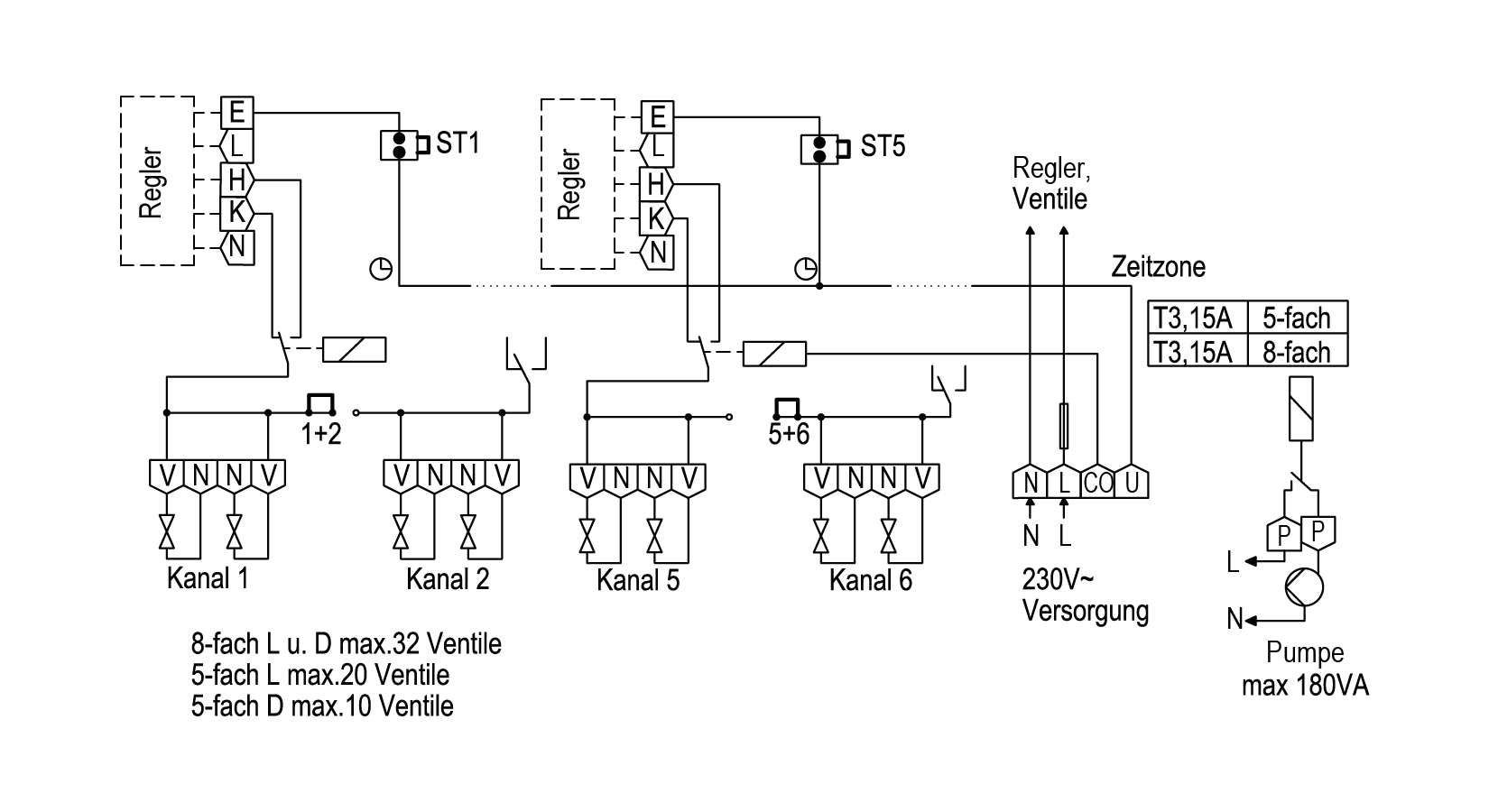

Este dispositivo se ha desarrollado especialmente para el cableado rápido, claro y cómodo de reguladores individuales de temperatura ambiente de 230 V CA con los actuadores de válvula asociados para instalación fija. La conmutación calefacción/refrigeración tiene lugar a través de un contacto central. Los reguladores de calefacción con contacto de conmutación pueden conectarse como reguladores. Gran ahorro de tiempo y costes gracias al cómodo cableado mediante bornes de resorte sin tornillos y al montaje ingeniosamente rápido y limpio en el colector del circuito de calefacción mediante los pies magnéticos opcionales. Se puede crear una zona horaria maestro-esclavo utilizando un controlador de reloj. La zona horaria también puede conmutarse a la función ECO mediante un contacto de conmutación externo en el borne U.
| Sección de conexión | 0,2 – 1,5 mm² (Rígido) / 0,25 – 0,75 mm² (flex) |
|---|---|
| Número de salidas | 5 |
| Número de canales/zona | 5 |
| Tensión de funcionamiento | 230 VAC, |
| Conexión eléctrica | Pinzas de muelle |
| Color | gris claro |
| Temperatura de almacenamiento | –20 … 70 °C |
| Humedad máx. (sin condensación) | 95 % r.H. |
| Material de la carcasa | Plástico ABS |
| Máx. Tensión de conmutación | 230 VAC, |
| Máx. Corriente de conmutación | 3 (1) A |
| Tensión de conmutación mín. | 230 VAC, |
| Montaje/fijación | Montaje en pared |
| Acabado superficial | matt |
| Función de control de la calefacción | Sí |
| Función de control de la refrigeración | Sí |
| Contacto de conmutación | 5 contactos NA |
| Contacto de conmutación sin potencial | No |
| Capacidad de conmutación | 920 W |
| Temperatura ambiente | −10 … 50 °C |
| Compilación | Regleta de bornes, tornillos de fijación |

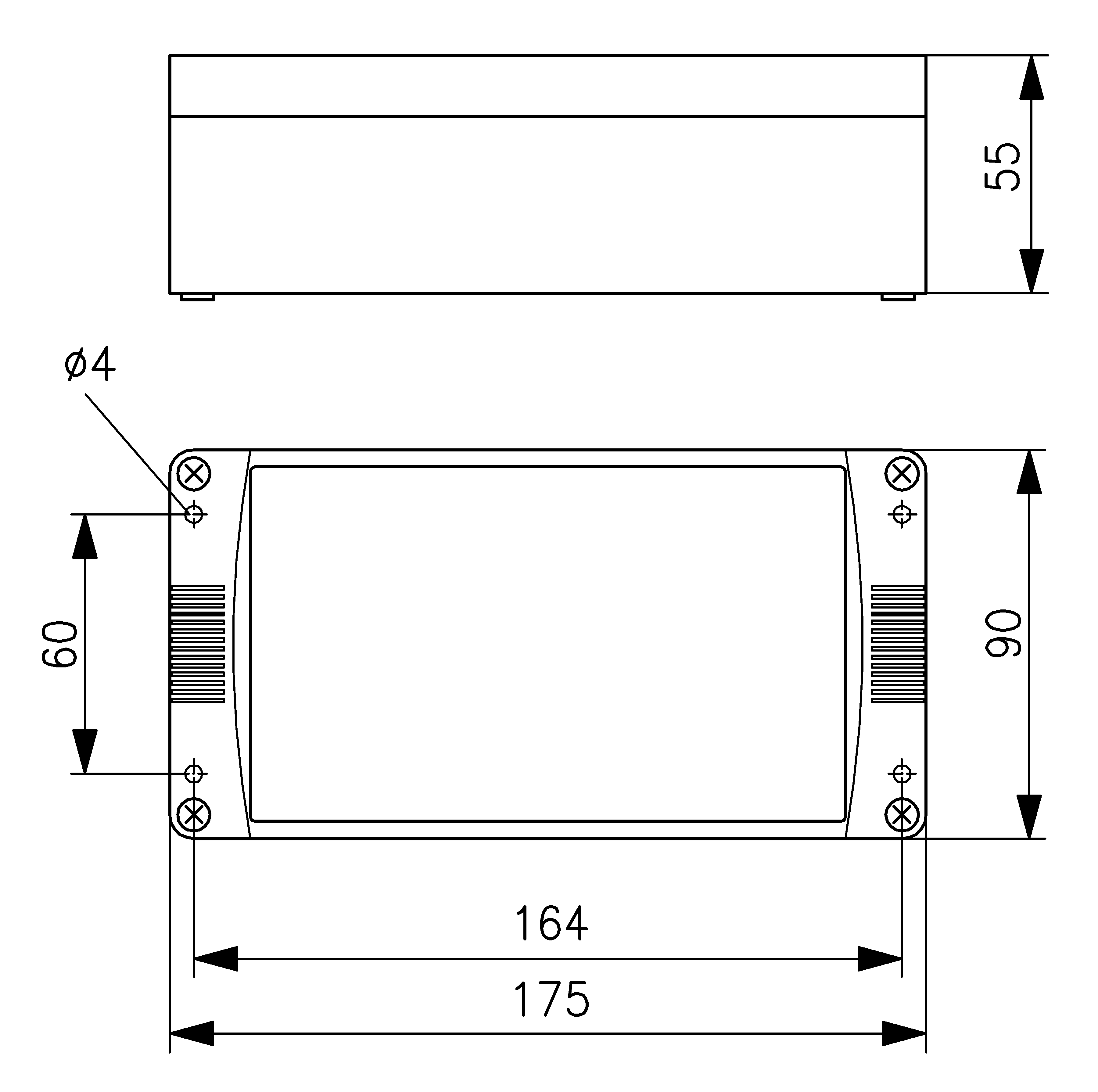

| Dimensiones (An x Al x Pr) | 175 mm x 90 mm x 55 mm |
