RTKSA-014.210

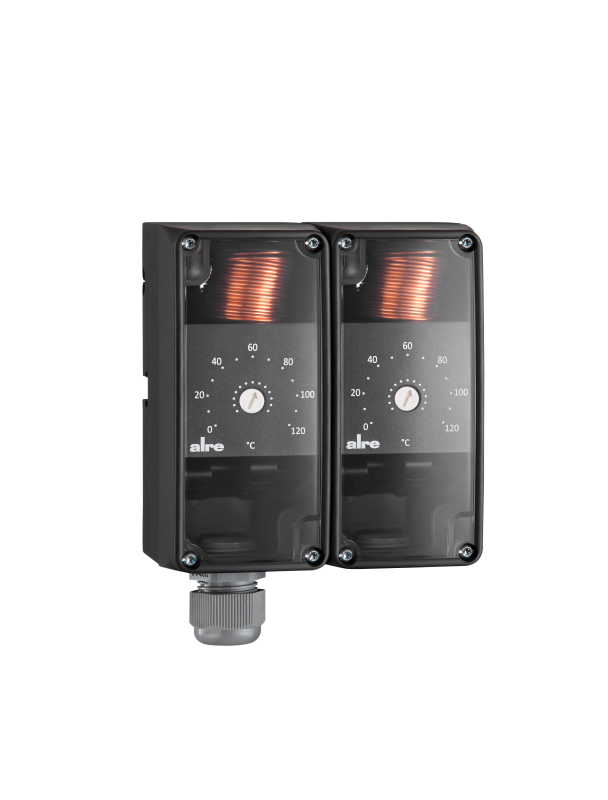

Termostato doble capilar universal, TW 0…120 °C, TW 0…120 °C, histéresis 2x 3 K
Esta serie de dispositivos se ha desarrollado especialmente para su uso en la técnica de calefacción en sistemas de calderas o acumuladores, estaciones de transferencia de calefacción a distancia y sistemas de transferencia de calor, en la técnica de ventilación como control del aire de impulsión o como limitadores para registros de calefacción eléctricos. Los termopozos/bobinas de protección no se incluyen en el volumen de suministro. El accesorio JZ-30 debe utilizarse en combinación con termopozos o bobinas de protección.
El rango de control / histéresis para ambos monitores de temperatura es de 0…120 °C / 3 K.
| Número de salidas | 4 |
|---|---|
| Número de rangos de control | 2 |
| Señal de salida | conmutación |
| Prestación externa | No |
| Operación | Ajuste interno de la consigna |
| Diámetro del elemento sensor | 6 mm |
| Conexión eléctrica | Abrazadera |
| Control electrónico | No |
| A prueba de explosiones | No |
| Color | antracita |
| Elemento sensor | Tubo capilar |
| Tipo de función (tecnología del sistema) | TW/TW |
| Diseño de dispositivos | Dispositivo de montaje en superficie |
| Interior | Sí |
| Bloqueo de contactos | No |
| Temperatura de almacenamiento | –30 … 80 °C |
| Longitud capilar | 2 m |
| Humedad máx. (sin condensación) | 95 % r.H. |
| Material del sensor | Cu |
| Máx. Temperatura del sensor | 138 °C |
| Máx. Tensión de conmutación | 230 VAC, / 230 VDC |
| Máx. Corriente de conmutación | 16 (2,5) A, 0,25 A |
| Tensión de conmutación mín. | 24 VAC, / 24 VDC |
| Montaje/fijación | en termopozo, bobina de protección, en la tubería, etc. |
| Gama de control | 0 … 120 °C |
| Función de control de la calefacción | Sí |
| Función de control de la refrigeración | Sí |
| Diferencial de conmutación ajustable | No |
| Contacto de conmutación | 2 cambiadores |
| Contacto de conmutación sin potencial | Sí |
| Clase de protección | I |
| Seguridad y CEM | según DIN EN 60730 |
| Escala | Grados Celsius |
| Dimensiones (An x Al x Pr) | 106 mm x 146,8 mm x 57,5 mm |
Cargando texto de especificación...
| Foto | Tipo | Ref. | Características | |
|---|---|---|---|---|
 | JZ-33 | KA999904 | Juego de juntas para termostatos capilares universales RTKSA-xxx.xxx | Ver producto |
 | JZ-30 | KA999902 | RTKSA Juego de fijación de regulador doble THK/NTHK/SWK | Ver producto |
