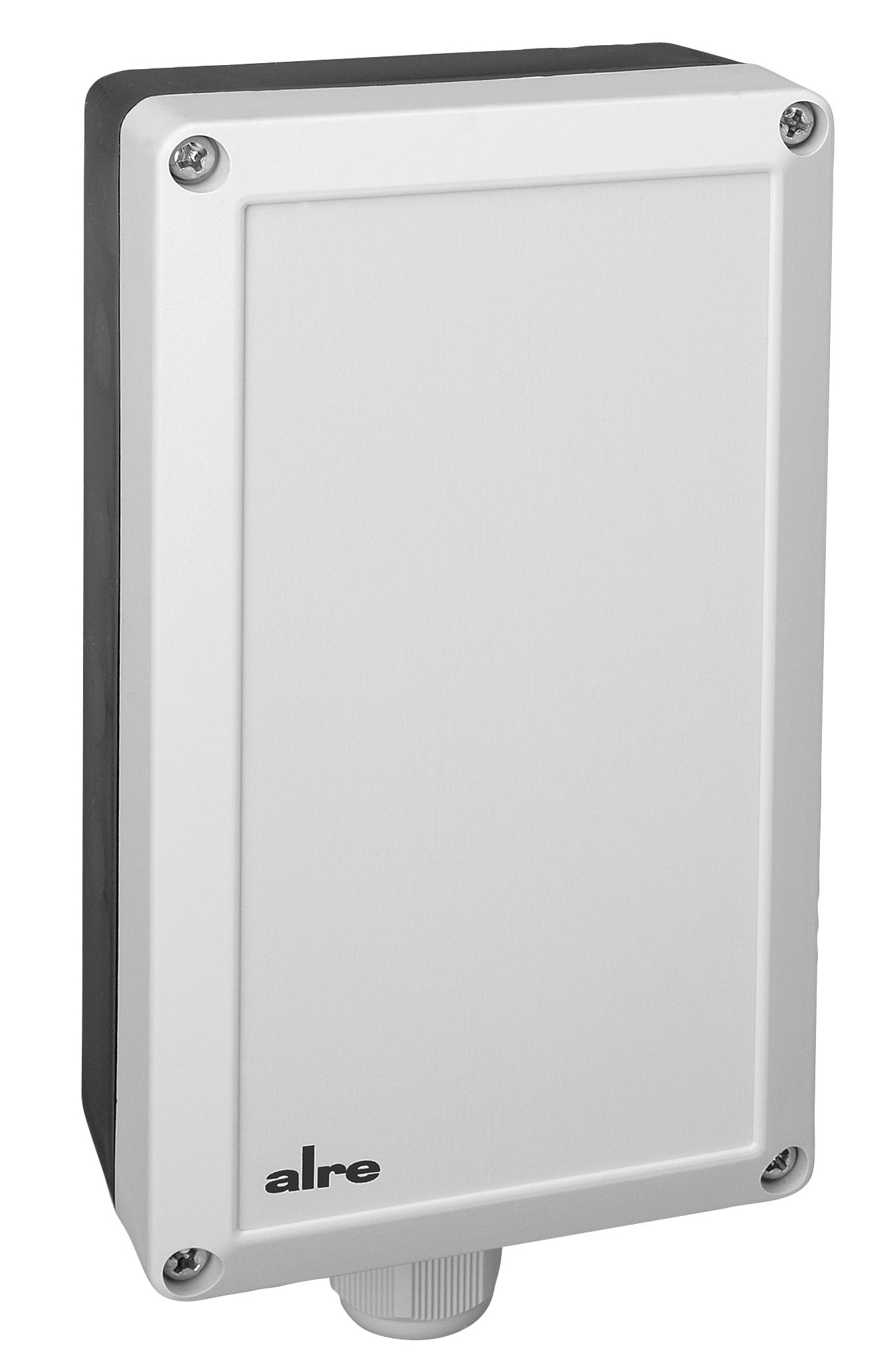

ETR 77.008-5
Regulador de temperatura universal, -50…+50 °C, histéresis 0,5-5 K, ajuste interno
Regulador electrónico universal de temperatura. Diferentes diseños de sensores permiten un uso universal en la técnica de calefacción, ventilación, climatización y refrigeración, así como en la construcción de máquinas y aparatos. El estado de la calefacción se indica mediante un LED rojo. Los sensores no se incluyen en el volumen de suministro. El cable del sensor puede prolongarse hasta 100 m si se utiliza una sección de cable de al menos 1,5 mm².
Regulador de temperatura universal, -50…+50 °C, histéresis 0,5-5 K, ajuste interno
| Número de salidas | 2 |
|---|---|
| Número de rangos de control | 1 |
| Visualización de la temperatura real | No |
| Señal de salida | conmutación |
| Ajuste externo | No |
| Operación | Ajuste interno de la consigna |
| Tensión nominal de impulso | 4000 V |
| Tensión de funcionamiento | 230 VAC, |

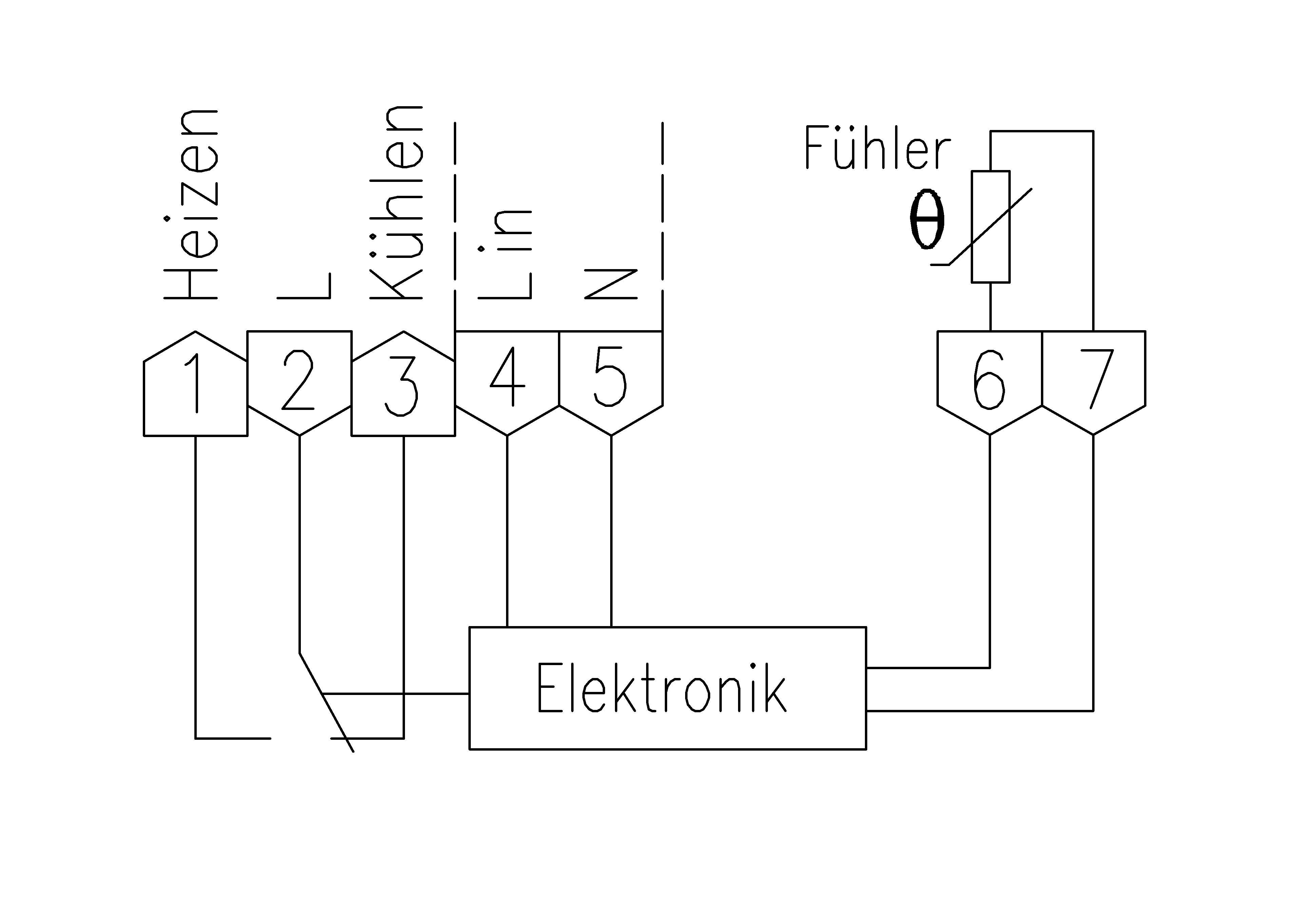

| Conexión eléctrica | Terminales de tornillo |
| Control electrónico | Sí |
| A prueba de explosiones | No |
| Color | gris |
| Elemento sensor | PTC |
| Adecuado como controlador de 2 puntos | Sí |
| Interior | Sí |
| Entrada de cables | 1 x M20x1,5, 1 x M12x1,5 |
| Temperatura de almacenamiento | –20 … 50 °C |
| Humedad máx. (sin condensación) | 95 % r.H. |
| Material de la carcasa | Plástico |
| Máx. Tensión de conmutación | 230 VAC, |
| Máx. Corriente de conmutación | 10 (3) A |
| Montaje/fijación | Montaje en pared |
| Acabado superficial | matt |
| Gama de control | -50 … 50 °C |
| Función de control de la calefacción | Sí |
| Función de control de la refrigeración | Sí |
| Diferencial de conmutación ajustable | Sí |
| Diferencial de conmutación ajustable de a | 0.5 … 5 K |
| Elemento de conmutación | Relé |
| Contacto de conmutación | Cambiador |
| Contacto de conmutación sin potencial | Sí |
| Capacidad de conmutación | 2300 W (230 VAC) / 1150 W (230 VAC) |
| Clase de protección | II, tras un montaje adecuado |
| Tipo de sensor | (Sensor 51) |
| Escala | Grados Celsius |
| Temperatura ambiente | −20 … 50 °C |
| Grado de suciedad | 2 |
| Compilación | Controlador sin sensor |

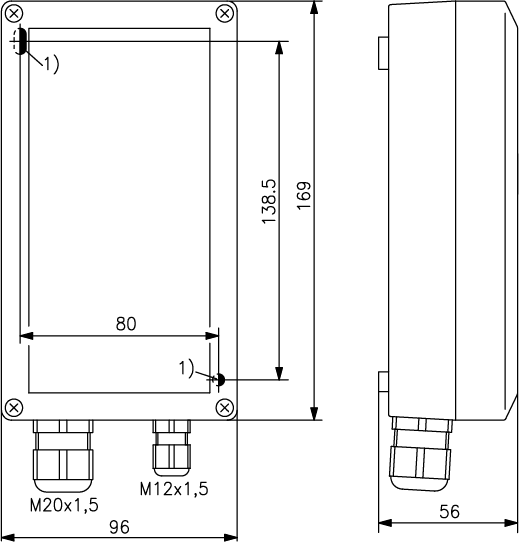

| Dimensiones (An x Al x Pr) | 96 mm x 169 mm x 56 mm |
Cargando texto de especificación...
| Foto | Tipo | Ref. | Características | |
|---|---|---|---|---|
 | ALF-51 | G9050210 | Sensor de temperatura por contacto, KTY 81-121 | Ver producto |
 | AF-51 | G9040420 | Sensor de temperatura exterior, KTY 81-121 | Ver producto |
 | KF-51/6 | G9031453 | Sensor de temperatura por cable, KTY 81-121, 6 m, cable sensor de silicona, -50...+150 °C | Ver producto |
 | BTF2-Y81/121-0000 | SA140017 | Sensor de temperatura ambiente, KTY 81-121, montaje en superficie, superplano | Ver producto |
 | FUFY 81/121-0000 | SN090201 | Sensor de temperatura ambiente, KTY 81-121, empotrado, tapa 50 x 50 mm, blanco puro brillante | Ver producto |
 | STF-51 | SN080500 | Sensor de temperatura radiante, 2x KTY 81-121 | Ver producto |
