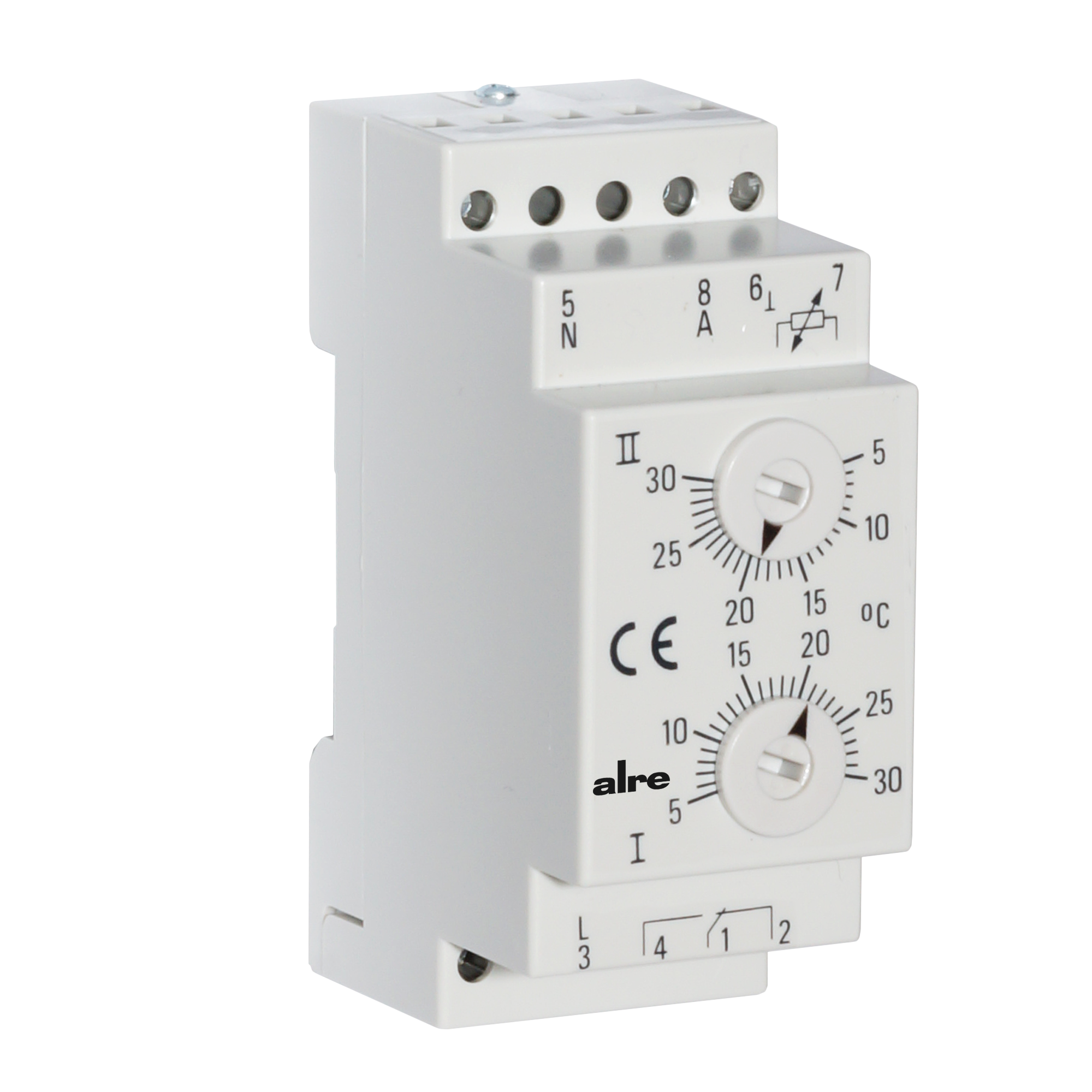

ITR 79.600
Regolatore di temperatura per montaggio su guida standard, 2x 5…30 °C

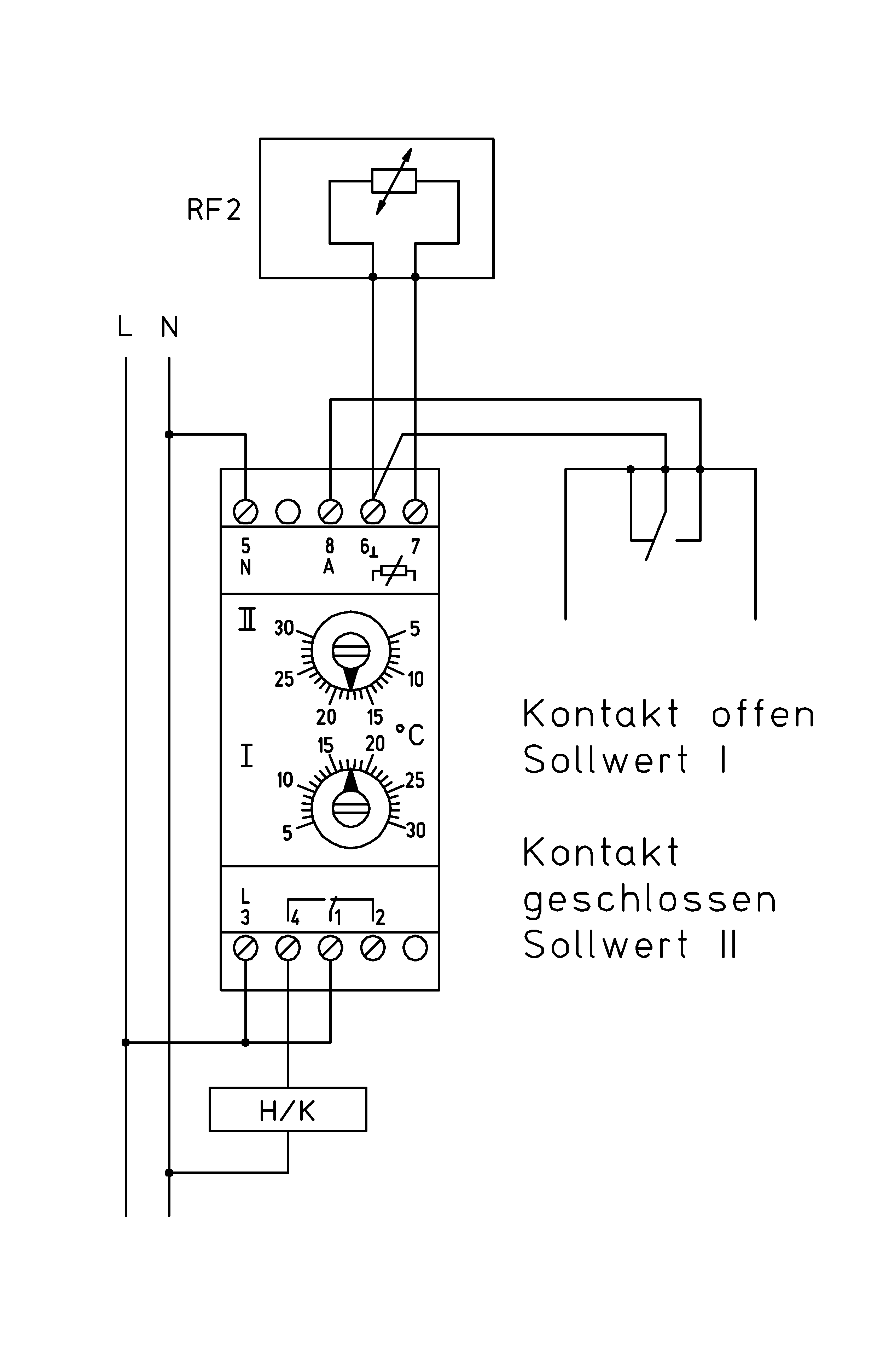

Regolatore elettronico di temperatura appositamente progettato per il controllo della temperatura ambiente tramite un sensore remoto. Questo dispositivo è dotato di due regolatori di setpoint separati, che consentono di controllare un ambiente con due temperature diverse mediante commutazione manuale o in funzione del tempo (ad esempio, utilizzando un timer). La commutazione tra i setpoint avviene tramite un contatto esterno a potenziale zero. Il dispositivo è dotato di una protezione contro l’interruzione e il cortocircuito del sensore. I sensori non sono compresi nella fornitura. Possono essere utilizzati tutti i sensori con il numero 2, ad esempio KF-2. Isteresi circa 0,5 K.
| Sezione trasversale del collegamento | 0,5 – 2,5 mm² |
|---|---|
| Numero di uscite | 2 |
| Numero di campi di controllo | 2 |
| Display di riscaldamento | No |
| Visualizzazione della temperatura effettiva | No |
| Display di raffreddamento | No |
| Segnale di uscita | commutazione, schaltend |
| Impostazione esterna | Sì |
| Funzionamento | Drehknopf, Manopola rotante |
| Tensione di esercizio | |
| Funzione ECO (abbassamento) | Sì |
| Collegamento elettrico | Schraubklemmen, Terminali a vite |
| Controllo elettronico | Sì |
| Colore | grigio, grigio |
| Elemento sensore | NTC esterno, NTC extern |
| Temperatura di stoccaggio | –20 … 60 °C |
| Umidità massima (senza condensa) | 95 % r.H. |
| Materiale dell'alloggiamento | Kunststoff PC, Plastica PC |
| Max. Tensione di commutazione | 230 VAC, |
| Max. Corrente di commutazione | 10 (2) A |
| Medio | Aria, Luft |
| Tensione di commutazione minima | 5 VAC, |
| Montaggio/fissaggio | auf Tragschiene (35 mm) nach EN 60715, su guida di montaggio (35 mm) secondo EN 60715 |
| Finitura superficiale | matt, opaco |
| Campo di controllo | 5 … 30 °C |
| Funzione di controllo del riscaldamento | |
| Funzione di controllo del raffreddamento | |
| Differenziale di commutazione | 0,5 K |
| Differenziale di commutazione regolabile | No |
| Elemento di commutazione | |
| Contatto di commutazione | Cambiatore, Wechsler |
| Contatto di commutazione a potenziale zero | Sì |
| Capacità di commutazione | 2300 W (230 VAC) / 1150 W (230 VAC) |
| Classe di protezione | II, dopo un adeguato assemblaggio |
| Sensore esterno | Sì |
| Tipo di sensore | (Fühler 2), (Sensore 2) |
| Sicurezza e compatibilità elettromagnetica | secondo DIN EN 60730 |
| Scala | Gradi Celsius |
| Temperatura ambiente | −10 … 40 °C |
| Compilazione | Controllore senza sensore |

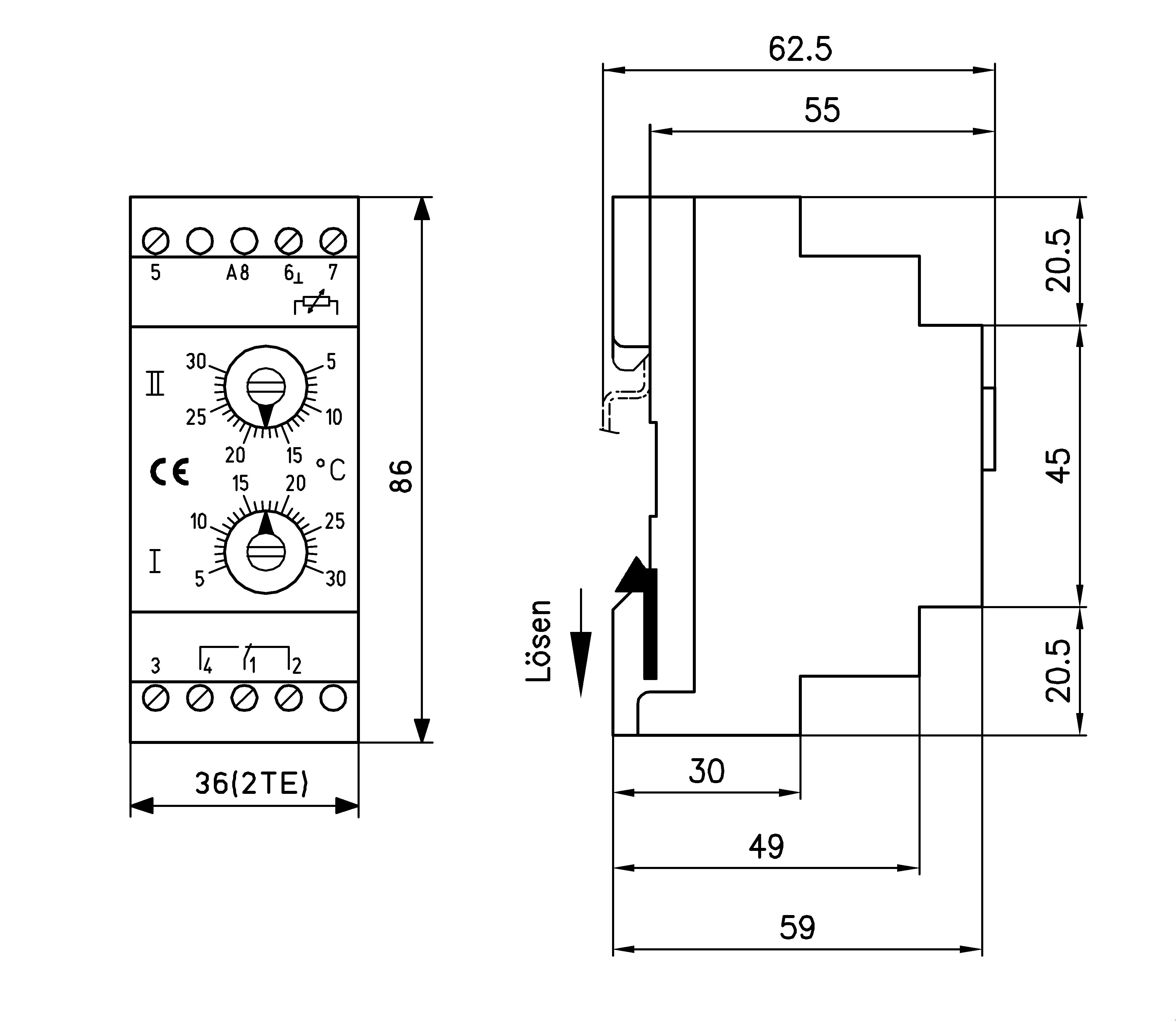

| Dimensioni (L x A x P) | 36 mm x 86 mm x 62,5 mm |
Caricamento del testo di capitolato...
| Foto | Tipo | N. art. | Caratteristiche | |
|---|---|---|---|---|
 | ALF-2 | G9050160 | Sensore di temperatura a contatto, NTC 47K | Vedi prodotto |
 | AF-2 | G9040380 | Sensore di temperatura esterna, NTC 47K | Vedi prodotto |
 | KF-2 | G9031446 | Cavo sensore di temperatura, NTC 47K, 1,5 m, cavo sensore PE, -35...+100 °C | Vedi prodotto |
 | PFC 47/6m | G9130180 | Sensore di temperatura a radiazione, pendolo, NTC 47K, 6 m | Vedi prodotto |
 | BTF2-C47-0000 | SA140014 | Sensore di temperatura ambiente, NTC 47K, montaggio a superficie, superpiatto | Vedi prodotto |
 | FUFC 47-0000 | SN090198 | Sensore di temperatura ambiente, NTC 47K, montaggio a incasso, coperchio 50 x 50 mm, bianco… | Vedi prodotto |
 | STF-2 | SN080200 | Sensore di temperatura a radiazione, 2x NTC 47K | Vedi prodotto |
 | JZ-13 | ZA990001 | Guida standard per il montaggio dei regolatori dell'armadio elettrico | Vedi prodotto |
