RTKSA-013.210

Termostato doppio capillare universale, TW 0…120 °C, TB 20…150 °C, isteresi TW = 3 K TB = -10…-15 K

Questa serie di dispositivi è stata sviluppata appositamente per l’uso nella tecnologia di riscaldamento in sistemi di caldaie o serbatoi di accumulo, stazioni di trasferimento del teleriscaldamento e sistemi di trasferimento di calore, nella tecnologia di ventilazione come monitoraggio dell’aria di alimentazione o come limitatori per i registri del riscaldamento elettrico. I pozzetti termici e le serpentine di protezione non sono compresi nella fornitura. L’accessorio JZ-30 deve essere utilizzato in combinazione con i pozzetti termici o le serpentine di protezione.

Il campo di regolazione/isteresi è di 0…120 °C / 3 K per il monitor di temperatura e di 20…150 °C / -10…-15 K per il limitatore di temperatura.


COD: KA001200 Categorie: , ,
Aggiungi alla lista dei desideri
Compara

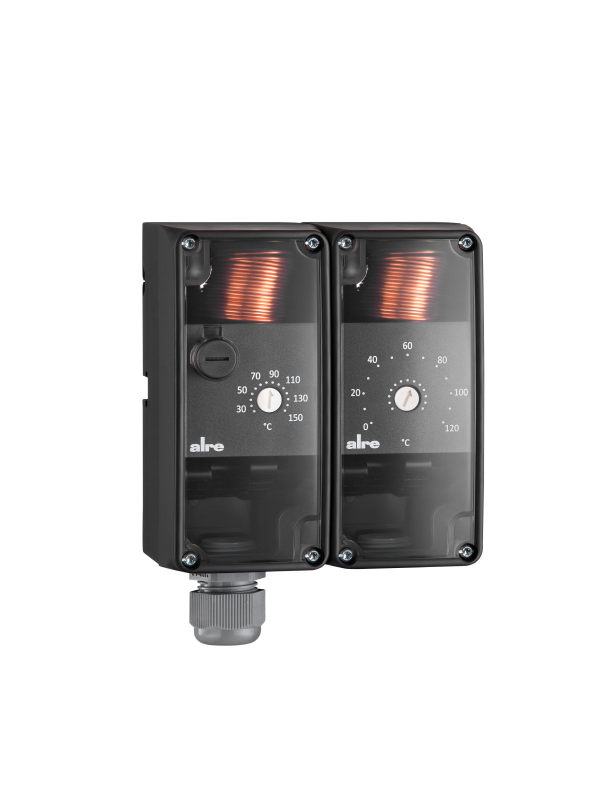

RTKSA-013.210 — produktbild
RTKSA-013.210 — anschlussbild
RTKSA-013.210 — masszeichnung
Clicca per ingrandire
    RTKSA-013.210 — produktbild
    RTKSA-013.210 — anschlussbild
    RTKSA-013.210 — masszeichnung
    Numero di uscite4
    Numero di campi di controllo2
    Segnale di uscitacommutazione, schaltend
    Fornitura esternaSì
    FunzionamentoRegolatore del setpoint all’interno, pulsante di reset
    Diametro dell'elemento sensore6 mm
    Collegamento elettricoMorsetto a pressione, Push-in-Klemme
    Controllo elettronicoNo
    A prova di esplosioneNo
    Coloreanthrazit, antracite
    Elemento sensoreKapillarrohr, Tubo capillare
    Tipo di funzione (tecnologia di sistema)TW/TB
    Design del dispositivoAufbaugerät, Dispositivo montato in superficie
    Impostazione internaSì
    Chiusura a contattoSì
    Temperatura di stoccaggio–30 … 90 °C
    Lunghezza capillare2 m
    Umidità massima (senza condensa)95 % r.H.
    Materiale del sensoreCu
    Max. Temperatura del sensore138 °C
    Max. Tensione di commutazione230 VAC, / 230 VDC
    Max. Corrente di commutazione16 (2,5) A, 0,25 A
    Tensione di commutazione minima24 VAC, / 24 VDC
    Corrente di commutazione minimaa 24 V (CA/CC) min. 100 mA
    Montaggio/fissaggioin Tauchhülse, Schutzwendel, am Rohr, etc, nel pozzetto, nella serpentina di protezione, sul tubo, ecc.
    Campo di controllo0 … 120 °C
    Funzione di controllo del riscaldamentoSì
    Funzione di controllo del raffreddamentoSì
    Differenziale di commutazione regolabileNo
    Elemento di commutazioneMicrointerruttore, Mikroschalter
    Contatto di commutazione2 cambiatori, 2 Wechsler
    Contatto di commutazione a potenziale zeroSì
    Classe di protezioneI
    Sicurezza e compatibilità elettromagneticasecondo DIN EN 60730
    ScalaGradi Celsius
    Dimensioni (L x A x P)106 mm x 146,8 mm x 62,9 mm

    Downloads

    Scheda tecnica
    Istruzioni di montaggio
    Dichiarazione RoHS

    Caricamento del testo di capitolato...

    FotoTipoN. art.Caratteristiche
    THK-2-100x17THK-2-100x17KA979901Pozzetto termometrico, 100 mm, ottone nichelato, diametro interno x esterno 14,8 x 17 mmVedi prodotto
    THK-2-200x17THK-2-200x17KA979902Pozzetto termometrico, 200 mm, ottone nichelato, diametro interno x esterno 14,8 x 17 mmVedi prodotto
    NTHK-2-100x17NTHK-2-100x17KA979903Pozzetto termometrico, 100 mm, V4A (1.4571), diametro interno x esterno 14,8 x 17 mmVedi prodotto
    NTHK-2-200x17NTHK-2-200x17KA979904Pozzetto termometrico, 200 mm, V4A (1.4571), diametro interno x esterno 14,8 x 17 mmVedi prodotto
    SWK-2-100SWK-2-100KA989901Bobina di protezione, 100 mm, acciaio nichelato, diametro interno x esterno 10,5 x 17 mmVedi prodotto
    SWK-2-200SWK-2-200KA989903Bobina di protezione, 200 mm, acciaio nichelato, diametro interno x esterno 10,5 x 17 mmVedi prodotto
    JZ-33JZ-33KA999904Set di tenuta per termostati capillari universali RTKSA-xxx.xxxVedi prodotto
    JZ-30JZ-30KA999902RTKSA THK/NTHK/SWK set di montaggio per doppio regolatoreVedi prodotto
