FETR 101.715#21

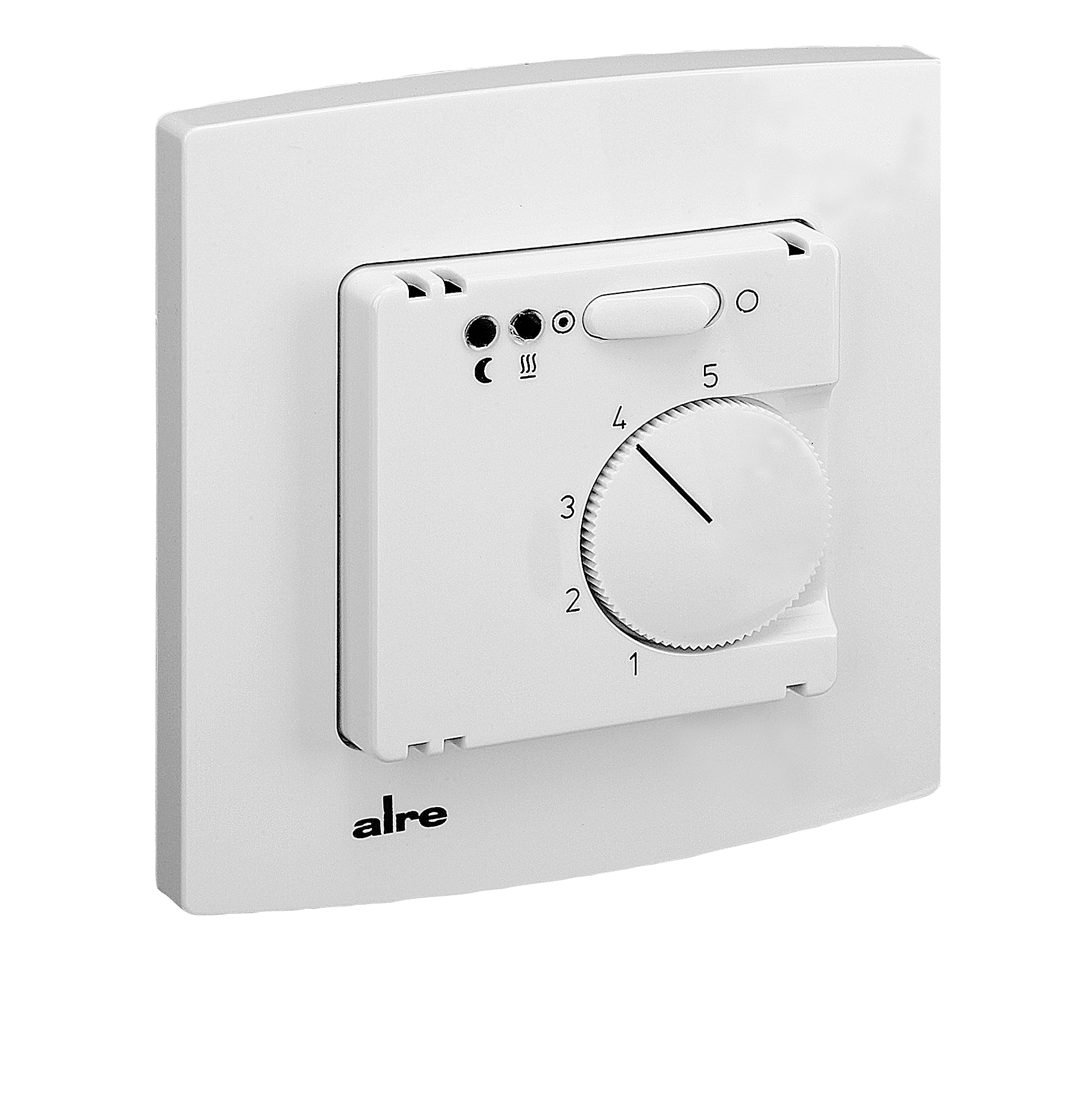

Regolatore di temperatura a pavimento con sensore remoto, da incasso, 10…50 °C, cornice in alluminio, coperchio 50 x 50 mm, bianco puro, lucido
Questo regolatore elettronico a due punti è stato sviluppato appositamente per il controllo di riscaldatori elettrici (max. 3680 W) o di acqua calda/riscaldatori supplementari per pavimenti e altri sistemi di controllo della temperatura di superficie. Sensore remoto HF-8/4-K2 (4 m) incluso nella fornitura. Il riscaldamento si spegne in caso di interruzione o cortocircuito del sensore. L’ingresso di riduzione della temperatura può essere utilizzato per impostare una temperatura inferiore di circa 5 K (riduzione notturna).
| Numero di uscite | 1 |
|---|---|
| Numero di uscite di riscaldamento | 1 |
| Numero di campi di controllo | 1 |
| Visualizzazione della temperatura effettiva | No |
| Progettazione del regolatore di temperatura | Regolatore di temperatura a pavimento |
| Segnale di uscita | commutazione, schaltend |
| Impostazione esterna | Sì |
| Funzionamento | Drehknopf und Schalter, Manopola e interruttore rotante |
| Tensione di esercizio | |
| Design | Berlino UP |
| Display | No |
| Ingresso ECO (abbassamento) | 230 V |
| Funzione ECO (abbassamento) | Sì |
| Riduzione della temperatura ECO | circa 5 K |
| Collegamento elettrico | Schraubklemmen, Terminali a vite |
| Controllo elettronico | Sì |
| Classe di efficienza energetica | I |
| Colore | bianco puro, reinweiß |
| Elemento sensore | NTC esterno, NTC extern |
| Impostazione interna | No |
| Temperatura di stoccaggio | –20 … 70 °C |
| Umidità massima (senza condensa) | 95 % r.H. |
| Materiale dell'alloggiamento | Kunststoff PC, Plastica PC |
| Max. Tensione di commutazione | 230 VAC, |
| Max. Corrente di commutazione | 16 (2) A |
| Pulizia dell'area meccanica | Sì |
| Medio | Aria, Luft |
| Tensione di commutazione minima | 230 VAC, |
| Con ricevitore | No |
| Montaggio/fissaggio | Montaggio ad incasso (si consiglia una scatola profonda), Unterputz (tiefe Dose empfohlen) |
| Finitura superficiale | glänzend, lucido |
| Campo di controllo | 10 … 50 °C, 10 … 50 °C |
| Funzione di controllo del riscaldamento | |
| Funzione di controllo del raffreddamento | |
| Comportamento di controllo | 2 punti |
| Differenziale di commutazione | 0,5 … 1 K |
| Differenziale di commutazione regolabile | No |
| Elemento di commutazione | |
| Interruttore On/Off | Sì |
| Interruttore di riscaldamento/raffreddamento | No |
| Interruttore di riscaldamento ausiliario | No |
| Interruttore/ lampada a riposo notturno | No |
| Contatto di commutazione | Più vicino, Schließer |
| Contatto di commutazione a potenziale zero | No |
| Capacità di commutazione | 3680 W |
| Classe di protezione | II, dopo un adeguato assemblaggio |
| Sensore esterno | Sì |
| Sicurezza e compatibilità elettromagnetica | secondo DIN EN 60730 |
| Scala | Scala dei numeri caratteristici 1…5 |
| Temperatura ambiente | 0 … 40 °C |
| Tipo di cablaggio | altro |
| Compilazione | Dispositivo completo |

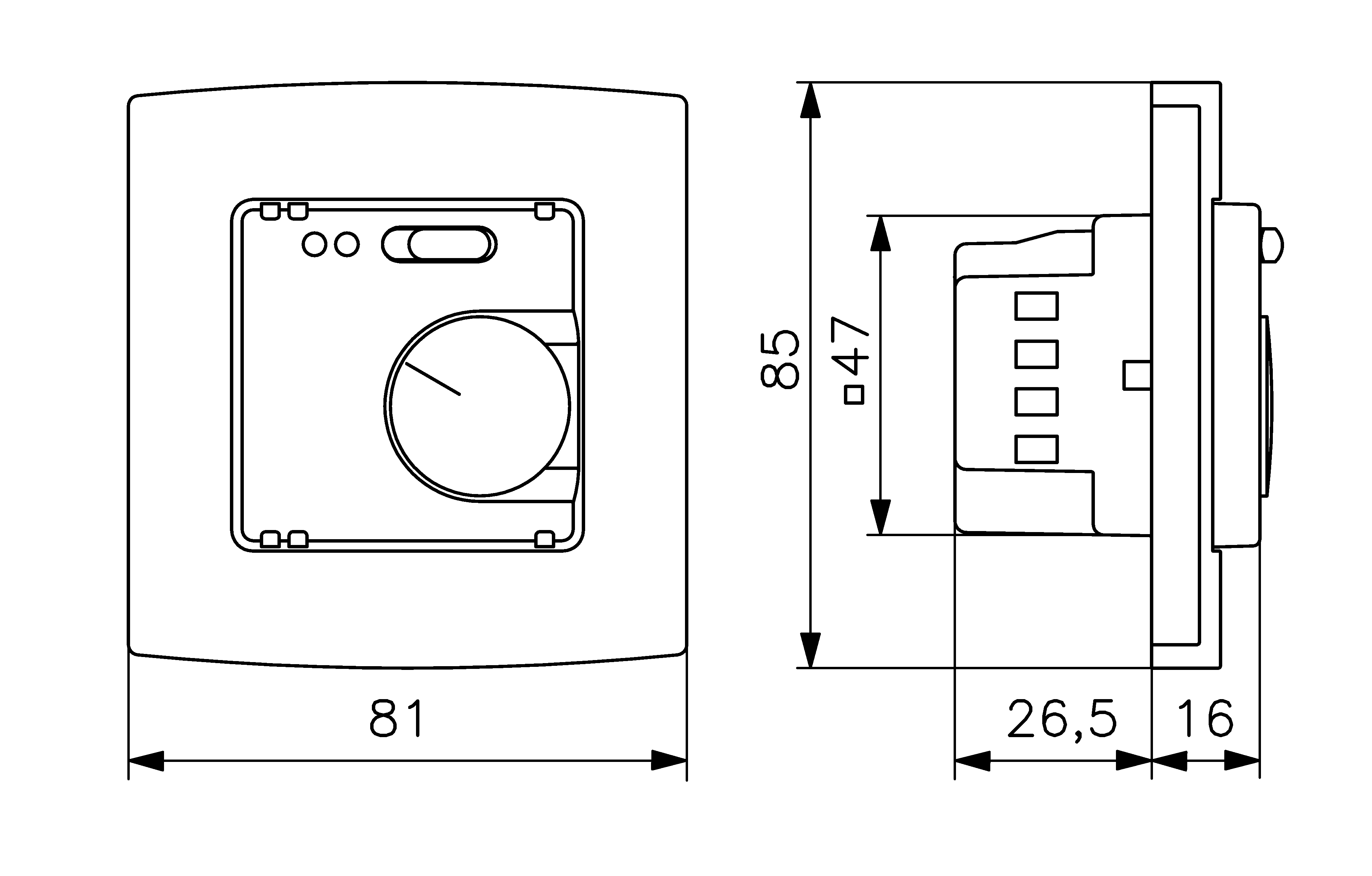

| Dimensioni (L x A x P) | 81 mm x 85 mm x 42,5 mm |
