FETR 101.715#00

Regolatore di temperatura a pavimento con sensore remoto, da incasso, 10…50 °C

Questo regolatore elettronico a due punti è stato sviluppato appositamente per il controllo di riscaldatori elettrici (max. 3680 W) o di acqua calda/riscaldatori supplementari per pavimenti e altri sistemi di controllo della temperatura di superficie. Sensore remoto HF-8/4-K2 (4 m) incluso nella fornitura. Il riscaldamento si spegne in caso di interruzione o cortocircuito del sensore. L’ingresso di riduzione della temperatura può essere utilizzato per impostare una temperatura inferiore di circa 5 K (riduzione notturna). In combinazione con il set di copertura corrispondente JZ-005.xxx, adatto a tutti i programmi di commutazione standard.


COD: UA030119 Categorie: , ,
Aggiungi alla lista dei desideri
Compara

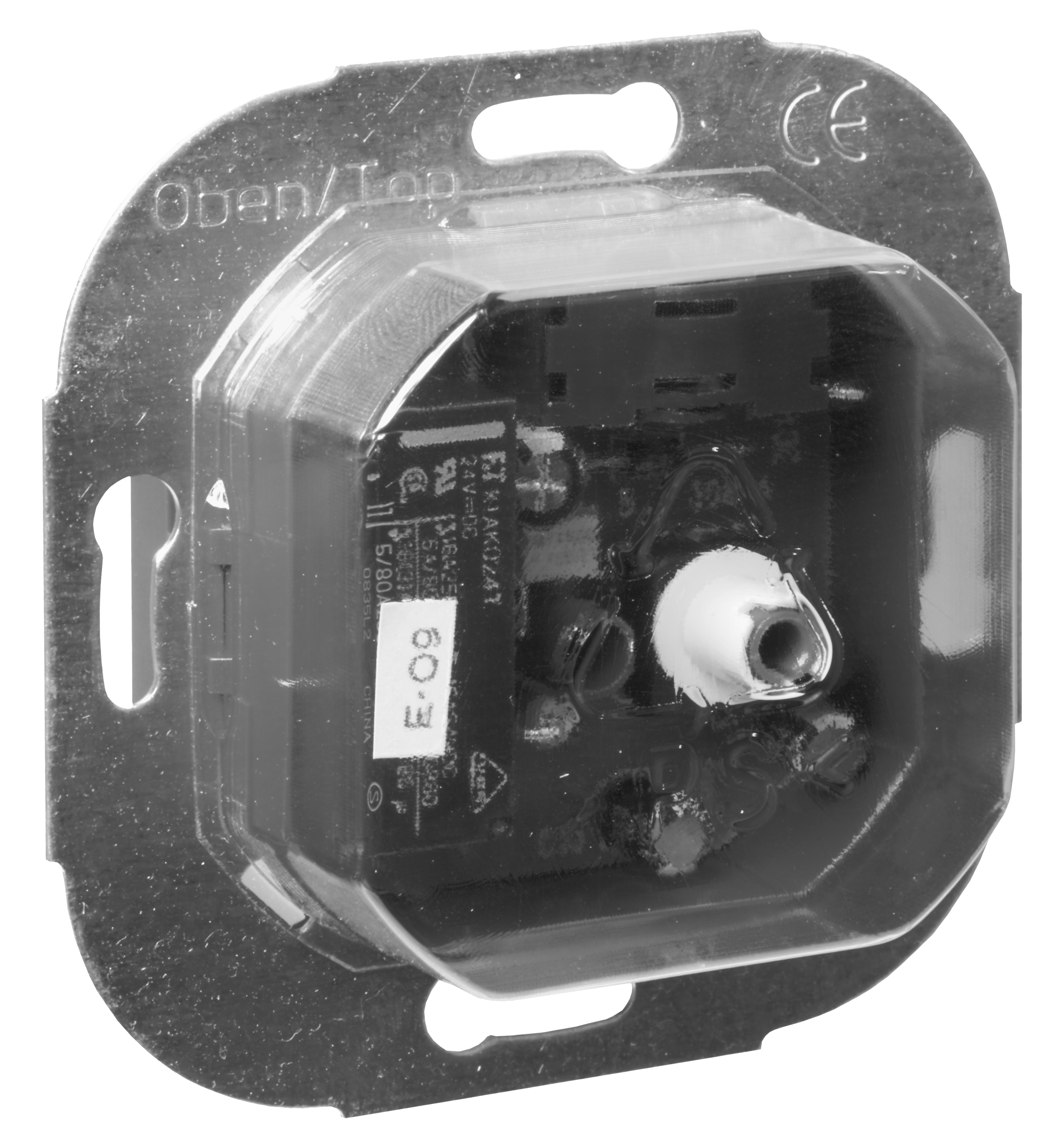

FETR 101.715#00 — produktbild

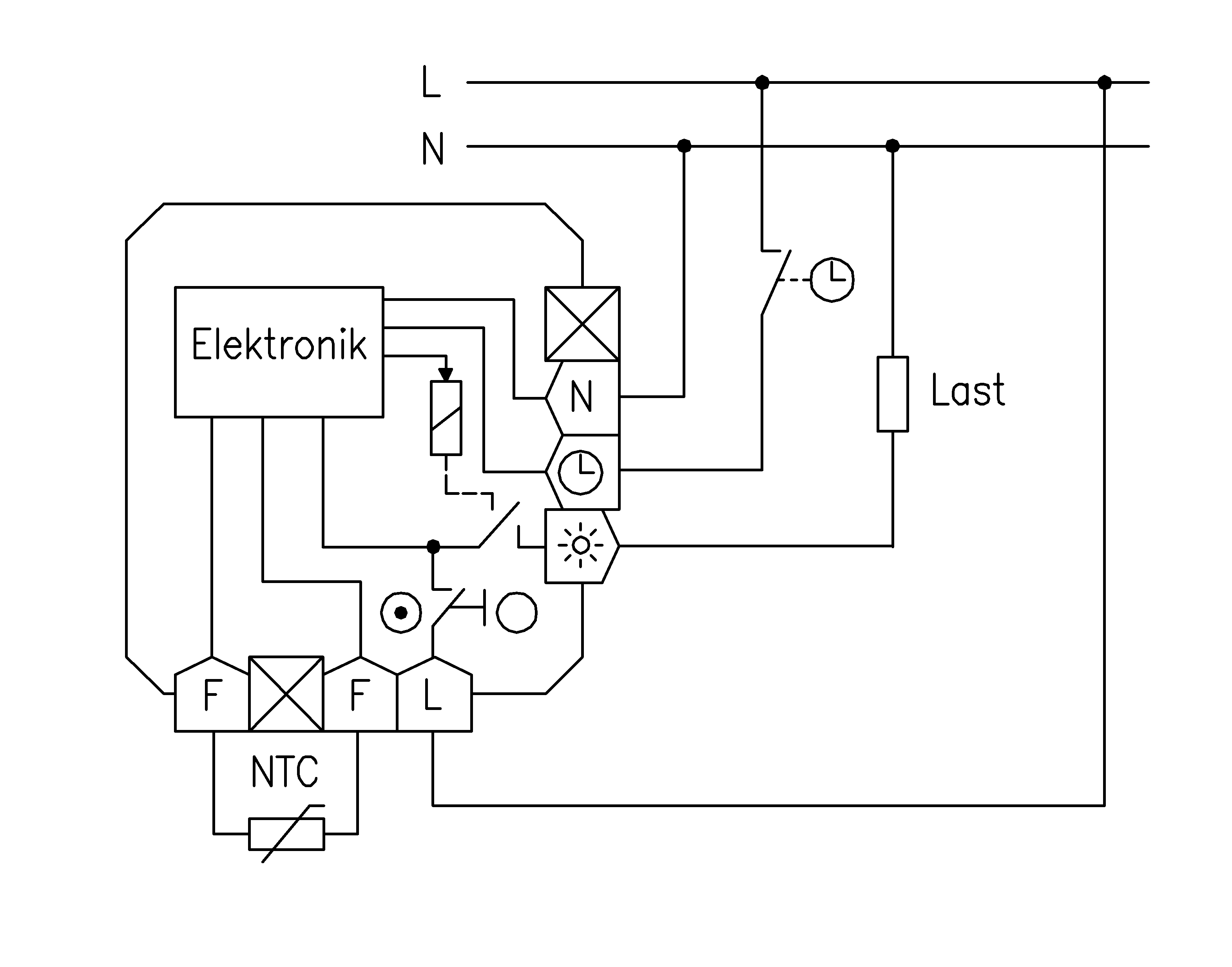

FETR 101.715#00 — anschlussbild

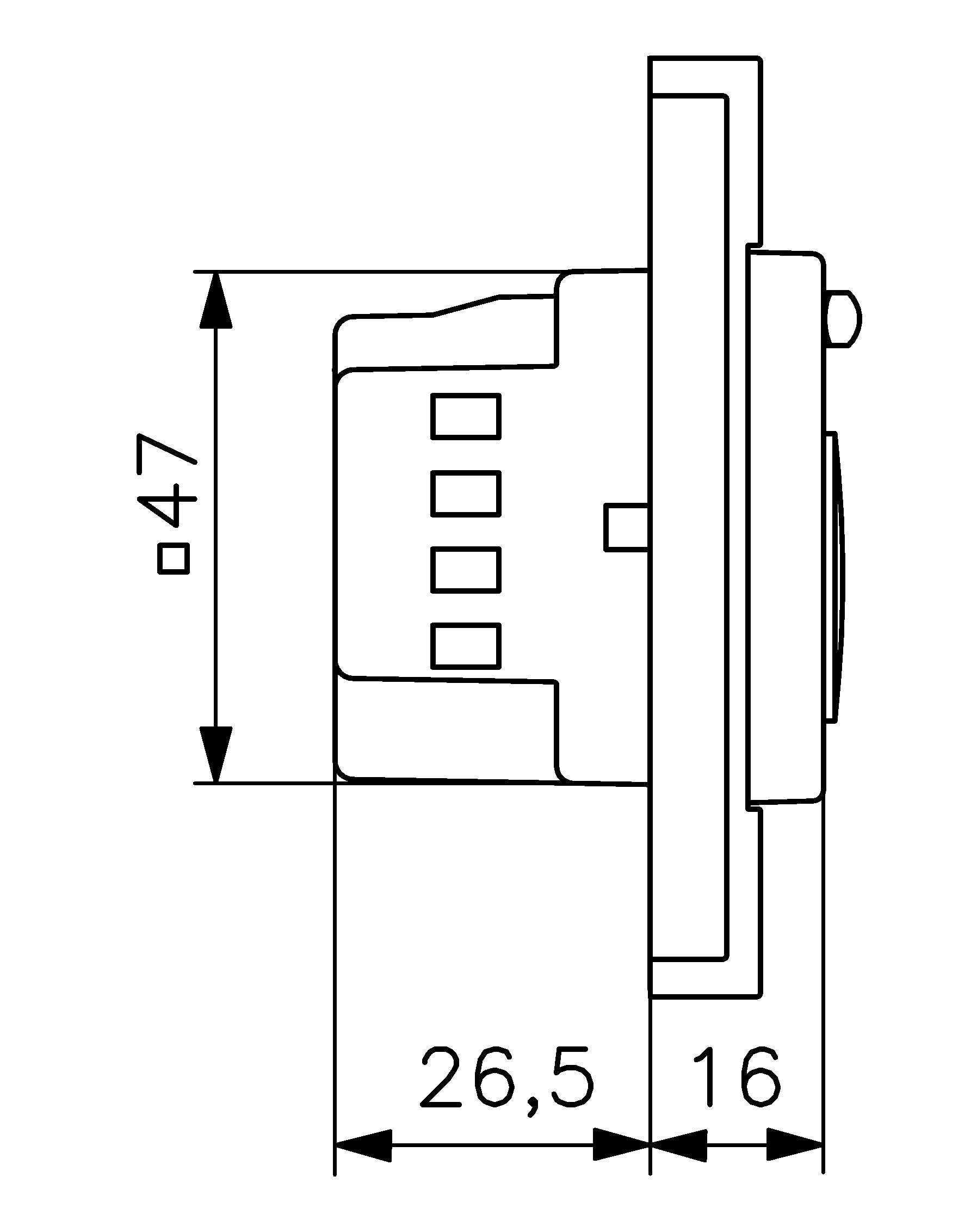

FETR 101.715#00 — masszeichnung
Clicca per ingrandire
    FETR 101.715#00 — produktbild
    FETR 101.715#00 — anschlussbild
    FETR 101.715#00 — masszeichnung
    Numero di uscite1
    Numero di uscite di riscaldamento1
    Numero di campi di controllo1
    Visualizzazione della temperatura effettivaNo
    Progettazione del regolatore di temperaturaRegolatore di temperatura a pavimento
    Segnale di uscitacommutazione, schaltend
    Impostazione esternaSì
    FunzionamentoDrehknopf und Schalter, Manopola e interruttore rotante
    Tensione di esercizio
    DesignBerlino UP
    DisplayNo
    Ingresso ECO (abbassamento)230 V
    Funzione ECO (abbassamento)Sì
    Riduzione della temperatura ECOcirca 5 K
    Collegamento elettricoSchraubklemmen, Terminali a vite
    Controllo elettronicoSì
    Classe di efficienza energeticaI
    Coloreanthrazit, antracite
    Elemento sensoreNTC esterno, NTC extern
    Impostazione internaNo
    Temperatura di stoccaggio–20 … 70 °C
    Umidità massima (senza condensa)95 % r.H.
    Materiale dell'alloggiamentoKunststoff PC, Plastica PC
    Max. Tensione di commutazione230 VAC,
    Max. Corrente di commutazione16 (2) A
    Pulizia dell'area meccanicaSì
    MedioAria, Luft
    Tensione di commutazione minima230 VAC,
    Con ricevitoreNo
    Montaggio/fissaggioMontaggio ad incasso (si consiglia una scatola profonda), Unterputz (tiefe Dose empfohlen)
    Finitura superficialematt oder glänzend (siehe Deckelset), opaco o lucido (vedi set di copertine)
    Campo di controllo10 … 50 °C, 10 … 50 °C
    Funzione di controllo del riscaldamento
    Funzione di controllo del raffreddamento
    Comportamento di controllo2 punti
    Differenziale di commutazione0,5 … 1 K
    Differenziale di commutazione regolabileNo
    Elemento di commutazione
    Interruttore On/OffSì
    Interruttore di riscaldamento/raffreddamentoNo
    Interruttore di riscaldamento ausiliarioNo
    Interruttore/ lampada a riposo notturnoNo
    Contatto di commutazionePiù vicino, Schließer
    Contatto di commutazione a potenziale zeroNo
    Capacità di commutazione3680 W
    Classe di protezioneII, dopo un adeguato assemblaggio
    Sensore esternoSì
    Sicurezza e compatibilità elettromagneticasecondo DIN EN 60730
    ScalaScala dei numeri caratteristici 1…5
    Temperatura ambiente0 … 40 °C
    Tipo di cablaggioaltro
    CompilazioneUnità base
    Dimensioni (L x A x P)71 mm x 71 mm x 42,5 mm
