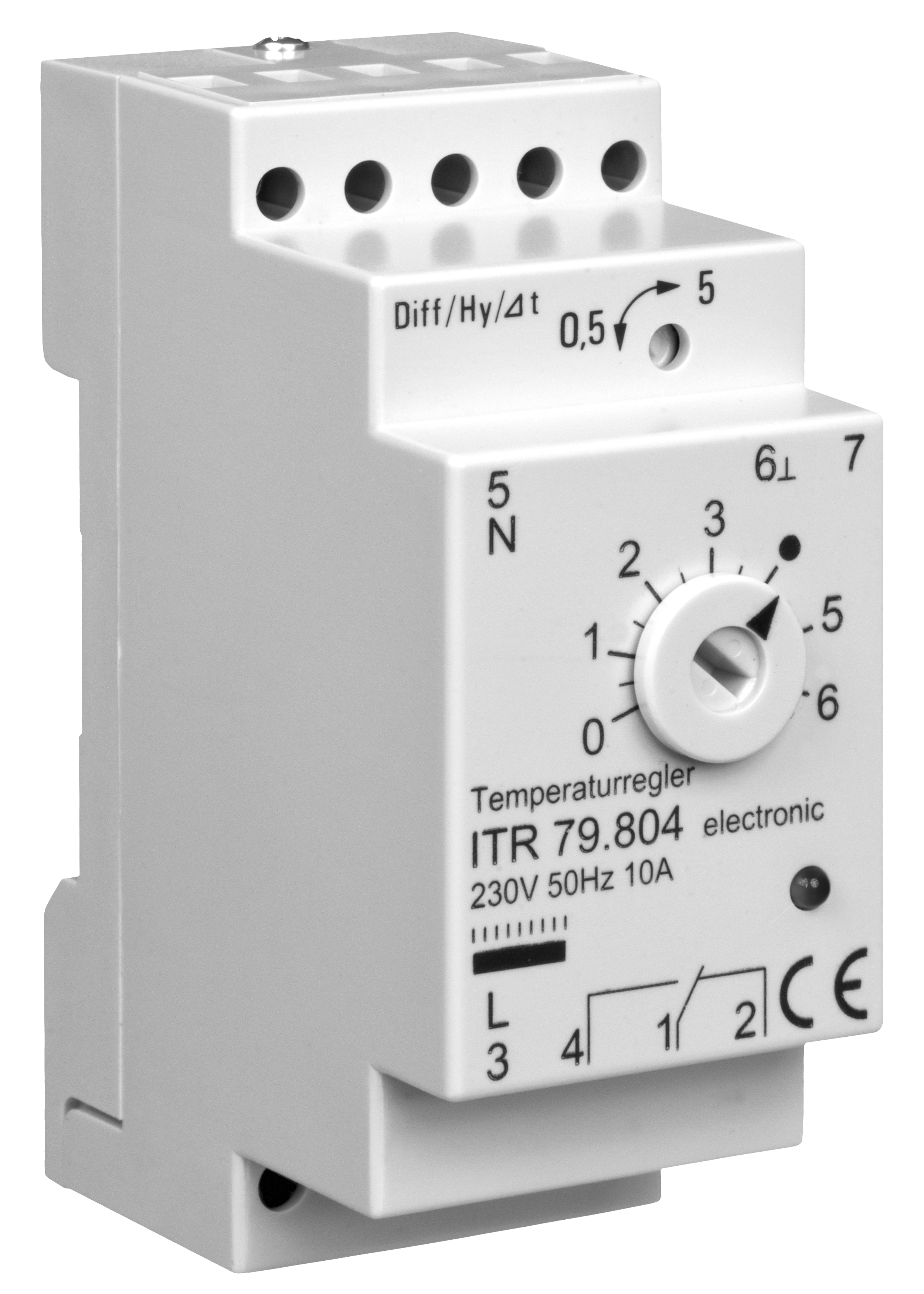

ITR 79.804
Régulateur de température pour montage sur rail standard, 0…60 °C
Régulateur de température électronique pour la régulation et la surveillance de la température dans les halls, les serres et les chauffages au sol. L’appareil dispose d’une protection contre la rupture et le court-circuit de la sonde ainsi que d’un affichage « Chauffage ». La sonde HF-8/4-K2 (4 m) fait partie de la livraison. L’hystérésis est réglable entre 0,5 et 5 K environ.
| Section de raccordement | 0,5 – 2,5 mm² |
|---|---|
| Nombre de sorties | 2 |
| Nombre de plages de réglage | 1 |
| Affichage Chauffage | Oui |
| Affichage de la température réelle | Non |
| Affichage Refroidissement | Non |
| Signal de sortie | commutant |
| Réglage extérieur | Oui |
| Utilisation | Drehknopf, Drehknopf |
| Tension de service | 230 VAC, 50 Hz |
| Fonction ECO (abaissement) | Non |
| Raccordement électrique | Bornes à visser |
| Régulation électronique | Oui |
| Couleur | grau |
| Couleur Numéro RAL (similaire) | 7035 |
| Elément de sonde | NTC externe |
| Température de stockage | –20 … 60 °C |
| Humidité max. de l'air (non condensée) | 95 % HR |
| Matériau du boîtier | Plastique PC |
| Température max. Tension de commutation | 230 VAC, 50 Hz |
| Courant max. Courant de commutation | 10 (2) A |
| Moyen | Air |
| Tension de commutation min. | 5 VAC, 50 Hz |
| Montage/fixation | sur profi lé support (35 mm), EN 60715 |
| État de surface | mat |
| Plage de réglage | 0 … 60 °C |
| Fonction de régulation Chauffage | |
| Fonction de régulation Refroidissement | |
| Différentiel de commutation | 0,5 … 5 K |
| Différentiel de commutation réglable | Oui |
| Elément de commutation | Relais |
| Contact de commutation | Contact inverseur |
| contact de commutation sans potentiel | Oui |
| Puissance de commutation | 2300 W (230 VAC) / 1150 W (230 VAC) |
| Indice de protection | IP20 |
| Classe de protection | II, suivant montage correspondant |
| Capteur externe | Oui |
| Type de capteur | (Capteur 8) |
| Sécurité et CEM | selon norme DIN EN 60730 |
| Échelle | Grad Celsius |
| Température ambiante | −10 … 40 °C |
| Compilation | Contrôleur avec capteur |
| Dimensions (L x H x P) | 36 mm x 86 mm x 62,5 mm |
Chargement du texte de spécification...
| Photo | Type | Réf. | Caractéristiques | |
|---|---|---|---|---|
 | JZ-13 | ZA990001 | Rail normalisé pour la fixation de régulateurs d'armoires électriques | Voir le produit |
 | HF-8/6-K2 | G8000368 | Sonde de température à gaine, NTC 2K | Voir le produit |
| HF-8/4-K2 | G8000370 | Sonde de température à gaine, NTC 2K, 4 m | Voir le produit |
