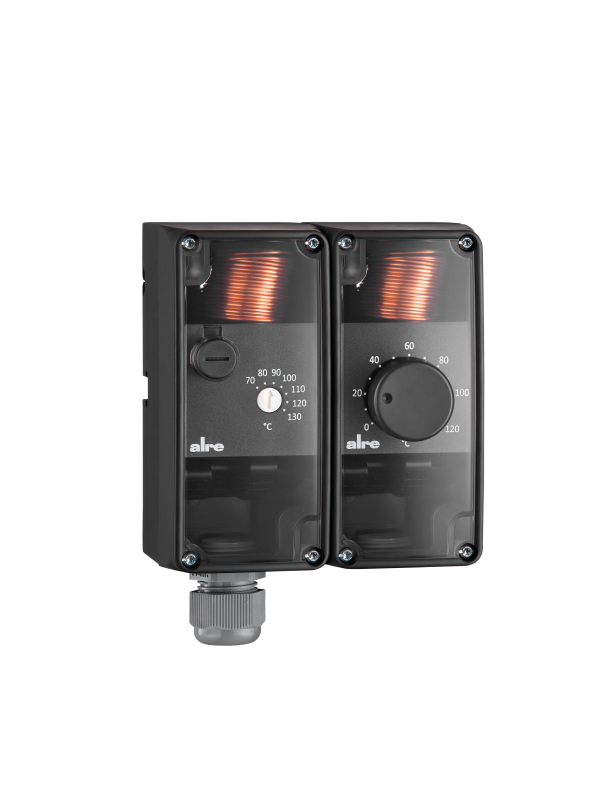

RTKSA-010.200
Thermostat universel double à capillaire, TR 0…120 °C, STB 70…130 °C, hystérésis TR = 3 K STB = -10…-15 K
Cette série d’appareils a été spécialement conçue pour être utilisée dans la technique de chauffage dans les installations de chaudières ou les accumulateurs, les stations de transfert de chaleur à distance et les installations de transfert de chaleur, dans la technique de ventilation comme contrôle de l’air entrant ou comme limiteur de registres de chauffage électriques. Les doigts de gant/spirales de protection ne font pas partie de la livraison. En combinaison avec des doigts de gant ou des spirales de protection, il faut utiliser l’accessoire JZ-30.
La plage de réglage / l’hystérésis est de 0…120 °C / 3 K pour le régulateur de température et de 70…130 °C / -10…-15 K pour le limiteur de température de sécurité.
| Nombre de sorties | 4 |
|---|---|
| Nombre de plages de réglage | 2 |
| Signal de sortie | commutant |
| Réglage extérieur | Oui |
| Provision extérieure | Oui |
| Utilisation | Bouton rotatif, bouton de réinitialisatio |
| Diamètre de l'élément de sonde | 6 mm |
| Raccordement électrique | Pince push-in |
| Régulation électronique | Non |
| Antidéflagrant | Non |
| Couleur | anthrazit |
| Elément de sonde | Tube capillaire |
| Type de fonction (technique d'installation) | TR/STB |
| Version de l'appareil | Appareil en applique |
| Réglage intérieur | Oui |
| Verrouillage des contacts | Oui |
| Température de stockage | –30 … 80 °C |
| Longueur du capillaire | 2 m |
| Humidité max. de l'air (non condensée) | 95 % HR |
| Matériau de la sonde | Cu |
| Température max. Température de la sonde | 138 °C |
| Température max. Tension de commutation | 230 VAC, 50/60 Hz / 230 VDC |
| Courant max. Courant de commutation | 16 (2,5) A, 0,25 A |
| Tension de commutation min. | 24 VAC, 50 Hz / 24 VDC |
| Courant de commutation min. | à 24 V (AC/DC) min. 100 mA |
| Montage/fixation | dans doigt de gant, gaine spir., tube etc |
| Plage de réglage | 0 … 120 °C |
| Fonction de régulation Chauffage | |
| Fonction de régulation Refroidissement | |
| Différentiel de commutation réglable | Non |
| Elément de commutation | Micro-interrupteur, Mikroschalter |
| Contact de commutation | 2 contacts inverseurs |
| contact de commutation sans potentiel | Oui |
| Indice de protection | IP40 |
| Classe de protection | I |
| Sécurité et CEM | selon norme DIN EN 60730 |
| Échelle | Grad Celsius |
| Dimensions (L x H x P) | 106 mm x 146,8 mm x 66,7 mm |
Chargement du texte de spécification...
| Photo | Type | Réf. | Caractéristiques | |
|---|---|---|---|---|
 | THK-2-100x17 | KA979901 | Doigt de gant, 100 mm, laiton nickelé, diamètre intérieurxextérieur 14,8 x 17 mm | Voir le produit |
| THK-2-200x17 | KA979902 | Doigt de gant, 200 mm, laiton nickelé, diamètre intérieurxextérieur 14,8 x 17 mm | Voir le produit |
| NTHK-2-100x17 | KA979903 | Doigt de gant, 100 mm, V4A (1.4571), diamètre intérieurxextérieur 14,8 x 17 mm | Voir le produit |
| NTHK-2-200x17 | KA979904 | Doigt de gant, 200 mm, V4A (1.4571), diamètre intérieurxextérieur 14,8 x 17 mm | Voir le produit |
 | SWK-2-100 | KA989901 | Spirale de protection, 100 mm, acier nickelé, diamètre intérieurxextérieur 10,5 x 17 mm | Voir le produit |
| SWK-2-200 | KA989903 | Spirale de protection, 200 mm, acier nickelé, diamètre intérieurxextérieur 10,5 x 17 mm | Voir le produit |
 | JZ-33 | KA999904 | Kit de joints pour thermostats à capillaire universels RTKSA-xxx.xxx | Voir le produit |
 | JZ-30 | KA999902 | Set de fixation RTKSA THK/NTHK/SWK Régulateur double | Voir le produit |
