RTBSB-001.086

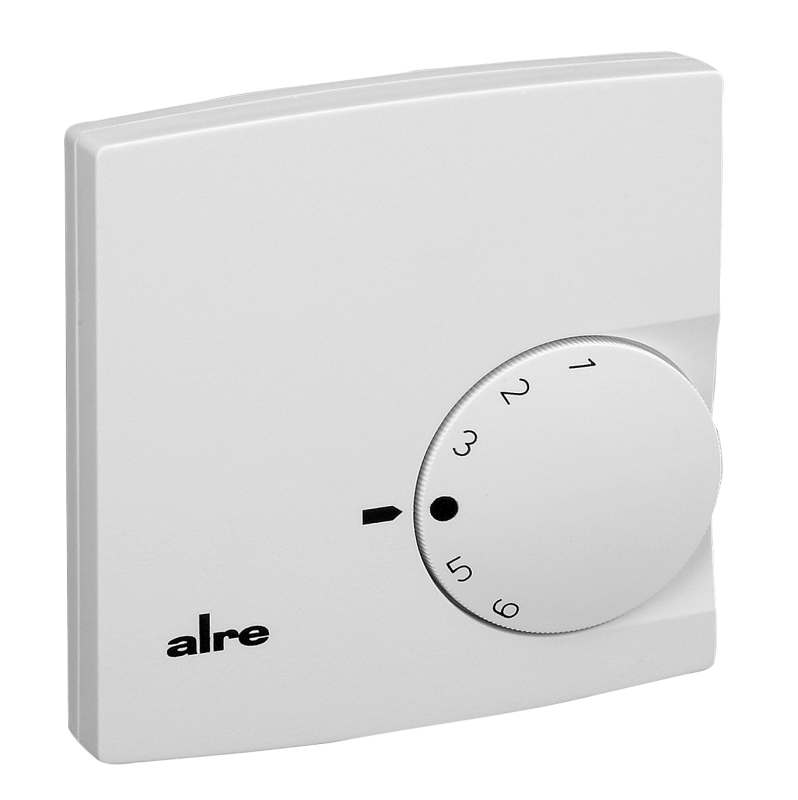

Régulateur de température ambiante, en saillie, 5…30 °C, 230 VAC, contact à ouverture

Régulateur de température ambiante électromécanique dans un boîtier apparent pour la régulation ou la surveillance des températures dans les bureaux, les pièces d’habitation et les hôtels. Particulièrement adapté à la commande de chauffages électriques de grande puissance. La rétroaction thermique permet d’obtenir un différentiel de commutation très précis (à partir d’une puissance de chauffage supérieure à 1500 W, ne pas raccorder la borne N). Le rétrécissement de la plage qui se trouve sous le bouton de réglage permet de modifier la plage de réglage.


UGS : MA010800 Catégories : , ,
Section de raccordement0,12 – 2,5 mm²
Nombre de sorties1
Nombre de sorties chauffage1
Nombre de plages de réglage1
Affichage ChauffageNon
Signal de sortiecommutant
Réglage extérieurOui
UtilisationDrehknopf
Tension de service
DesignBerlin 2000
Fonction ECO (abaissement)Non
Raccordement électriqueBornes à visser
Classe d'efficacité énergétiqueI
Couleurblanc pur, reinweiß
Couleur Numéro RAL (similaire)9010
Elément de sondebimetal
Réglage intérieurNon
Température de stockage–20 … 70 °C
Humidité max. de l'air (non condensée)95 % HR
Matériau du boîtierPlastique ABS
Max. Puissance absorbée< 0,5 W
Température max. Tension de commutation230 VAC, 50 Hz
Courant max. Courant de commutation13 (4) A
Réglage mécanique de la zoneOui
MoyenAir
Tension de commutation min.230 VAC, 50 Hz
Montage/fixationMontage apparent
État de surfacemat
Marque d'homologation ApprobationCE
Plage de réglage5 … 30 °C
Fonction de régulation Chauffage
Fonction de régulation Refroidissement
Comportement de régulation2 points
Différentiel de commutation1 K (delta T max. 4 K/h)
Elément de commutationContact bimétal
Interrupteur marche/arrêtNon
Interrupteur chauffage/refroidissementNon
Contact de commutationContact d’ouverture
contact de commutation sans potentielNon
Puissance de commutation3000 W
Indice de protectionIP30
Classe de protectionII, suivant montage correspondant
Sécurité et CEMselon norme DIN EN 60730
ÉchelleMerkziffernskala 1…6
Retour thermiqueOui
Température ambiante0 … 30 °C
CompilationAppareil complet
Dimensions (L x H x P)78,3 mm x 83,4 mm x 25,5 mm
