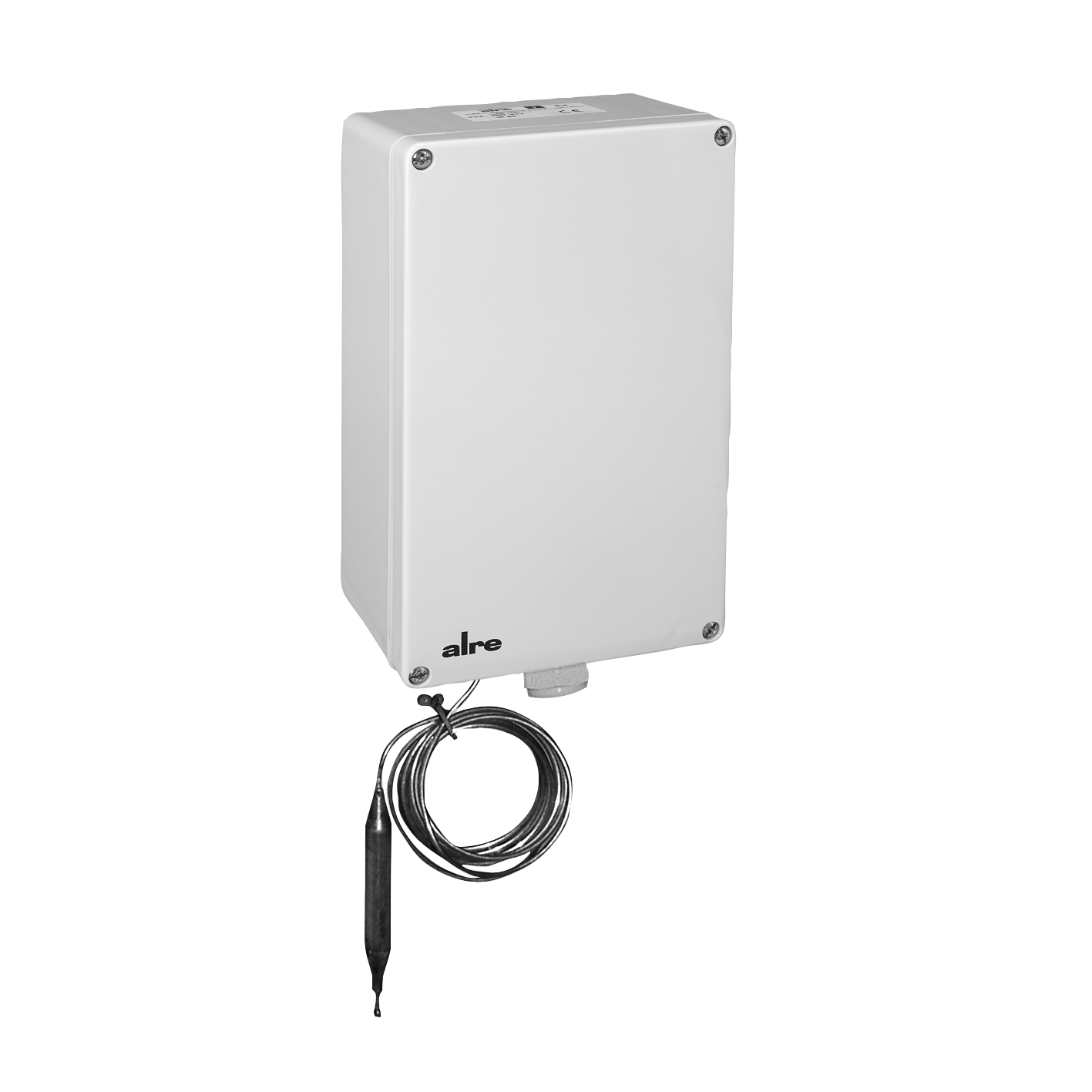

JTF-3 W
Thermostat antigel, longueur des capillaires 1,8 m, réglage intérieur
Pour protéger les serpentins de chauffage à eau chaude contre le gel. L’appareil est à sécurité intrinsèque et dispose d’un réglage de la valeur de consigne pouvant être plombé.
Pour la mesure de la température de gaz non agressifs dans le canal, il faut utiliser le filament de protection SW-200-12, pour la mesure de la température dans des fluides non agressifs, il faut utiliser le fourreau TH-140, dans des fluides agressifs, il faut utiliser le fourreau NTH-140. Les pinces de montage, les doigts de gant et le filament de protection ne font pas partie de la livraison et doivent être commandés séparément.
| Nombre de sorties | 2 |
|---|---|
| Nombre de plages de réglage | 1 |
| Signal de sortie | commutant |
| Réglage extérieur | Non |
| Tension de choc assignée | 4000 V |
| Diamètre de l'élément de sonde | 9.5 mm |
| Raccordement électrique | Bornes à visser |
| Régulation électronique | Non |
| Antidéflagrant | Non |
| Couleur | grau |
| Elément de sonde | Tube capillaire |
| Type de fonction (technique d'installation) | TW, TW |
| Version de l'appareil | Appareil en applique |
| Réglage intérieur | Oui |
| Verrouillage des contacts | Non |
| Température de stockage | –10 … 55 °C |
| Longueur de l'élément de sonde | 76 mm |
| Longueur du capillaire | 1.8 m |
| Humidité max. de l'air (non condensée) | 95 % HR |
| Matériau de la sonde | Cu |
| Matériau du boîtier | Métal Aluminium, Plastique |
| Température max. Température de la sonde | 200 °C |
| Température max. Tension de commutation | 230 VAC, 50 Hz |
| Courant max. Courant de commutation | 15 (8) A |
| Moyen | Air |
| Tension de commutation min. | 24 VAC, 50 Hz |
| Courant de commutation min. | 150 mA |
| Montage/fixation | Montage mural, Wandmontage |
| État de surface | mat |
| Plage de réglage | -10 … 12 °C |
| Fonction de régulation Chauffage | |
| Fonction de régulation Refroidissement | |
| Différentiel de commutation | Chauffage/refroidissement: 1 K |
| Différentiel de commutation réglable | Non |
| Elément de commutation | Micro-interrupteur, Mikroschalter |
| Contact de commutation | Contact inverseur |
| contact de commutation sans potentiel | Oui |
| Puissance de commutation | 3450 W |
| Indice de protection | IP65 |
| Classe de protection | I |
| Sécurité et CEM | selon norme DIN EN 60730 |
| Échelle | Grad Celsius |
| Température ambiante | −10 … 55 °C |
| Degré de pollution | 2 |

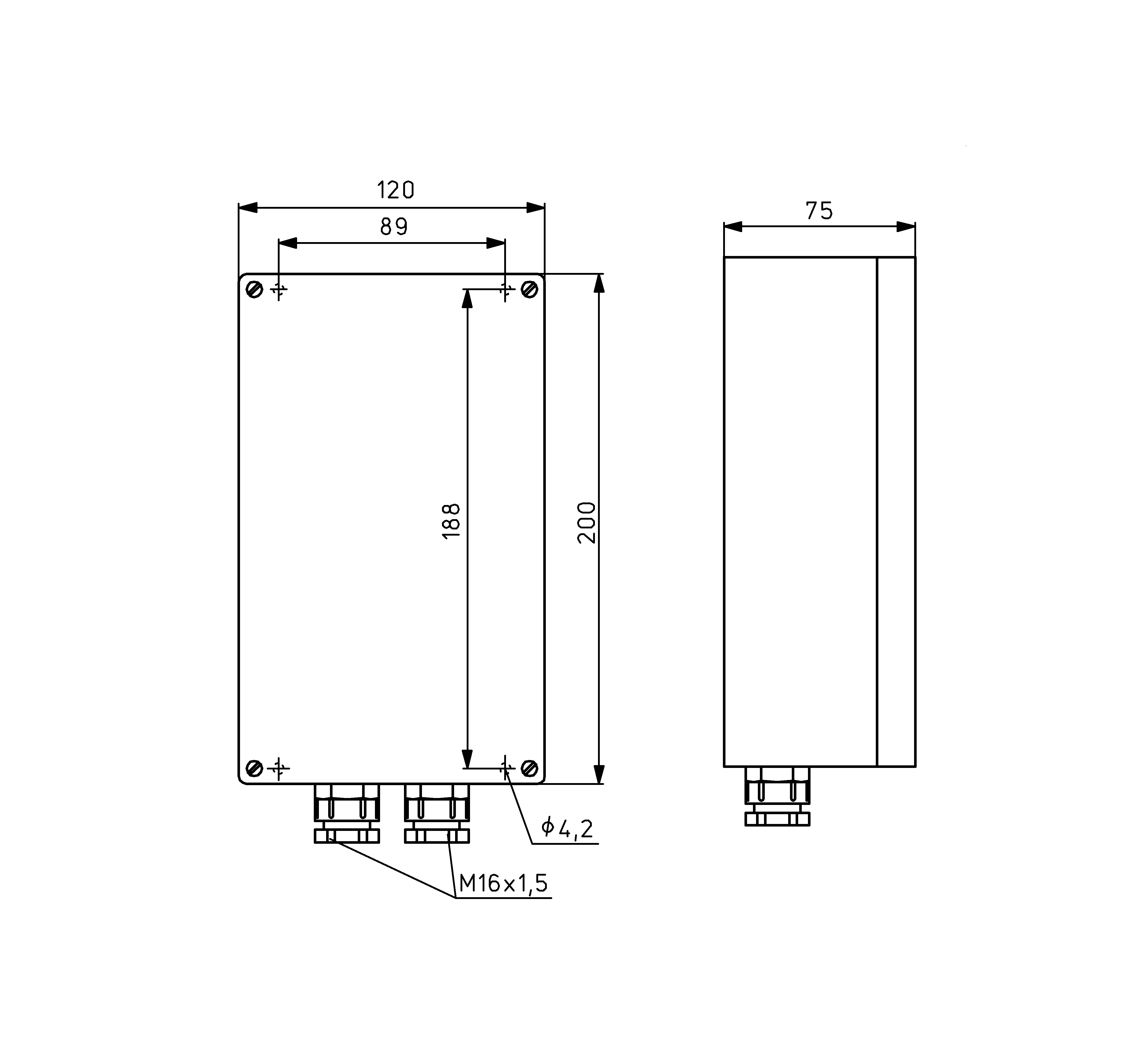

| Dimensions (L x H x P) | 120 mm x 200 mm x 75 mm |
Chargement du texte de spécification...
| Photo | Type | Réf. | Caractéristiques | |
|---|---|---|---|---|
 | SW-200-12 | C1809220 | Spirale de protection, 200 mm, acier nickelé, diamètre intérieurxextérieur 11 x 17 mm, entrée de… | Voir le produit |
 | TH-140 | C1809409 | Doigt de gant, 140 mm, laiton nickelé, diamètre intérieurxextérieur 10 x 12 mm | Voir le produit |
| NTH-140 | C1809435 | Doigt de gant, 140 mm, V4A (1.4571), diamètre intérieurxextérieur 10 x 12 mm | Voir le produit |
 | JZ-04 | E6160133 | Passage de tube capillaire pour thermostats antigel JTF et régulateurs capillaires JMT/WR/JET | Voir le produit |
 | JZ-05/1M | C1809462 | Agrafe de montage simple | Voir le produit |
 | JZ-05/6M | C1809474 | Agrafes de montage (métal) 6 pcs. | Voir le produit |
 | JZ-05/6K | C1809536 | Agrafes de montage (plastique) 6 pcs. | Voir le produit |
 | JZ-07 | E6160145 | Etrier de montage | Voir le produit |
