FETR 101.700#07

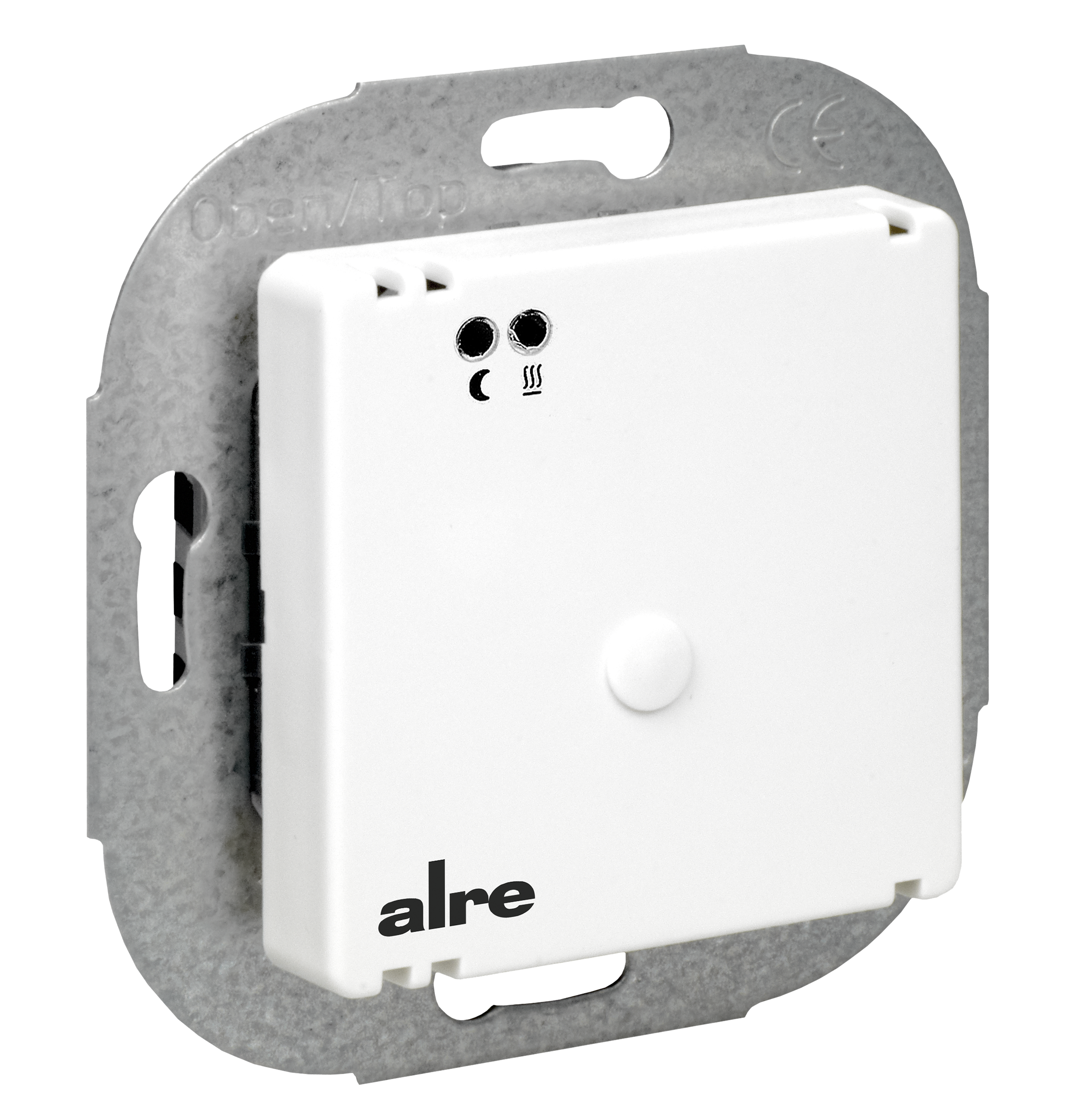

Régulateur de température du sol avec sonde à distance, UP, 10…60 °C, cache 50 x 50 mm, blanc pur, brillant, réglage intérieur
Ce régulateur électronique à deux points a été spécialement conçu pour réguler les chauffages électriques (max. 3680 W) ou à eau chaude/les chauffages d’appoint pour les sols et autres systèmes de thermorégulation de surface. Le FETR 101.700 dispose d’un réglage interne de la valeur de consigne. Il est donc particulièrement adapté à l’installation dans les administrations, les banques, les écoles, les jardins d’enfants, les musées et autres bâtiments similaires où il convient d’empêcher toute modification de la valeur de consigne par des personnes non autorisées. Sonde à distance HF-8/4-K2 (4 m) comprise dans la livraison. En cas de rupture ou de court-circuit de la sonde, le chauffage est coupé. L’entrée Abaissement de la température permet de régler une température inférieure d’environ 5 K (abaissement nocturne).
| Nombre de sorties | 1, 1 |
|---|---|
| Nombre de sorties chauffage | 1 |
| Nombre de plages de réglage | 1 |
| Affichage de la température réelle | Non |
| Version du régulateur de température | Régulateur de temp. de plancher chauffant |
| Signal de sortie | commutant |
| Réglage extérieur | Non |
| Utilisation | Dispositif interne de consigne |
| Tension de service | 230 VAC, 50 Hz |
| Design | |
| Écran | Non |
| Entrée ECO (abaissement) | 230 VAC, 50 Hz |
| Fonction ECO (abaissement) | Oui |
| ECO Réduction de la température | env. 5 K |
| Raccordement électrique | Bornes à visser |
| Régulation électronique | Oui |
| Classe d'efficacité énergétique | I |
| Couleur | blanc pur, reinweiß |
| Couleur Numéro RAL (similaire) | 9010 |
| Elément de sonde | NTC externe |
| Réglage intérieur | Oui |
| Température de stockage | –20 … 70 °C |
| Humidité max. de l'air (non condensée) | 95 % HR |
| Matériau du boîtier | Plastique PC |
| Température max. Tension de commutation | 230 VAC, 50 Hz |
| Courant max. Courant de commutation | 16 (2) A |
| Réglage mécanique de la zone | Non |
| Moyen | Air |
| Tension de commutation min. | 230 VAC, 50 Hz |
| Avec récepteur | Non |
| Montage/fixation | Mont. sous crépi (prise enc. prof. rec.) |
| État de surface | brillant |
| Plage de réglage | 10 … 60 °C, 10 … 60 °C |
| Fonction de régulation Chauffage | |
| Fonction de régulation Refroidissement | |
| Comportement de régulation | 2 points |
| Différentiel de commutation | 0,5 … 1 K |
| Différentiel de commutation réglable | Non |
| Elément de commutation | Relais |
| Interrupteur marche/arrêt | Non |
| Interrupteur chauffage/refroidissement | Non |
| Interrupteur de chauffage d'appoint | Non |
| Interrupteur/lampe Abaissement nocturne | Non |
| Contact de commutation | Contact de fermeture |
| contact de commutation sans potentiel | Non |
| Puissance de commutation | 3680 W |
| Indice de protection | IP30 |
| Classe de protection | II, suivant montage correspondant |
| Capteur externe | Oui |
| Sécurité et CEM | selon norme DIN EN 60730 |
| Échelle | Merkziffernskala 1…6 |
| Température ambiante | 0 … 40 °C |
| Type de câblage | autres |
| Compilation | Appareil de base avec recouvrement |
| Dimensions (L x H x P) | 71 mm x 71 mm x 42,5 mm |
