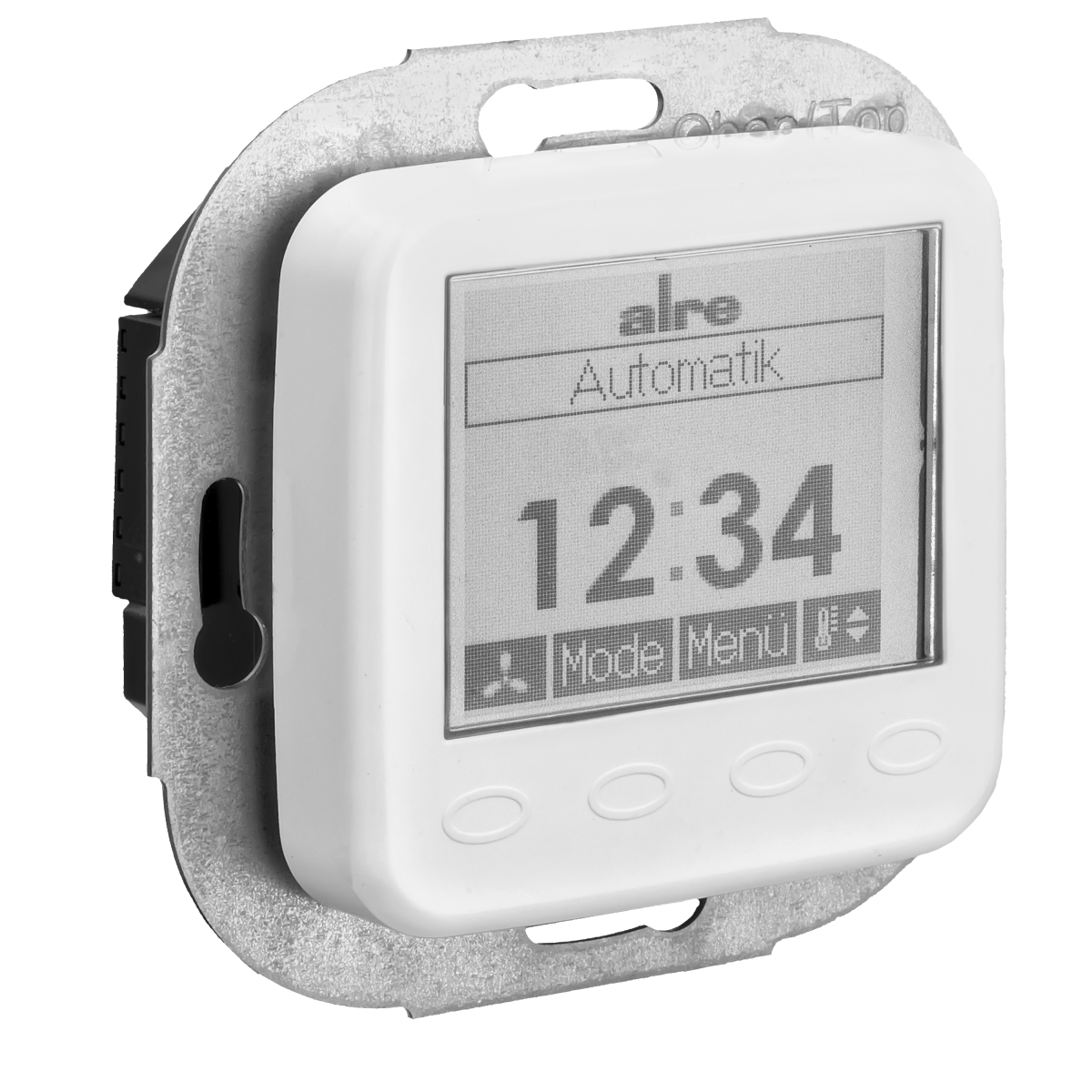

Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung passend zu BUSCH-JAEGER Reflex SI/SI Linear, reinweiß, glänzend

KTRRUu217.456#28/V2

Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230VAC, Abdeckung passend zu BUSCH-JAEGER Reflex SI/SI Linear, reinweiß, glänzend

Unterputzregler zur zeitabhängigen Heiz- / Kühlregelung von 2– und 4-Rohrsystemen in Hotel-, Wohn- und Geschäftsräumen. Durch verschiedene Varianten in nahezu alle Flächenschalterprogramme adaptierbar. Es können bis zu 5 Ventilstellantriebe (stromlos offen oder geschlossen) je Ausgang angesteuert werden. im 2-Rohr-Betrieb kann die Betriebsart über einen externen Kontakt (Change-Over), Temperaturfühler oder im Menü umgeschaltet werden. Die Uhr kann als Master für andere Regler zur ECO-Umschaltung genutzt werden. Durch einen externen Kontakt kann die Energiesparfunktion (ECO) oder Frostschutz (STANDBY) aktiviert werden. Alternativ können die Eingänge des Reglers für einen externen Temperaturfühler (Wichtung zwischen internem und externem Fühler kann eingestellt werden) oder einen Taupunktsensor (TPS) konfiguriert werden. Über eine 0 … 10 V-Schnittstelle kann ein Ventilator (EC-Lüfter) drehzahlgeregelt werden.
  • Art.-Nr.: UA220007

    Technische Daten

    Adaptiver HeizzeitbeginnJa
    Anzahl Ausgänge3
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Anzahl der Schaltprogramme7
    Anzahl Regelbereiche1
    AnzeigeartBeleuchtetes, grafisches Display
    Anzeige IsttemperaturJa
    Ausführung des TemperaturreglersKlimaregler
    Ausführung UhrDigital
    AusgangssignalSchaltend (230 VAC, 50 Hz), 0 -10 V
    AusseneinstellungJa
    BedienungBerührungssensitive Tasten
    Bemessungsstoßspannung4000 V
    Betriebsspannung230 VAC / 50 Hz
    Breite71 mm
    DesignBerlin UP
    DisplayJa
    ECO Ausgang (Absenkung)230 VAC, 50 Hz
    ECO Eingang (Absenkung)230 VAC, 50 Hz
    ECO Funktion (Absenkung)Ja
    Elektrischer AnschlussSchraub-Steckklemmen
    EnergieeffizienzklasseI oder IV
    ExplosionsgeschütztNein
    FarbeReinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementNTC intern, optional NTC extern
    GangreserveCa. 3 Tage
    Höhe71 mm
    Kürzeste Schaltzeit15 min
    Lagertemperatur oberer Wert70 °C
    Lagertemperatur unterer Wert-20 °C
    Luftfeuchte maximal (nicht kondensierend)95 % r.H
    Material GehäuseKunststoff ABS, PC, PMMA
    Maximale LeistungsaufnahmeCa. 1 W (2,2 VA)
    Maximaler Schaltstrom3 (0,5) A
    Maximale Schaltspannung230 VAC, 50 Hz
    MediumLuft, nicht aggressiv
    Minimale Schaltspannung230 VAC / 50 Hz
    Montage / BefestigungUnterputz (tiefe Dose empfohlen)
    Neutrale ZoneEinstellbar
    OberflächenbeschaffenheitGlänzend
    PartyfunktionJa
    Regelbereich oberer Wert40 °C
    Regelbereich unterer Wert5 °C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    Regelverhalten2-Punkt oder PI-PWM
    SchaltdifferenzRaumregelung < 1K, Fußbodenregelung < 2K
    Schaltdifferenz einstellbarNein
    Schaltelement2 Relais
    Schaltkontakt2 Schließer
    Schaltkontakt potentialfreiNein
    Schaltleistung690 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sensor externNein
    Sicherheit und EMVGemäß DIN EN 60730
    Tiefe46 mm
    UhrentypTag/Woche
    Umgebungstemperatur oberer Wert40 °C
    Umgebungstemperatur unterer Wert0 °C
    Verschmutzungsgrad2
    Schaltbild Schaltbild

    Downloads

    Montageanleitung

    Datenblatt

    FotoTypArt.-Nr.AusstattungArt

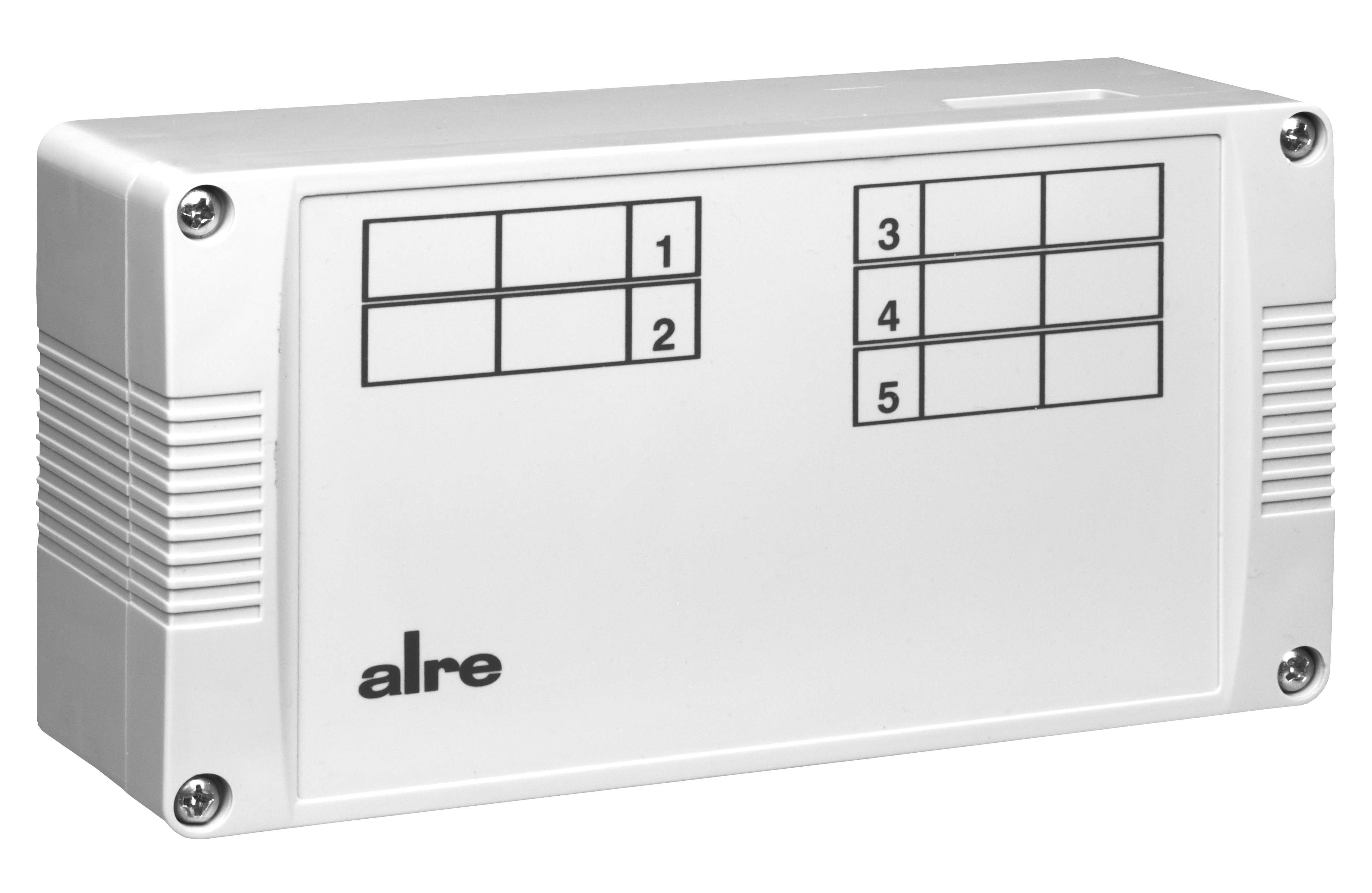

    VOORL-215.009DA490110Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 5 Raumthermostate und 20 Stellantriebe, IP20Passendes Produkt
    VOORL-215.053DA490310Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 5 Raumthermostate und 20 Stellantriebe, IP20Passendes Produkt

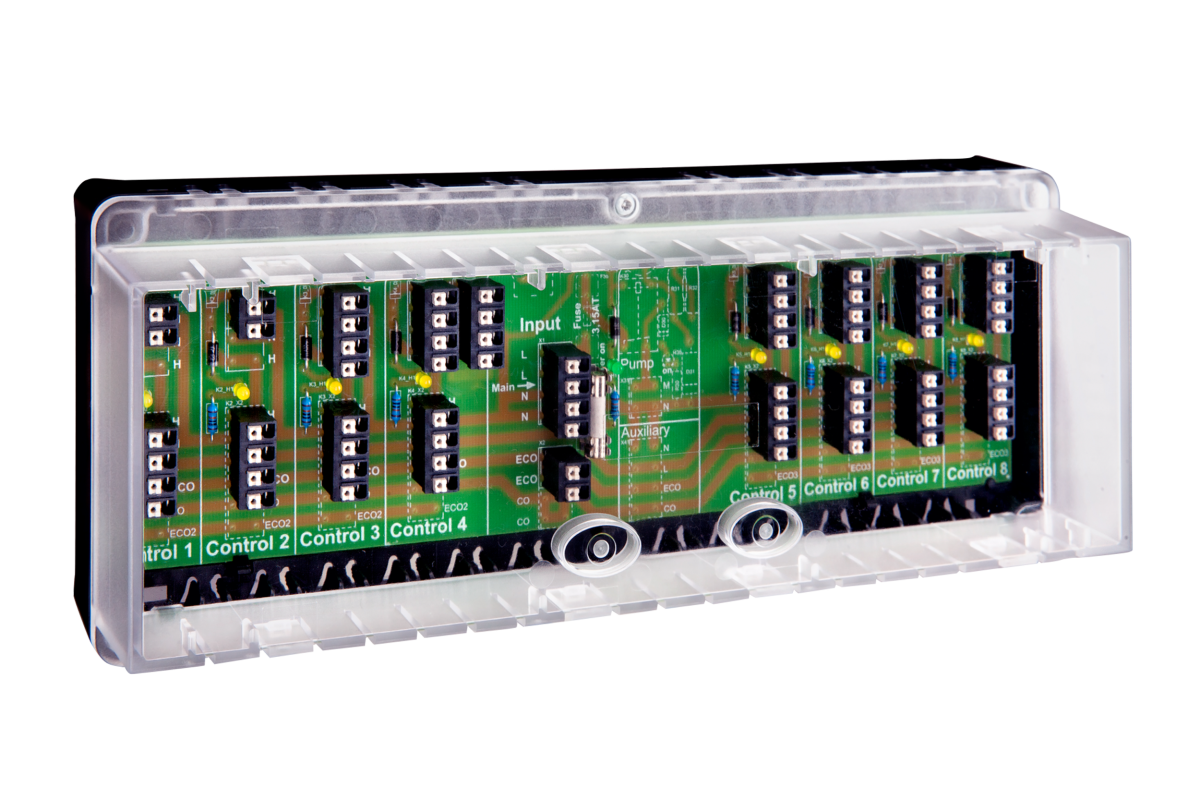

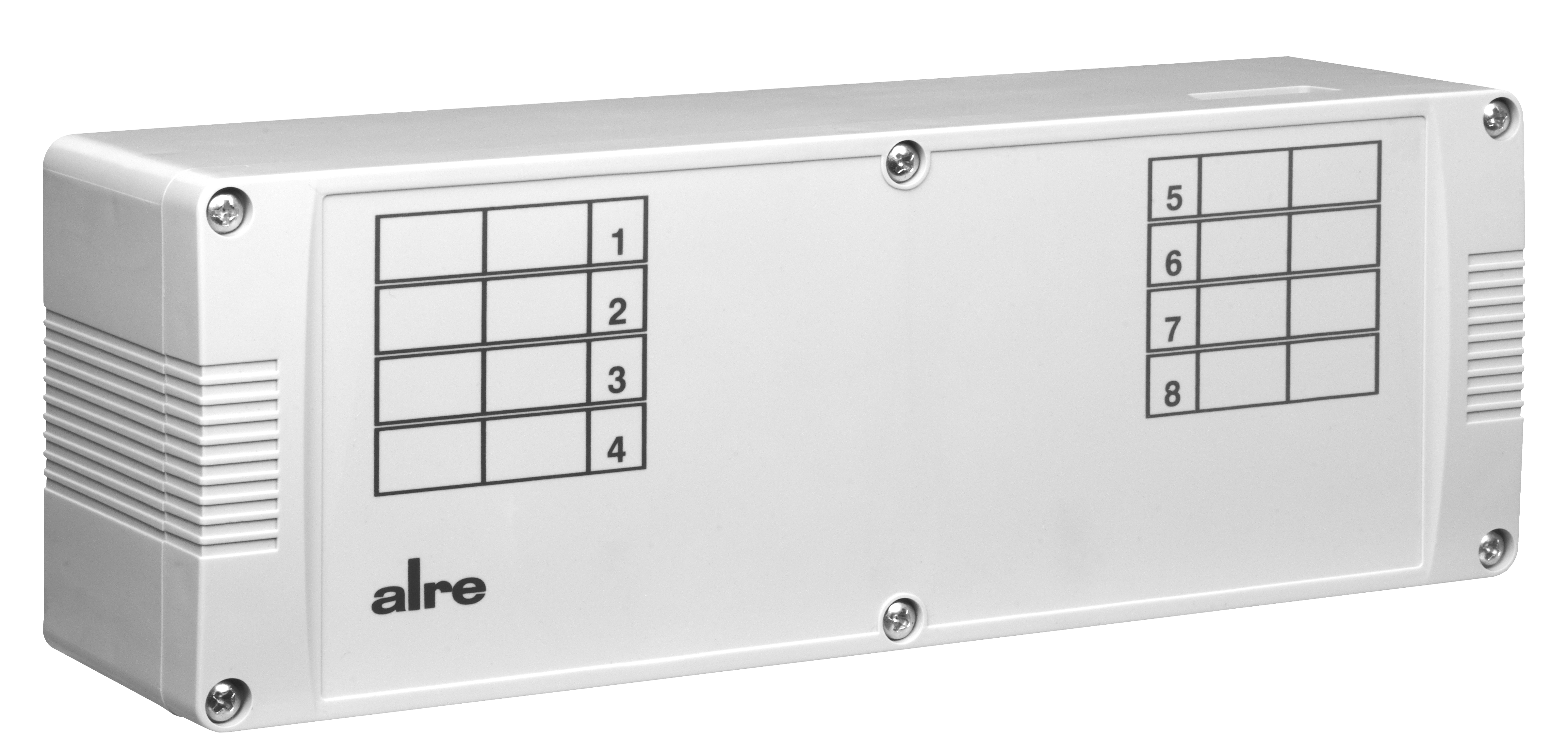

    VOORL-318.009DA490010Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 8 Raumthermostate und 32 Stellantriebe, IP20Passendes Produkt
    VOORL-318.053DA490210Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 8 Raumthermostate und 32 Stellantriebe, IP20Passendes Produkt

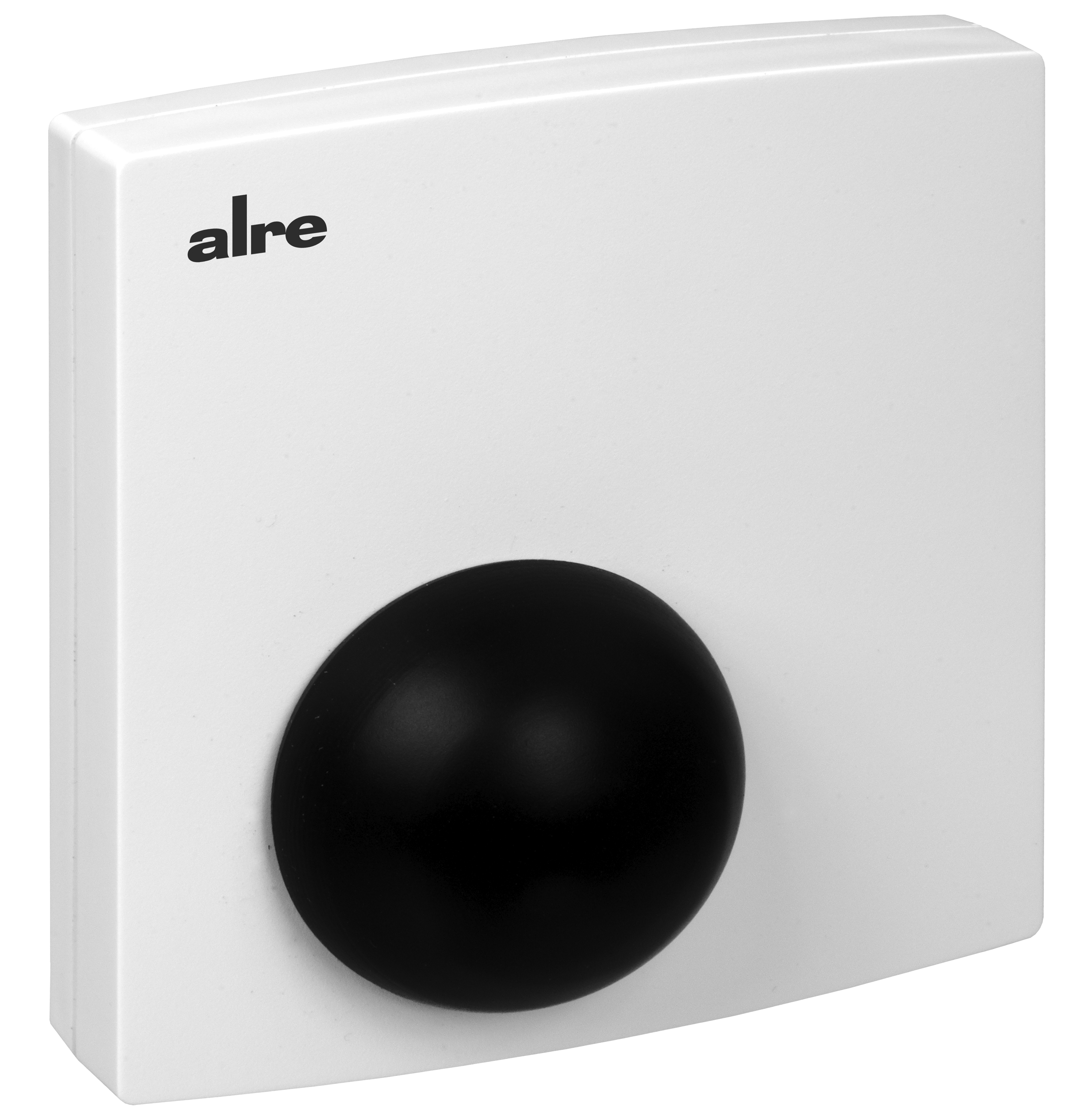

    STF-2SN080200Strahlungstemperaturfühler, 2x NTC47KZubehör

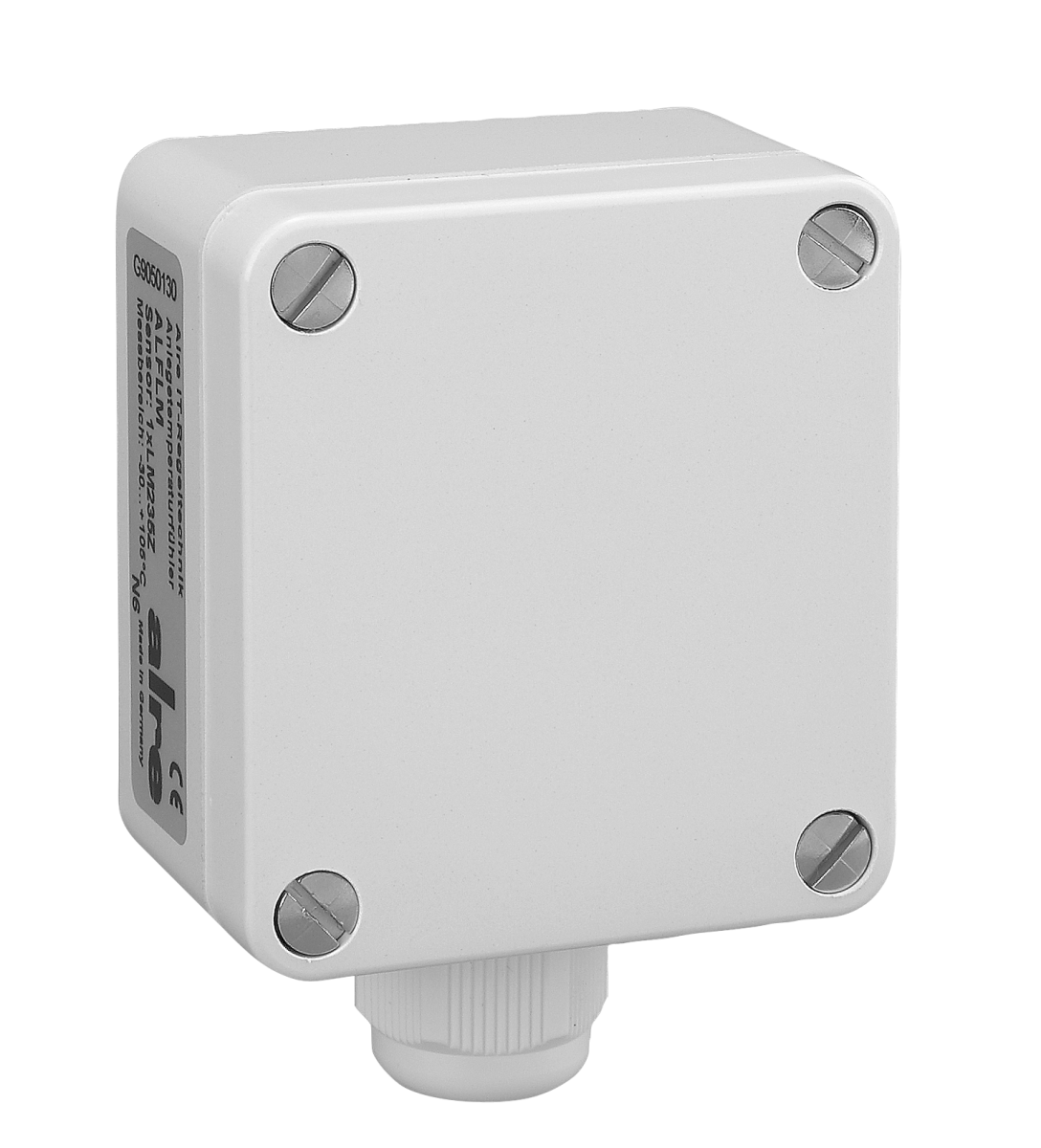

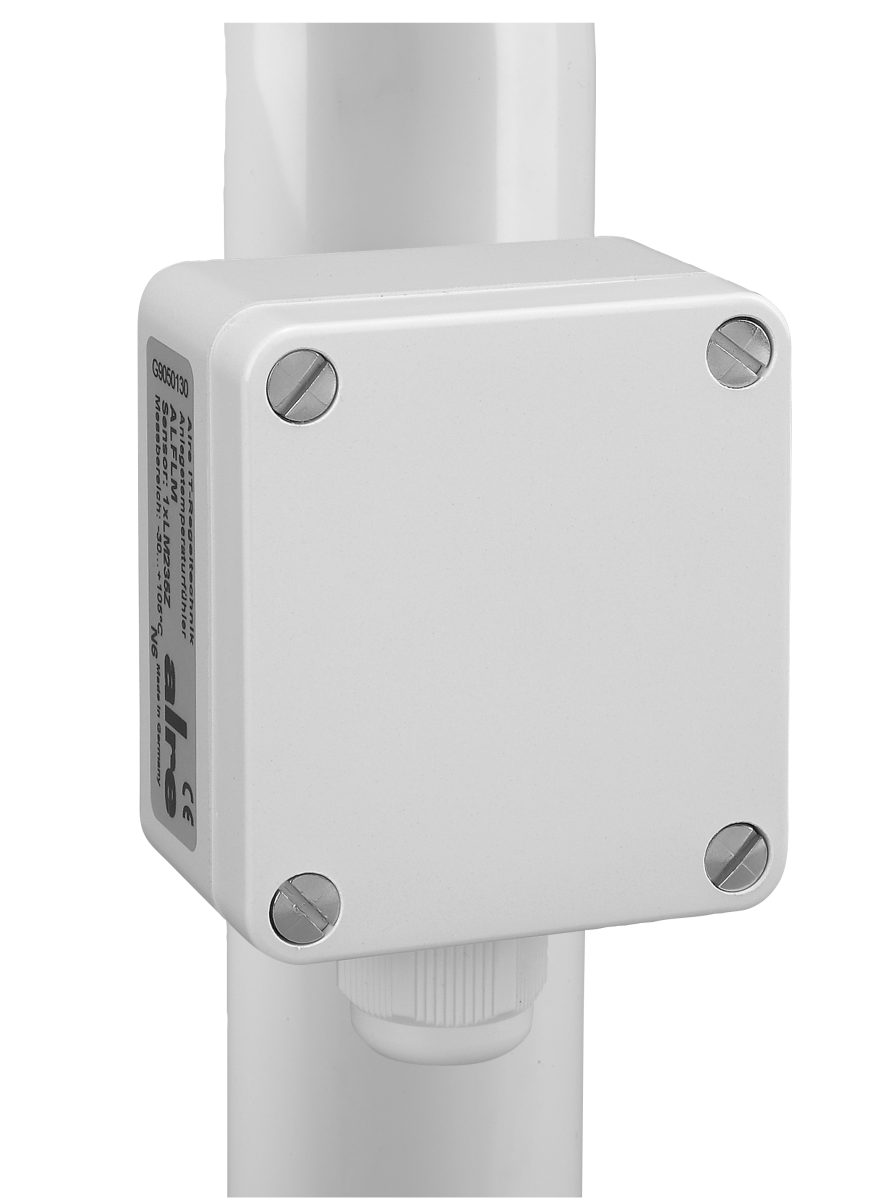

    AF-2G9040380Außentemperaturfühler, NTC47KZubehör

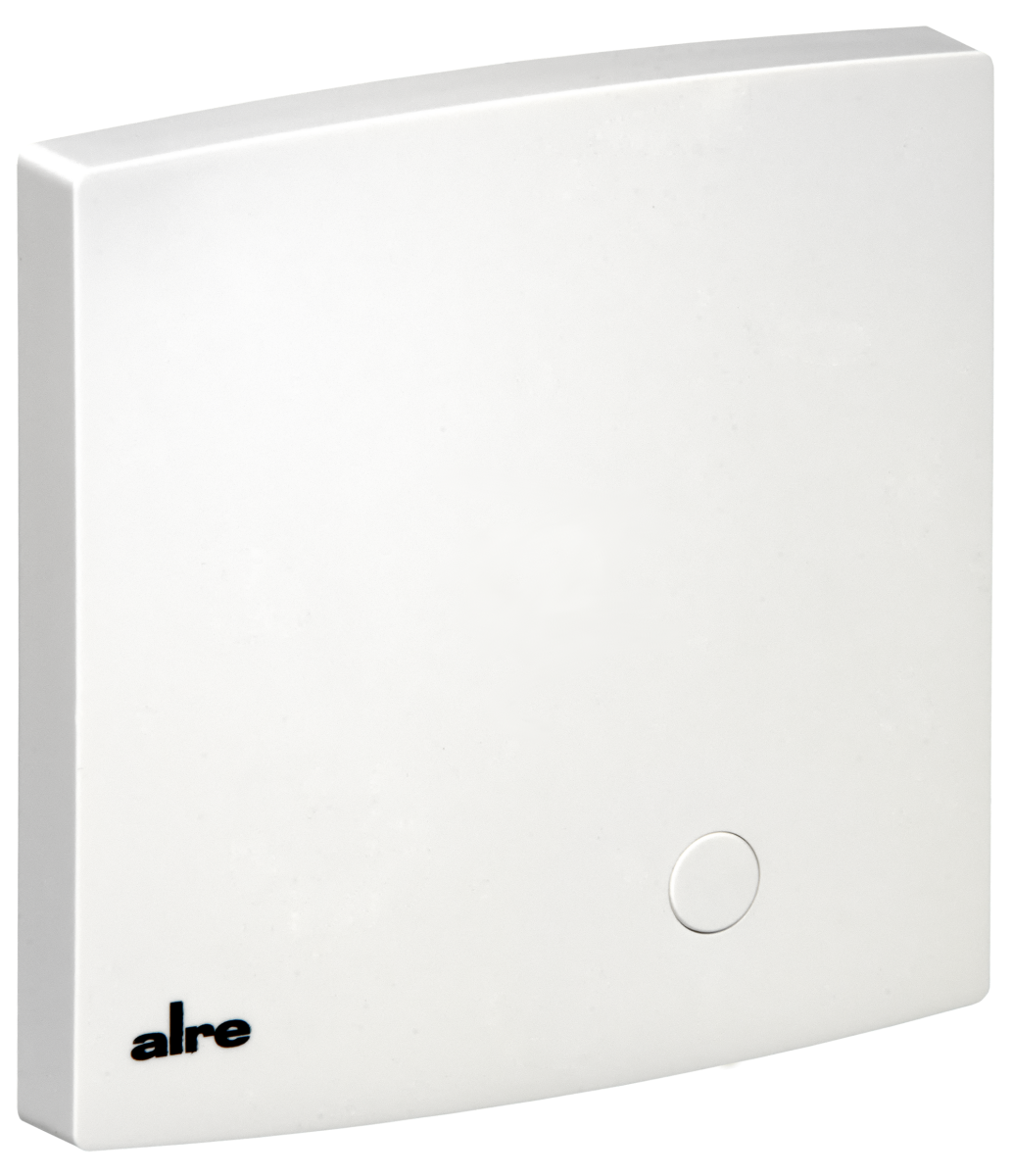

    BTF2-C47-0000SA140014Raumtemperaturfühler, NTC47K, Aufputz superflachZubehör

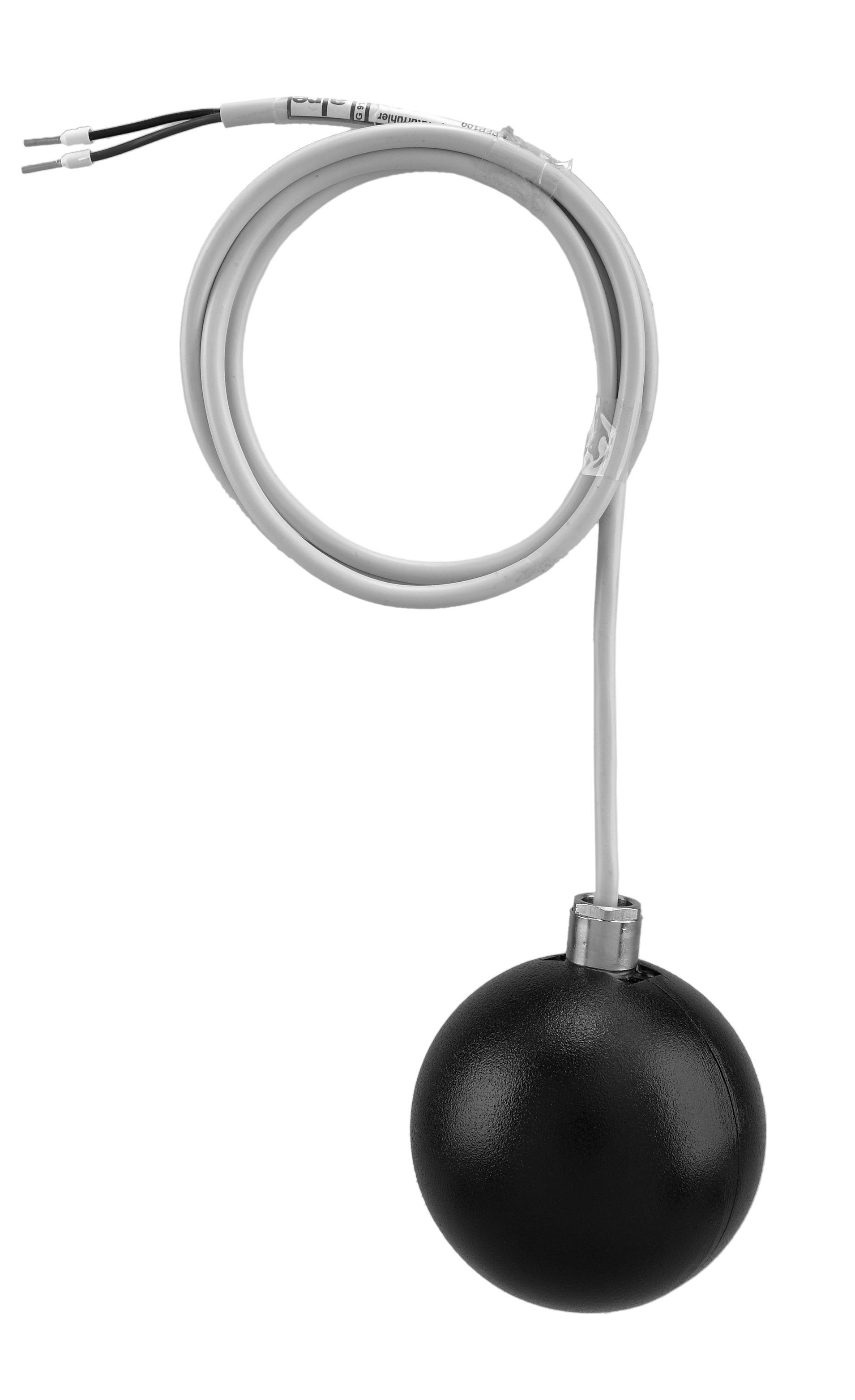

    PFC 47/6mG9130180Strahlungstemperaturfühler, Pendel, NTC47K, 6mZubehör

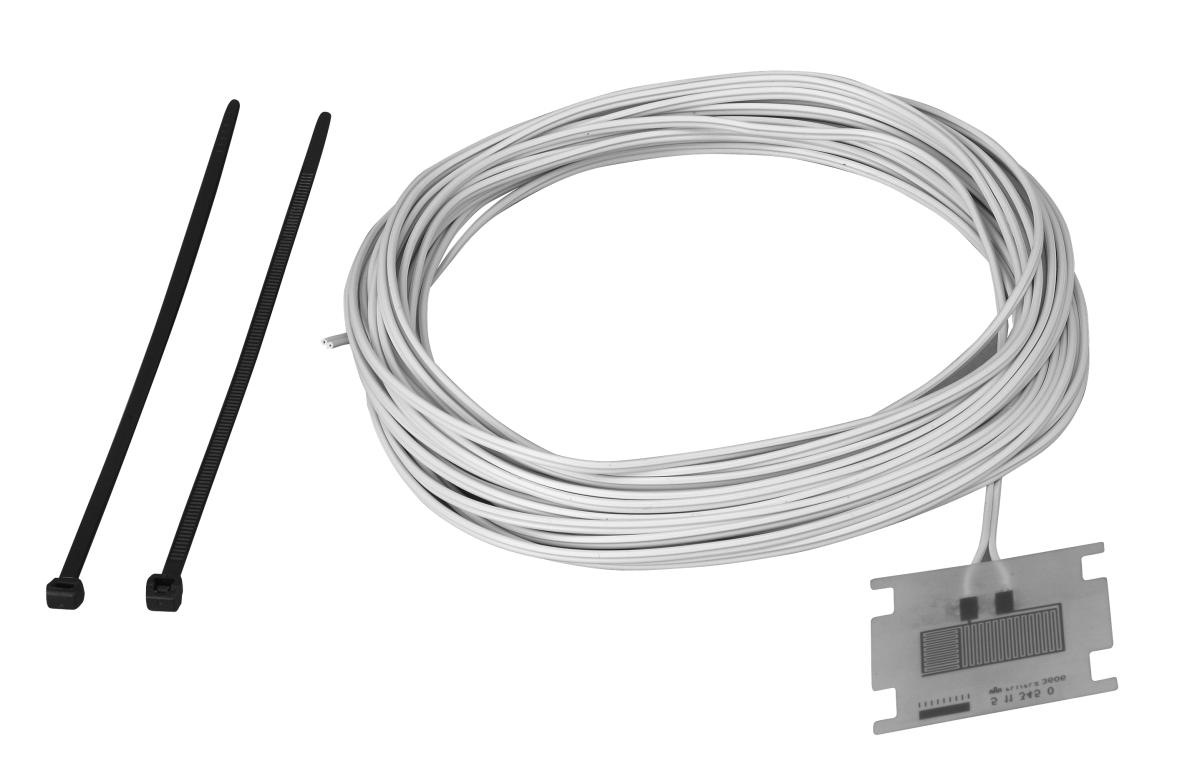

    TPS 1G8000299Taupunktsensor für Kühldecken/Matte, 10m KabelZubehör

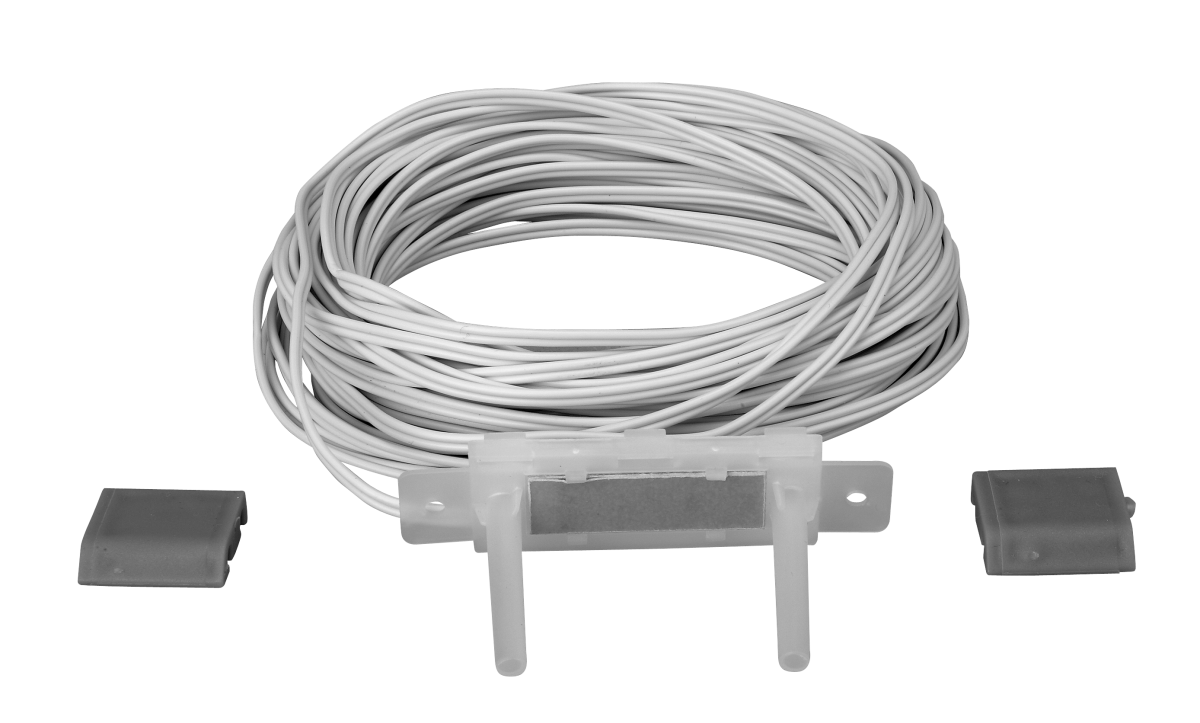

    TPS 3SN120000Taupunktsensor für Rohrleitungen, 10m KabelZubehör
    VOOPL-318.178DA480520Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20Zubehör
    TPS 2G8000300Taupunktsensor für Kühldecken/Rohr, 10m KabelZubehör

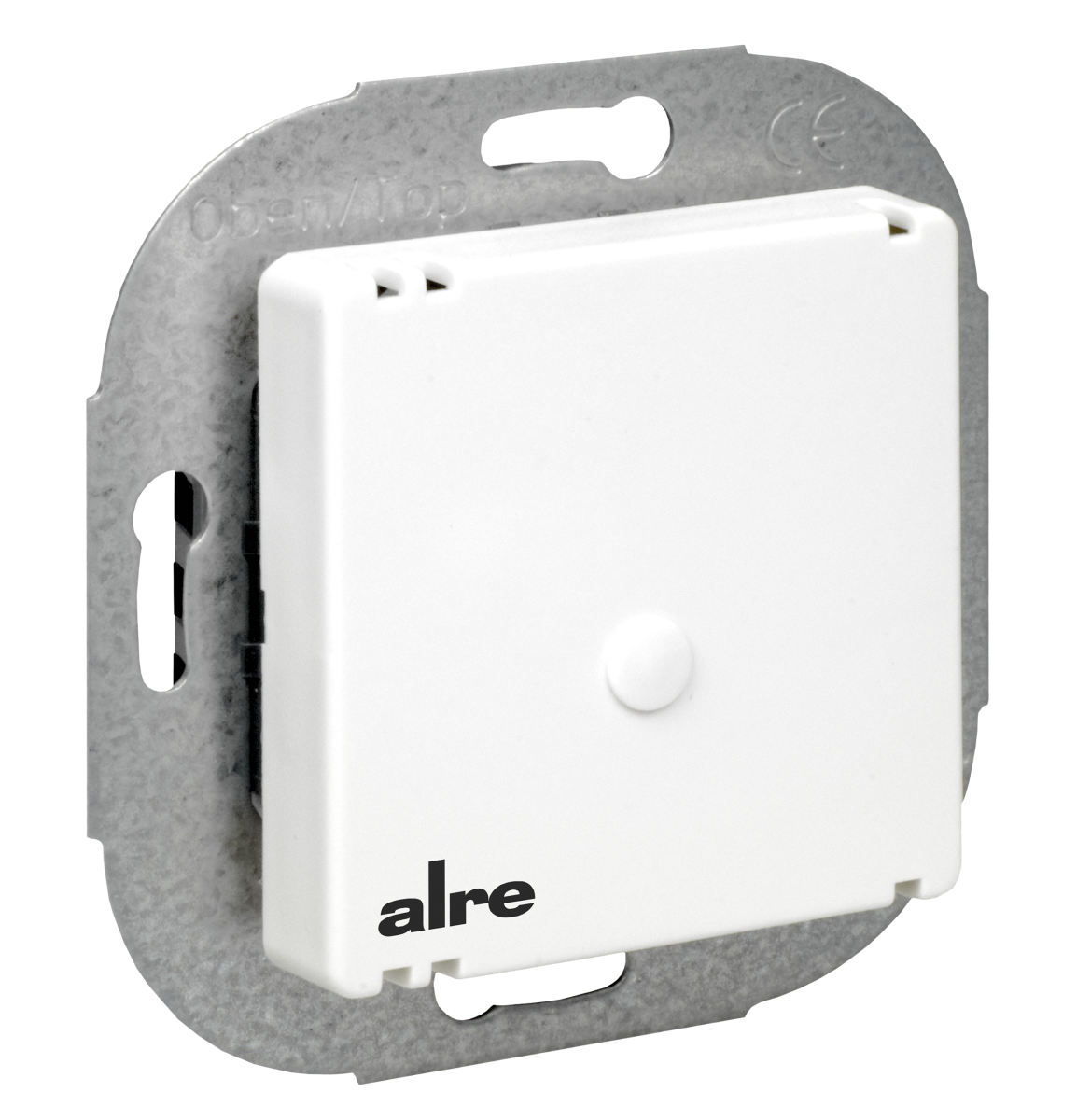

    FUFC 47-0000SN090198Raumtemperaturfühler, NTC47K, UP, Abdeckung 50x50mm, reinweiß glänzendZubehör
    ALF-2G9050160Anlegetemperaturfühler, NTC47KZubehör

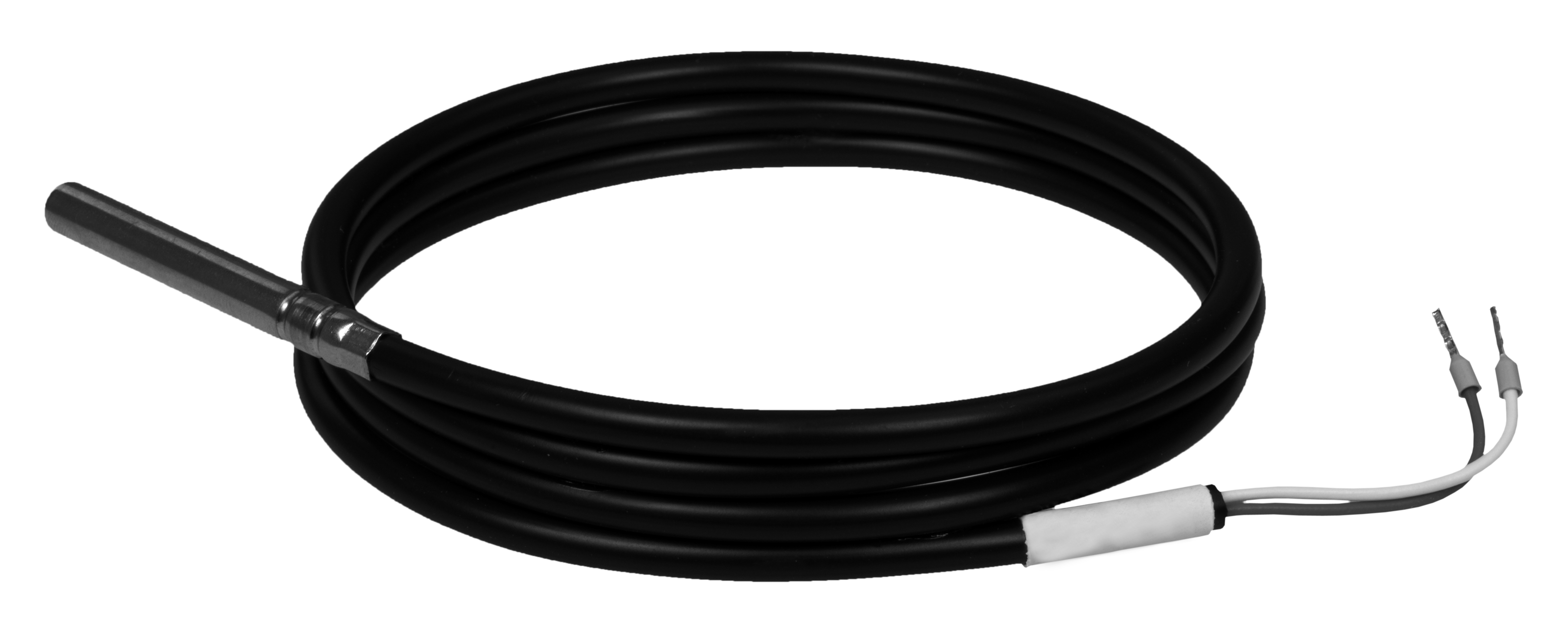

    KF-2G9031446Kabel-Temperaturfühler, NTC47K, 1,5m, Fühlerleitung PE, -35...+100°CZubehör

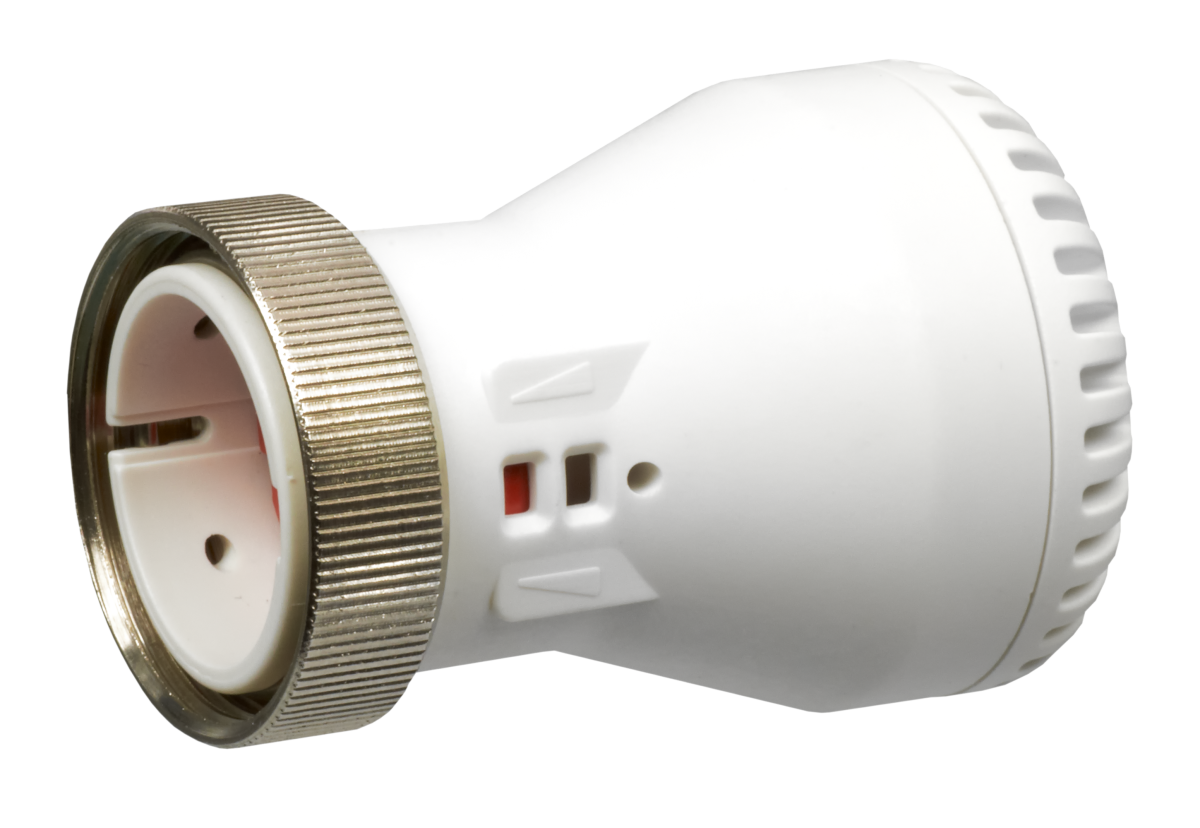

    ZBOOA-010.100H9100010Heizungsstellantrieb, 230VAC, stromlos geschlossenZubehör

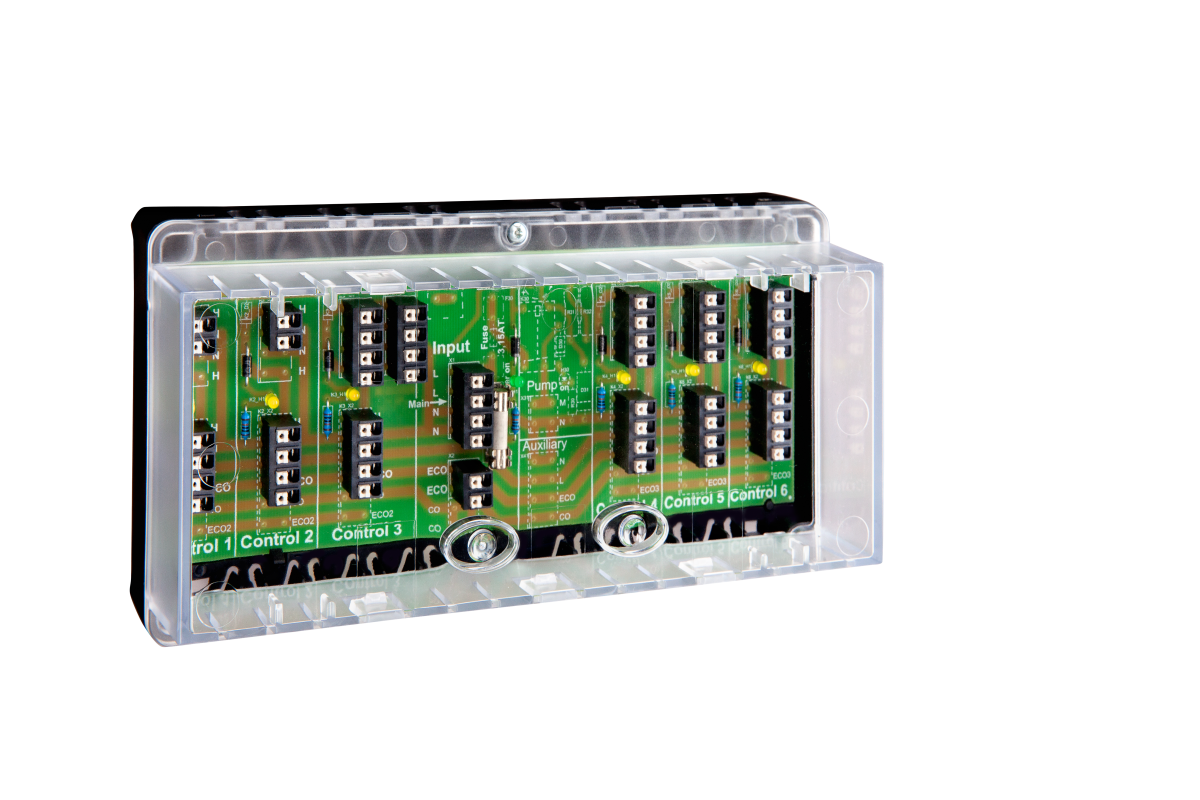

    VOOPL-216.176DA480510Klemmenleiste, max. 6 Raumthermostate und 12 Stellantriebe, IP20Zubehör
