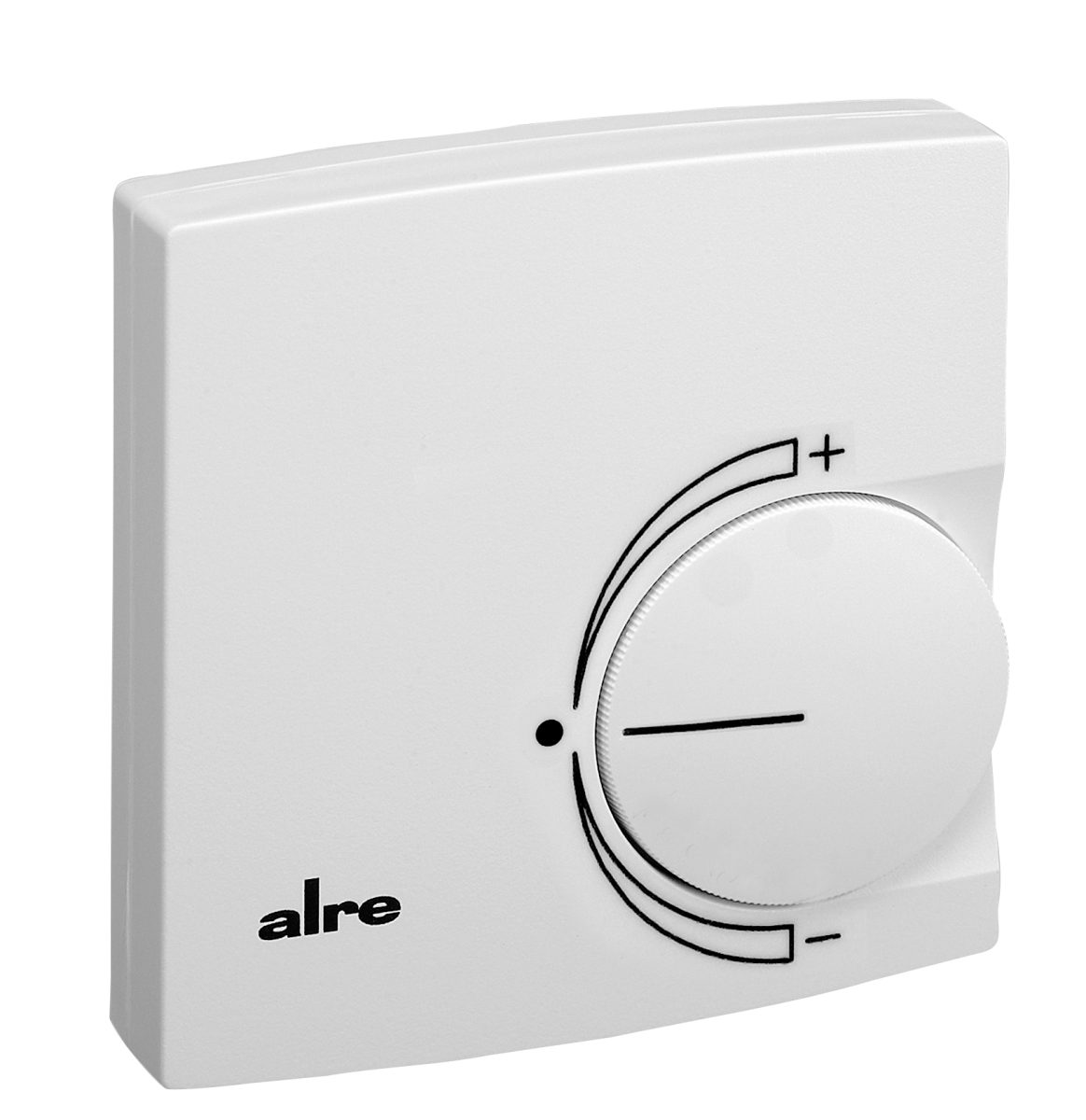

Raumtemperaturregler, Heizen/Kühlen, Aufputz, 24VAC/VDC, Ausgang 0…10V/10…0V, 2-Rohr

KTRVB-048.100

Raumtemperaturregler, Heizen/Kühlen, Aufputz, 24VAC/VDC, Ausgang 0…10V/10…0V, 2-Rohr

Elektronischer Aufputz-Klimaregler zur Heiz- und Kühlregelung in Mischkammer in Hotel-, Wohn- und Geschäftsräumen. Zur Ansteuerung von stetigen Ventilantrieben oder Luftklappen. Der werkseitig eingestellte „Nullpunkt“ von ca. 21°C kann im Gerät um +/- 5K verstellt werden. Mit dem Einstellknopf kann die Solltemperatur im Bereich von +/- 3K um den eingestellten Nullpunkt verstellt werden.
Produktanfrage
  • Art.-Nr.: DA450000

    Technische Daten

    ZusammenstellungKomplettgerät
    Ausführung des TemperaturreglersKlimaregler
    Schalter Ein / AusNein
    Schalter/Lampe NachtabsenkungNein
    Elektronische RegelungJa
    Schalter ZusatzheizungNein
    Regelbereich unterer Wert5°C
    Schalter Heizen / KühlenNein
    Breite78,3mm
    Ausführung (EC010927)leer
    Höhe83,4mm
    Tiefe25,5mm
    Farbe RAL Nummer (ähnlich)9010
    Verdrahtungsartdrei-/vieradrig
    DisplayNein
    ExplosionsgeschütztNein
    Schutzart NEMAsonstiges
    Mit EmpfängerNein
    Mit TrinkwasserschaltungNein
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Mit GeräuschniveauanzeigeNein
    Anzeige IsttemperaturNein
    Maximaler SchaltstromS: 10 (2) A; Ö: 5 (1,5) A
    Schaltkontaktkontaktlos
    Sensor externNein
    Thermische RückführungNein
    Schaltdifferenz einstellbarNein
    Anzahl Ausgänge1
    Ausgangssignal0 – 10 V
    AusseneinstellungJa
    PlombierbarNein
    Betriebsspannung24 VAC / 50 Hz, 24 VDC
    DesignBerlin 2000
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    Farbeanthr. grau (RAL7016), Fronts. transp.
    FühlerelementNTC intern
    Schaltdifferenzca. 10…25 Pa
    Lagertemperatur unterer Wert-20°C
    Lagertemperatur oberer Wert70°C
    Material GehäuseKunststoff ABS
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Montage / BefestigungAufputz
    Oberflächenbeschaffenheitmatt
    Schaltkontakt potentialfreiNein
    Regelbereich oberer Wert30°C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    SkalaGrad Celsius
    SchaltelementElektronik mit analogem Ausgangssignal
    SchutzartIP30
    SchutzklasseIII
    Sicherheit EMVgemäß DIN EN 60730
    BedienungDrehknopf
    Umgebungstemperatur oberer Wert50°C
    Umgebungstemperatur unterer Wert0°C
    Verschmutzungsgrad2
    Luftfeuchte maximal (nicht kondensierend)95% r.H
    Schalter Aus / Komfort / ECONein
    SchaltbildDA450000 Schaltbild
