RTBSB-001.045
Raumtemperaturregler, Aufputz, -20…+30°C, 230VAC, Wechsler
Elektromechanischer Raumtemperaturregler im Aufputzgehäuse zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Geeignet für alle Heizungsarten. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden.
Art.-Nr.: MA011200
Technische Daten
| Anschlussquerschnitt | 0,12 mm² bis 2,5 mm² |
| Anzahl Ausgänge | 2 |
| Anzahl der Ausgänge Heizung | 1 |
| Anzahl der Ausgänge Kühlung | 1 |
| Anzahl Regelbereiche | 1 |
| Anzeige Heizen | Nein |
| Anzeige Isttemperatur | Nein |
| Ausführung des Temperaturreglers | Raumtemperaturregler |
| Ausgangssignal | Schaltend (230 VAC, 50 Hz) |
| Ausseneinstellung | Ja |
| Bedienung | Drehknopf |
| Betriebsspannung | 230 VAC / 50 Hz |
| Breite | 78,3 mm |
| Design | Berlin 2000 |
| Display | Nein |
| ECO Funktion (Absenkung) | Nein |
| Elektrischer Anschluss | Schraubklemmen |
| Elektronische Regelung | Nein |
| Energieeffizienzklasse | I |
| Explosionsgeschützt | Nein |
| Farbe | Reinweiß |
| Farbe RAL Nummer (ähnlich) | 9010 |
| Fühlerelement | Bimetall |
| Höhe | 83,4 mm |
| Inneneinstellung | Nein |
| Lagertemperatur oberer Wert | 70 °C |
| Lagertemperatur unterer Wert | -20 °C |
| Luftfeuchte maximal (nicht kondensierend) | 95 % r.H |
| Material Gehäuse | Kunststoff ABS |
| Maximale Leistungsaufnahme | < 0,5 W |
| Maximaler Schaltstrom | Heizen 10 (4) A, Kühlen 5 (2) A |
| Maximale Schaltspannung | 230 VAC, 50 Hz |
| Mechanische Bereichseineingung | Ja |
| Medium | Luft, nicht aggressiv |
| Minimale Schaltspannung | 230 VAC / 50 Hz |
| Montage / Befestigung | Aufputz |
| Oberflächenbeschaffenheit | Matt |
| Prüfzeichen Approbation | CE |
| Regelbereich oberer Wert | 30 °C |
| Regelbereich unterer Wert | -20 °C |
| Regelfunktion Heizen | Ja |
| Regelfunktion Kühlen | Ja |
| Regelverhalten | 2-Punkt |
| Schaltdifferenz | Ca. 1,5 K (delta T max. 4 K/h) |
| Schaltdifferenz einstellbar | Nein |
| Schaltelement | Bimetallkontakt |
| Schalter Ein / Aus | Nein |
| Schalter Heizen / Kühlen | Nein |
| Schaltkontakt | Wechsler |
| Schaltkontakt potentialfrei | Nein |
| Schaltleistung | 2300 W bzw. 1150 W |
| Schutzart | IP30 |
| Schutzklasse | II, nach entsprechender Montage |
| Sensor extern | Nein |
| Sicherheit und EMV | Gemäß DIN EN 60730 |
| Skala | Grad Celsius |
| Thermische Rückführung | Ja |
| Tiefe | 25,5 mm |
| Umgebungstemperatur oberer Wert | 30 °C |
| Umgebungstemperatur unterer Wert | -20 °C |
| Zusammenstellung | Komplettgerät |
| Schaltbild | |
| Foto | Typ | Art.-Nr. | Ausstattung | Art |
|---|---|---|---|---|
 | VOORL-215.009 | DA490110 | Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 5 Raumthermostate und 20 Stellantriebe, IP20 | Passendes Produkt |
| VOORL-215.053 | DA490310 | Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 5 Raumthermostate und 20 Stellantriebe, IP20 | Passendes Produkt |
 | VOORL-318.009 | DA490010 | Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 8 Raumthermostate und 32 Stellantriebe, IP20 | Passendes Produkt |
| VOORL-318.053 | DA490210 | Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 8 Raumthermostate und 32 Stellantriebe, IP20 | Passendes Produkt |
 | ZBOOA-010.100 | H9100010 | Heizungsstellantrieb, 230VAC, stromlos geschlossen | Zubehör |
 | VOOPL-216.176 | DA480510 | Klemmenleiste, max. 6 Raumthermostate und 12 Stellantriebe, IP20 | Zubehör |
 | VOOPL-318.178 | DA480520 | Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20 | Zubehör |
 | ZBOOA-010.185 | G8990010 | Stellantrieb "Stella" 230V NC für den automatischen hydraulischen Abgleich | Zubehör |

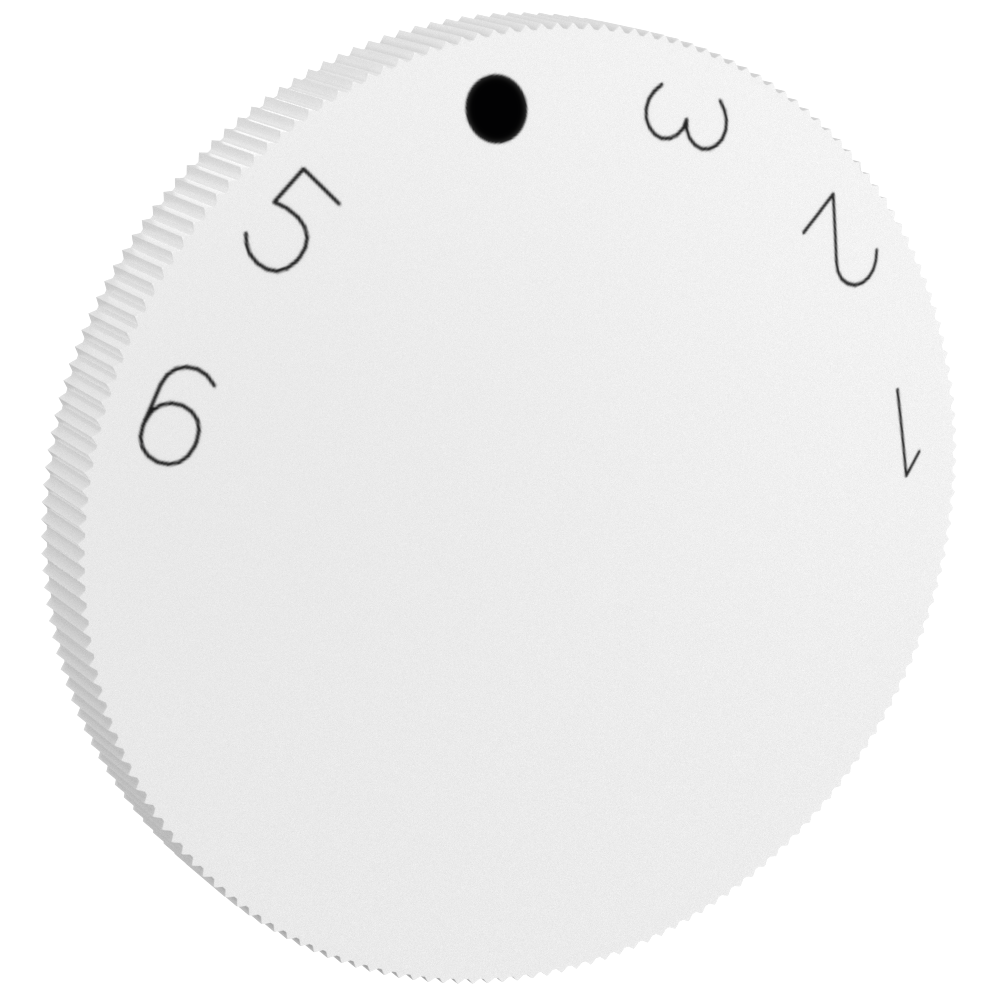

 | ET-10 | MA990002 | Einstellknopf für Geräte der Serie B2000, Skala 1...6, reinweiß, glänzend | Zubehör |
