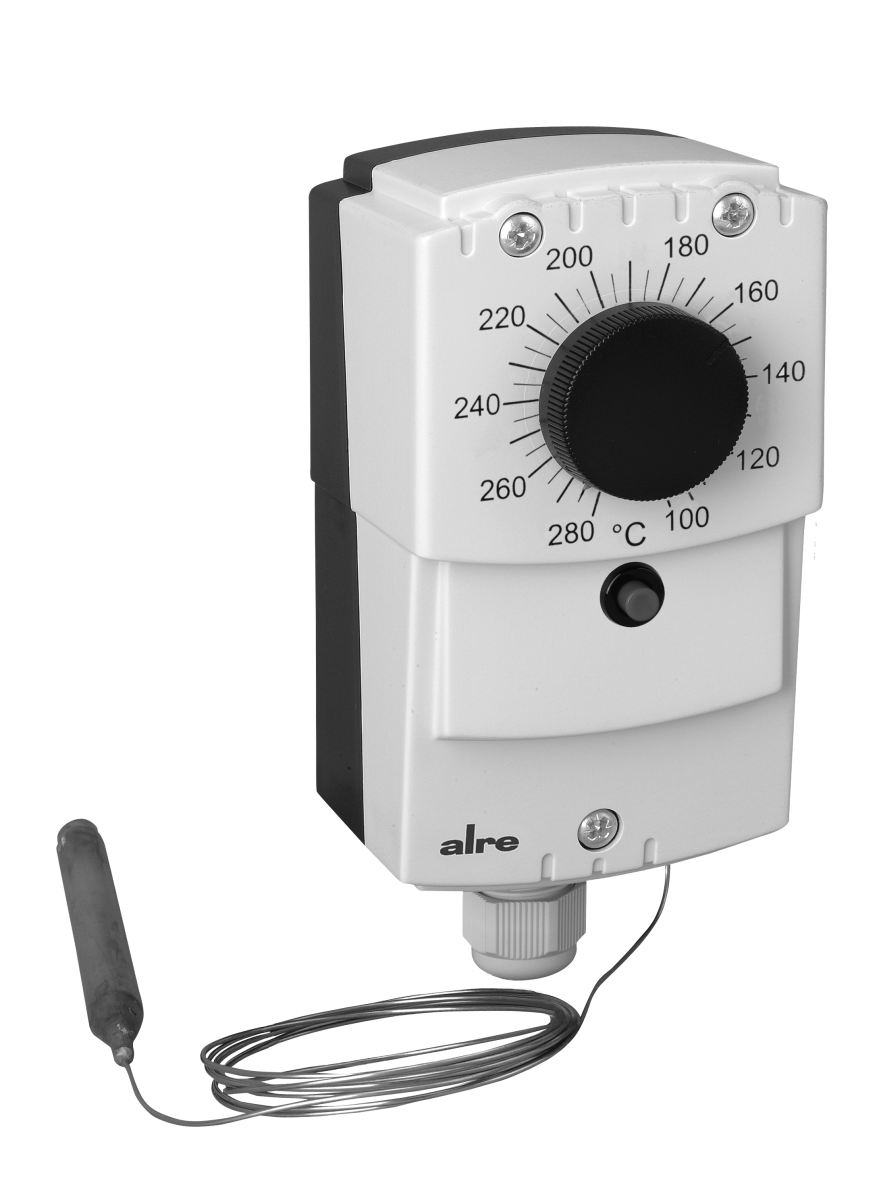

JET-153
Kapillar-Thermostat, Wandmontage, 100…280°C, Außeneinstellung, Außenrückstellung, Kapillarlänge 1,8m
Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger Medien. Besonders geeignet für Wandmontage. Bei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200-12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwenden. Tauchhülsen oder Schutzwendel gehören nicht zum Lieferumfang.
Art.-Nr.: JA044300
Technische Daten
| Anzahl Ausgänge | 2 |
| Anzahl Regelbereiche | 1 |
| Ausgangssignal | Schaltend |
| Ausseneinstellung | Ja |
| Bedienung | Drehknopf, Rückstelltaste |
| Bemessungsstoßspannung | 4000 V |
| Betriebsspannung | Keine |
| Durchmesser Fühlerelement | 6 mm |
| Elektrischer Anschluss | Schraubklemmen |
| Elektronische Regelung | Nein |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Farbe RAL Nummer (ähnlich) | 7016/7035 |
| Funktionstyp (Anlagentechnik) | TB |
| Fühlerelement | Kapillarrohr |
| Geräteausführung | Aufbaugerät |
| Inneneinstellung | Nein |
| Lagertemperatur oberer Wert | 55 °C |
| Lagertemperatur unterer Wert | -20 °C |
| Luftfeuchte maximal (nicht kondensierend) | 95 % r.H |
| Länge Fühlerelement | 80 mm |
| Länge Kapillar | 1,8 m |
| Material Fühler | Cu (Kapillar aus V2A) |
| Material Gehäuse | Kunststoff |
| Max. Fühlertemperatur | 320 °C |
| Maximaler Schaltstrom | 15 (8) A |
| Maximale Schaltspannung | 230 VAC, 50 Hz |
| Mechanische Bereichseineingung | Ja |
| Medium | Gas / Flüssigstoffe (nicht aggressiv) |
| Minimaler Schaltstrom | 150 mA |
| Minimale Schaltspannung | 24 VAC / 50 Hz |
| Montage / Befestigung | Wandmontage |
| Oberflächenbeschaffenheit | Matt |
| Regelbereich oberer Wert | 280 °C |
| Regelbereich unterer Wert | 100 °C |
| Regelfunktion Heizen | Ja |
| Regelfunktion Kühlen | Ja |
| Schaltdifferenz einstellbar | Nein |
| Schaltelement | Mikroschalter |
| Schaltkontakt | Wechsler |
| Schaltkontakt potentialfrei | Ja |
| Schaltleistung | 3450 W |
| Schutzart | IP65 |
| Schutzklasse | I |
| Sicherheit und EMV | Gemäß DIN EN 60730 |
| Skala | Grad Celsius |
| Umgebungstemperatur oberer Wert | 55 °C |
| Umgebungstemperatur unterer Wert | -20 °C |
| Verschmutzungsgrad | 2 |
| Schaltbild | |
| Foto | Typ | Art.-Nr. | Ausstattung | Art |
|---|---|---|---|---|
 |
TH-280 | C1809440 | Tauchhülse, 280mm, Ms vernickelt, Durchmesser InnenxAußen 8x10mm | Zubehör |
|
NTH-200 | C1809439 | Tauchhülse, 200mm, V4A (1.4571), Durchmesser InnenxAußen 8x10mm | Zubehör |
|
NTH-280 | C1809441 | Tauchhülse, 280mm, V4A (1.4571), Durchmesser InnenxAußen 8x10mm | Zubehör |
 |
SW-200-12 | C1809220 | Schutzwendel, 200mm, Stahl vernickelt, Durchmesser InnenxAußen 11x17mm, Leitungseinführung 11,8mm | Zubehör |
|
TH-100 | C1809310 | Tauchhülse, 100mm, Ms vernickelt, Durchmesser InnenxAußen 8x10mm | Zubehör |
|
TH-200 | C1809438 | Tauchhülse, 200mm, Ms vernickelt, Durchmesser InnenxAußen 8x10mm | Zubehör |
 |
JZ-04 | E6160133 | Kapillarrohr-Durchführung für Frostschutzthermostate JTF und Kapillarregler JMT/WR/JET | Zubehör |
|
NTH-100 | C1809308 | Tauchhülse, 100mm, V4A (1.4571), Durchmesser InnenxAußen 8x10mm | Zubehör |
