Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 4-Kanal, IP20

HTFRL-214.140

Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 4-Kanal, IP20

4-Kanal Funk-Temperaturaktor zur Montage im Heizkreisverteiler. max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen. Das Oberteil kann zum Anlernen der Funksensoren in den einzelnen Räumen abgenommen werden. Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie. Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen der Räume (b@home) bzw. der Sensoren sehr einfach durchgeführt werden.
Produktanfrage
  • Art.-Nr.: BA121000

    Technische Daten

    b@home
    Breite90mm
    Tiefe55mm
    Höhe175mm
    Anzahl Ausgänge5
    Anzahl Regelbereiche1
    Ausgangssignalschaltend
    Bedienunginnenliegender Sollwertsteller
    Betriebsspannung230 VAC / 50 Hz
    Elektrischer AnschlussSchraub-Steckklemmen
    Farbelichtgrau
    Schaltdifferenzca. 0,5 K (delta T max. 4 K/h)
    Lagertemperatur oberer Wert70°C
    Lagertemperatur unterer Wert-20°C
    Material GehäuseKunststoff ABS
    Maximale Schaltspannung230 VAC, 50 Hz
    Maximaler Schaltstrom3 (1) A
    Montage / BefestigungWandmontage
    Oberflächenbeschaffenheitmatt
    Schaltdifferenz einstellbarNein
    Regelbereich oberer Wert30°C
    Regelbereich unterer Wert5°C
    Regelfunktion HeizenJa
    SchaltelementRelais
    SchaltkontaktSchließer
    Schaltleistung345 WAC, 24 WDC
    SchutzartIP20
    SchutzklasseI
    Sicherheit EMVgemäß DIN EN 60730
    Umgebungstemperatur oberer Wert50°C
    Umgebungstemperatur unterer Wert-10°C
    Luftfeuchte maximal (nicht kondensierend)95% r.H
    Bussystem KNXNein
    Bussystem KNX-FunkNein
    Bussystem FunkbusNein
    Bussystem LONNein
    Bussystem PowernetNein
    Bussystemsonstige
    Funk bidirektionalJa
    Mit BusankopplungJa
    Busmodul abnehmbarJa
    Stellgröße stetigNein
    Stellgröße schaltendJa
    VentilschutzfunktionJa
    HandschaltungNein
    Geeignet für DimmerNein
    Geeignet für PulsdrückerNein
    Geeignet für RollladenschalterNein
    Geeignet für JalousieschalterNein
    Geeignet für Jalousie-/RollladenschalterNein
    Geeignet für SchalterNein
    Im GehäuseJa
    Im RöhrensockelgehäuseNein
    Als Modul/PlatineNein
    Tast-BetriebJa
    Mit FunkhandsenderNein
    Mit FunkcodiergerätNein
    Mit FunktasterNein
    Anzahl der Relais5
    WerkstoffKunststoff
    WerkstoffgüteThermoplast
    HalogenfreiJa
    Oberflächenschutzlackiert
    Farbe RAL Nummer (ähnlich)7035
    TransparentNein
    Schutzart NEMAsonstiges
    Modulationsonstiges
    Anzahl der Kanäle/Zone5
    Regelfunktion KühlenNein
    Mit ZeitschaltuhrNein
    Mit zusätzlichem KontaktJa
    Anschlussquerschnitt0,5 mm² bis 1,5 mm²
    Minimale Schaltspannung230 VAC / 50 Hz
    Schaltkontakt potentialfreiNein
    SchaltbildBA121000 Schaltbild

    Downloads

    Anleitung

    FotoTypArt.-Nr.AusstattungArt

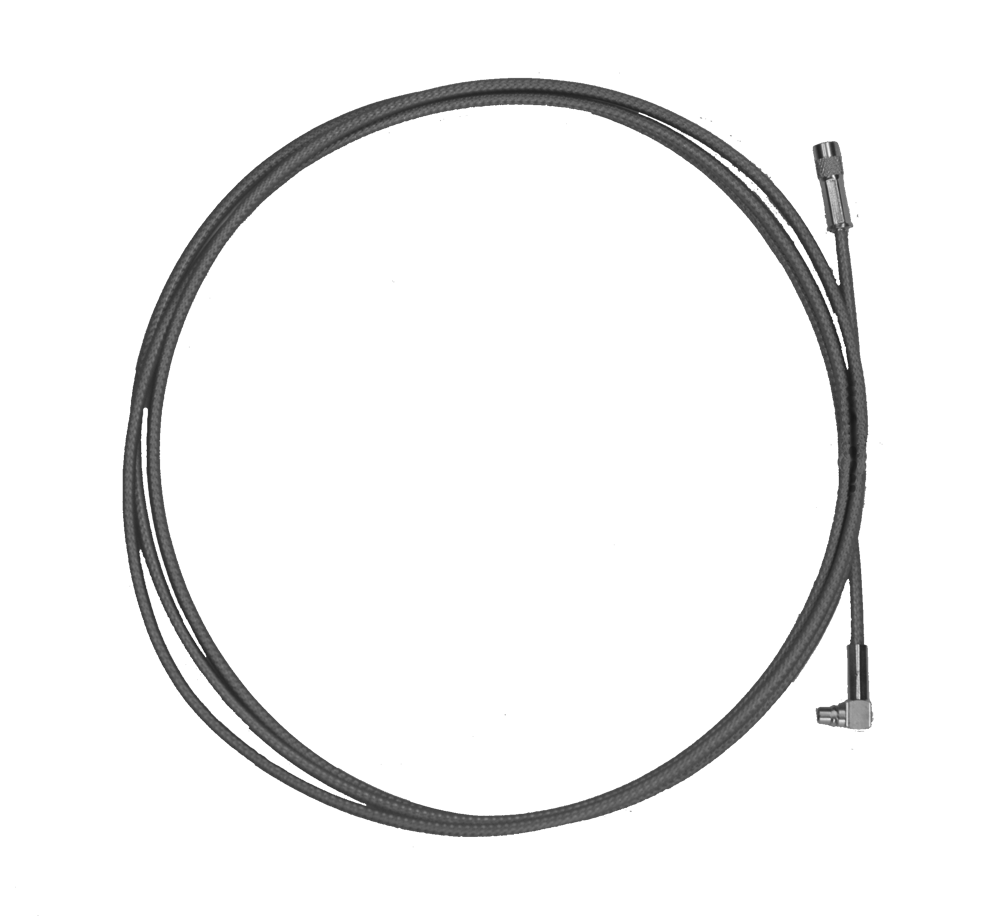

    JZ-26BN990004Antennenkabel 1m für externe Antenne JZ-25Zubehör

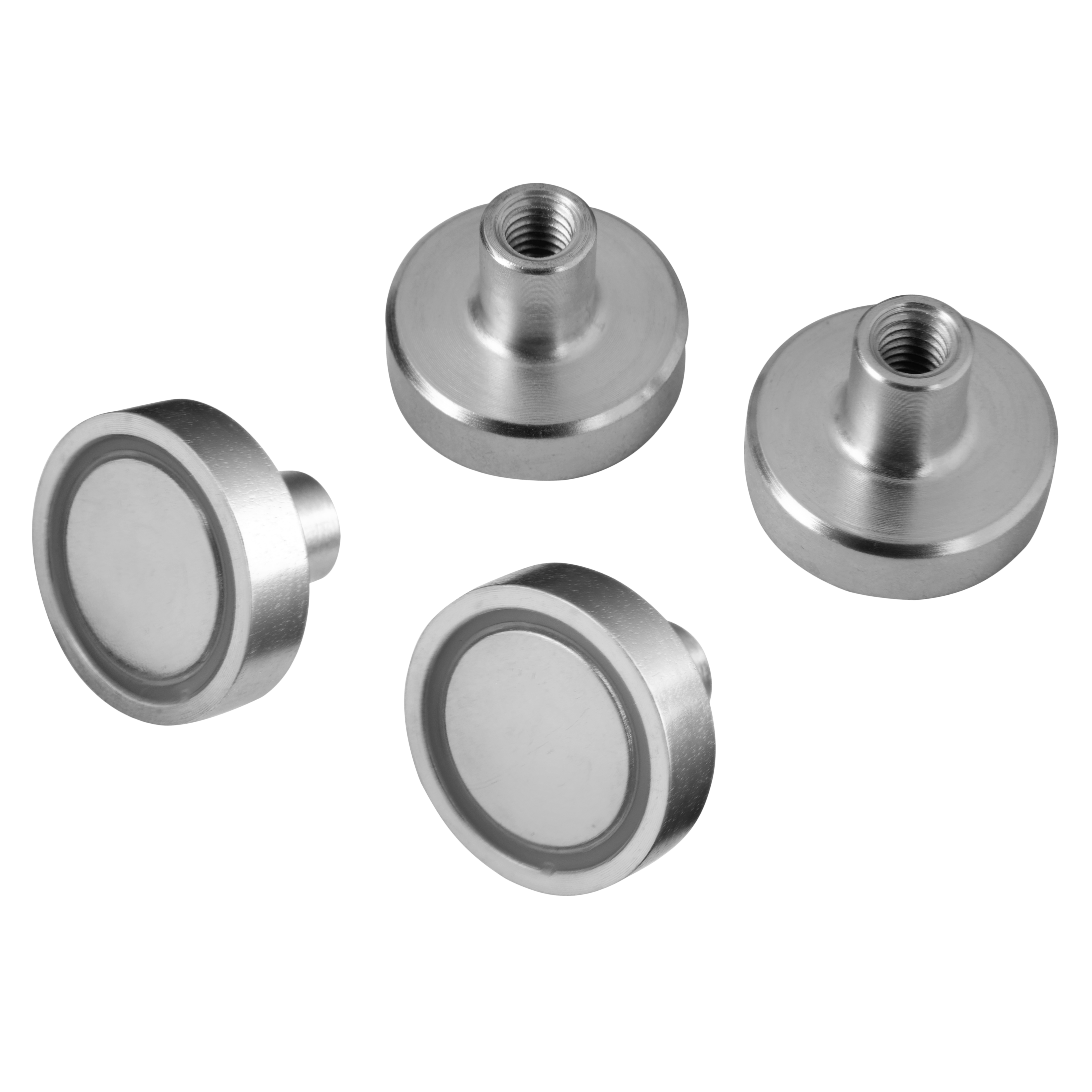

    JZ-24BN990002Magnetbefestigungsset zur einfachen und sicheren Befestigung der Mehrkanalaktoren oder KlemmenleistenZubehör
    ZBOOA-010.100H9100010Heizungsstellantrieb, 230VAC, stromlos geschlossenZubehör
    JZ-25BN990003Externe Antenne für Mehrkanalaktoren, Aufputz superflachZubehör
