Anlegetemperaturfühler, NTC50K

ALF-5

Anlegetemperaturfühler, NTC50K

Die Anlegetemperaturfühler ALF werden zur Temperaturerfassung an Leitungen, Rohren oder Heizungsträgern eingesetzt. Zur besseren Temperaturübertragung zwischen Rohr und Anlegefühler wird die Verwendung von Wärmeleitpaste empfohlen.
  • Art.-Nr.: G9050200

    Technische Daten

    Aktive TemperaturmessungNein
    Anschlussquerschnitt0,14 mm² bis 2,5 mm²
    Ausführung des FühlersAnlegefühler
    Breite58 mm
    DeckelbefestigungBajonettverschluss
    Elektrischer AnschlussSchraubklemmen
    ExplosionsgeschütztNein
    FarbeReinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementNTC intern
    Höhe64 mm
    Lagertemperatur oberer Wert70 °C
    Lagertemperatur unterer Wert-30 °C
    Luftfeuchte maximal (nicht kondensierend)95 % r.H
    Material GehäuseKunststoff PA (30% GF verstärkt)
    Max. Messstrom< 1 mA
    Mit BefestigungsmaterialJa
    Mit GehäuseJa
    Mit ZuleitungNein
    Montage / BefestigungRohranbau
    OberflächenbeschaffenheitGlänzend
    Passive TemperaturmessungJa
    SchutzartIP65
    SchutzklasseIII
    Sensorelement außerhalb des GehäusesNein
    Sensorelement innerhalb des GehäusesJa
    SensortypNTC 50K (Fühler 5)
    Sicherheit und EMVGemäß DIN EN 60730
    Temperaturmessbereich oberer Wert70 °C
    Temperaturmessbereich unterer Wert-30 °C
    Tiefe34 mm
    Umgebungstemperatur oberer Wert70 °C
    Umgebungstemperatur unterer Wert-30 °C
    Schaltbild Schaltbild

    Downloads

    Montageanleitung

    Datenblatt

    FotoTypArt.-Nr.AusstattungArt

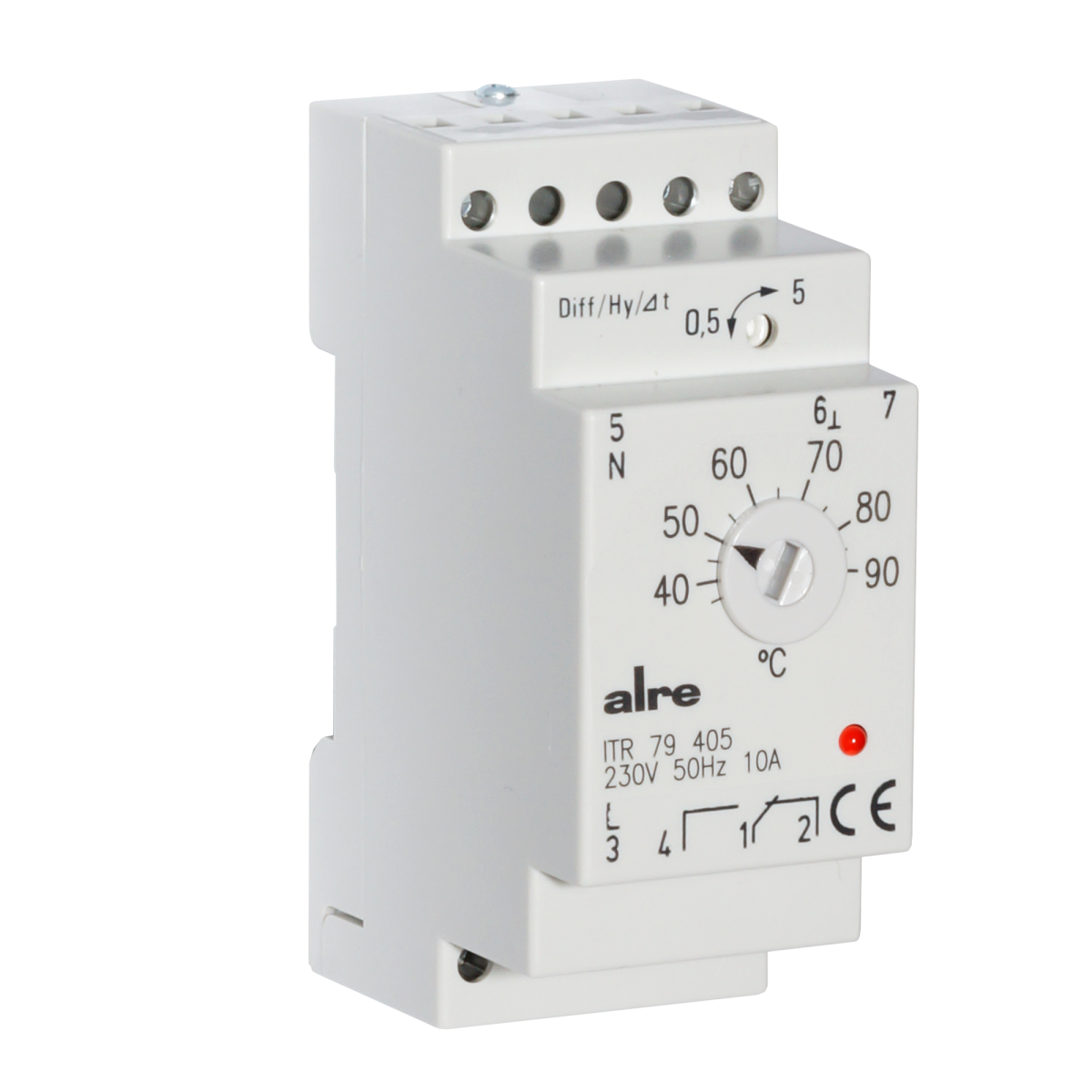

    ITR 79.405D4780181Temperaturregler für Normschienenmontage, 35…95°CPassendes Produkt
    WP-01G9990180Wärmeleitpaste, 2ml, -40..+150°CZubehör
