Windfahnenrelais, 2 m/s…9,2 m/s, Hysterese ca. 1 m/s, Inneneinstellung

Sie sind hier: Anlagentechnik / Feuchte-, Strömungs-, Drucküberwachung / Windfahnen-Relais

JSL-1E

Windfahnenrelais, 2 m/s…9,2 m/s, Hysterese ca. 1 m/s, Inneneinstellung

Windfahnen-Relais zur Überwachung von Luftströmungen in Kanälen, in Zu- und Abluftgeräten von Ventilatoren oder elektrischen Heizregistern. Das Windfahnenrelais ist werkseitig auf die minimalen Schaltpunkte eingestellt. Durch Rechtsdrehen der innen liegenden Schraube können die Einschalt-/Abschaltwerte erhöht werden. Einbau erfolgt in senkrechter Paddelstellung von oben in eine waagerechte Rohrleitung/Kanal. Der Einstellbereich beträgt 2 m/s … 9,2 m/s und die Hysterese ca. 1 m/s.
    • Art.-Nr.: JA070100

    Technische Daten

    Abmessung (B x H x T) 71 mm x 130 mm x 67 mm
    Anzahl Regelbereiche 1
    Ausgangssignal schaltend
    Elektrischer Anschluss Schraubklemmen
    Farbe grau
    Farbe RAL Nummer (ähnlich) 7035
    Funktionstyp (Anlagentechnik) Wächter
    Fühlerelement Windfahne
    Inneneinstellung Ja
    Lagertemperatur –40 … 80 °C
    Luftfeuchte max. (nicht kondensierend) 95 % r.H.
    Material Gehäuse Kunststoff
    Material Paddel Edelstahl V2A (1.4301)
    Max. Abschaltwert 8 m/s
    Max. Einschaltwert 9.2 m/s
    Max. Fühlertemperatur 85 °C
    Max. Schaltspannung 230 VAC, 50 Hz
    Max. Schaltstrom 15 (8) A
    Medium Gas, nicht aggressiv
    Min. Abschaltwert 1 m/s
    Min. Einschaltwert 2 m/s
    Min. Schaltspannung 24 VAC, 50 Hz
    Min. Schaltstrom 150 mA
    Montage/Befestigung Montage am Luftkanal
    Oberflächenbeschaffenheit matt
    Schaltelement Mikroschalter
    Schaltkontakt Wechsler
    Schaltkontakt potentialfrei Ja
    Schaltleistung 3450 W
    Schutzart IP65 Gehäuse / IP20 medienseitig
    Schutzklasse I
    Sicherheit und EMV gemäß DIN EN 60730
    Umgebungstemperatur −40 … 80 °C
    Verschmutzungsgrad 2
    Zusammenstellung Regler mit Dichtungsplatte

    Downloads

    Gebrauchsanleitung

    Datenblatt

    Foto Typ Art.-Nr. Ausstattung Art

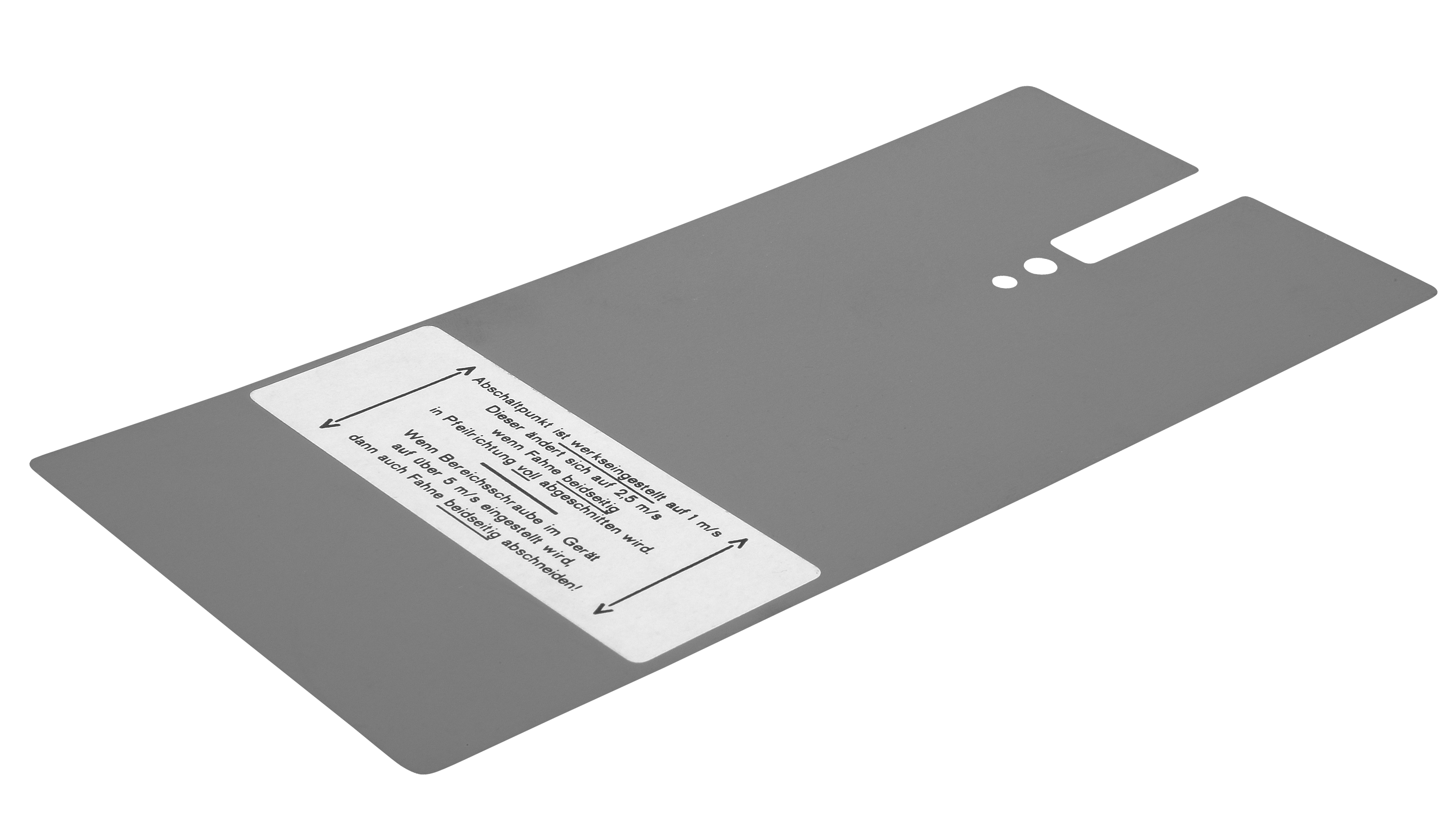

    JZ-08 E6150031 Ersatz-Fahne für Windfahnenrelais JSL-1E Ersatzteil
