RTBSB-201.000/08
Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2 (1) A, Öffner, Skala *…6
Elektromechanischer Raumtemperaturregler im superflachen Aufputzgehäuse (nur 13,9 mm tief) zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Das Gerät wird mittels Aufputz-/Wandmontage (4-Loch-Befestigung auf UP-Dose) montiert. Geeignet für Warmwasserheizungen.
Art.-Nr.: MA300008
Technische Daten
| Abmessung (B x H x T) | 78 mm x 78,5 mm x 13,9 mm |
| Anschlussquerschnitt | 0,12 – 2,5 mm² |
| Anzahl Ausgänge | 1 |
| Anzahl der Ausgänge Heizung | 1 |
| Anzahl Regelbereiche | 1 |
| Anzeige Heizen | Nein |
| Ausgangssignal | schaltend |
| Ausseneinstellung | Ja |
| Bedienung | Drehknopf |
| Betriebsspannung | 230 VAC, 50 Hz |
| Design | Berlin 1000 |
| ECO Funktion (Absenkung) | Nein |
| Elektrischer Anschluss | Schraubklemmen |
| Energieeffizienzklasse | I |
| Farbe | reinweiß |
| Farbe RAL Nummer (ähnlich) | 9010 |
| Fühlerelement | Bimetall |
| Inneneinstellung | Nein |
| Lagertemperatur | –20 … 70 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | Kunststoff ABS |
| Max. Leistungsaufnahme | < 0,25 W |
| Max. Schaltspannung | 230 VAC, 50 Hz |
| Max. Schaltstrom | 2 (1) A |
| Mechanische Bereichseineingung | Ja |
| Medium | Luft, nicht aggressiv |
| Min. Schaltspannung | 230 VAC, 50 Hz |
| Montage/Befestigung | Aufputz |
| Oberflächenbeschaffenheit | glänzend |
| Prüfzeichen Approbation | CE |
| Regelbereich | 5 … 30 °C |
| Regelfunktion Heizen | Ja |
| Regelfunktion Kühlen | Nein |
| Regelverhalten | 2-Punkt |
| Schaltdifferenz | 0,5 K (delta T max. 4 K/h) |
| Schaltelement | Bimetallkontakt |
| Schalter Ein/Aus | Nein |
| Schalter Heizen/Kühlen | Nein |
| Schaltkontakt | Öffner |
| Schaltkontakt potentialfrei | Nein |
| Schaltleistung | 460 W |
| Schutzart | IP30 |
| Schutzklasse | II (nach entsprechender Montage) bzw. III |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Merkziffernskala *…6 |
| Thermische Rückführung | Ja |
| Umgebungstemperatur | 0 … 30 °C |
| Zusammenstellung | Komplettgerät |
| Foto | Typ | Art.-Nr. | Ausstattung | Art |
|---|---|---|---|---|
 |

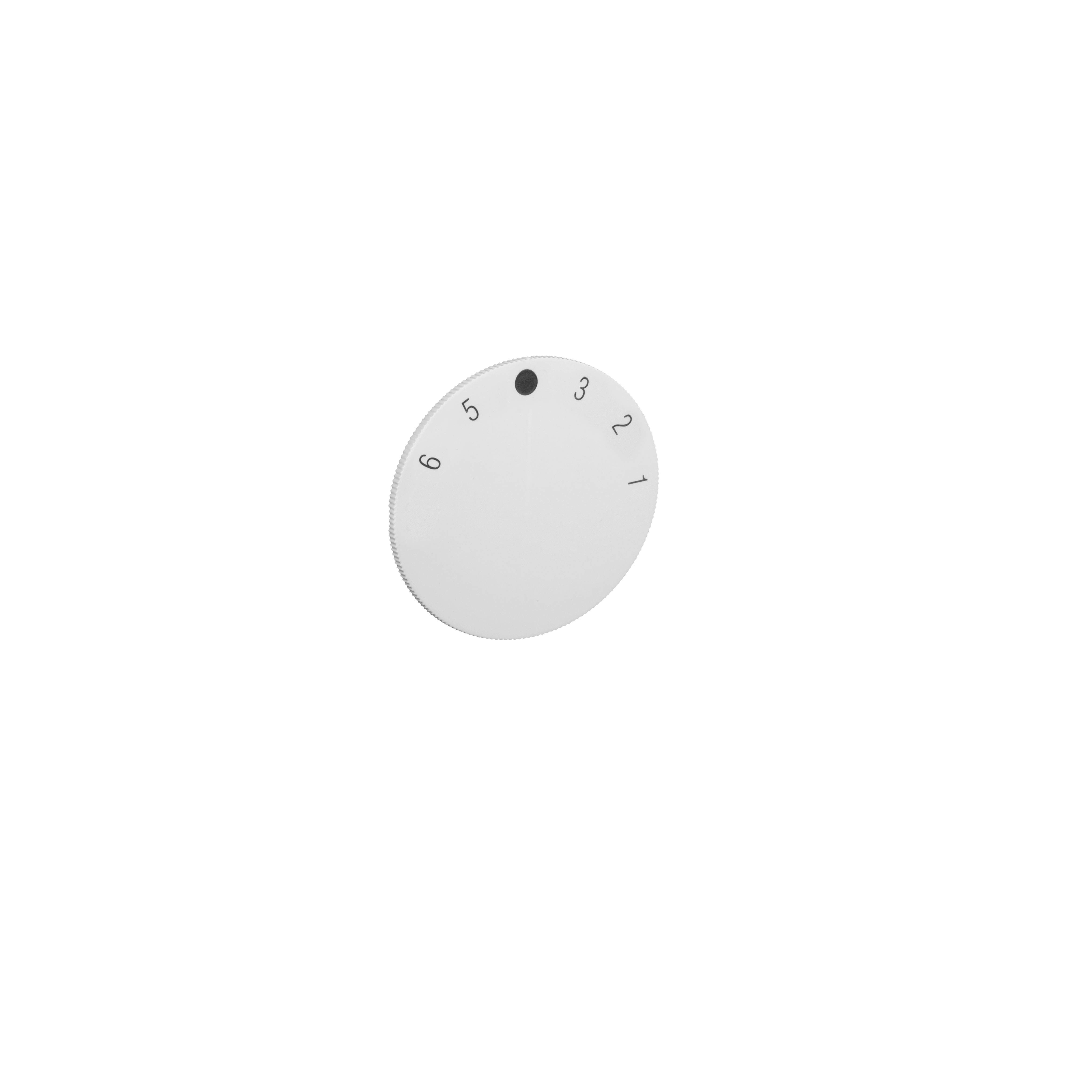

ET-02 | MA990001 | Einstellknopf für Geräte der Serie B1000, Merkziffernskala 1...6, reinweiß, glänzend | Ersatzteil |
 |
VOOPL-216.176 | DA480510 | Klemmenleiste, max. 6 Raumthermostate und 12 Stellantriebe, IP20 | Zubehör |
 |
VOOPL-318.178 | DA480520 | Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20 | Zubehör |
 |
ZBOOA-010.100 | H9100010 | Heizungsstellantrieb, 230VAC, stromlos geschlossen | Zubehör |
 |
ZBOOA-010.185 | G8990010 | Stellantrieb "Stella" 230V NC für den automatischen hydraulischen Abgleich | Zubehör |
 |

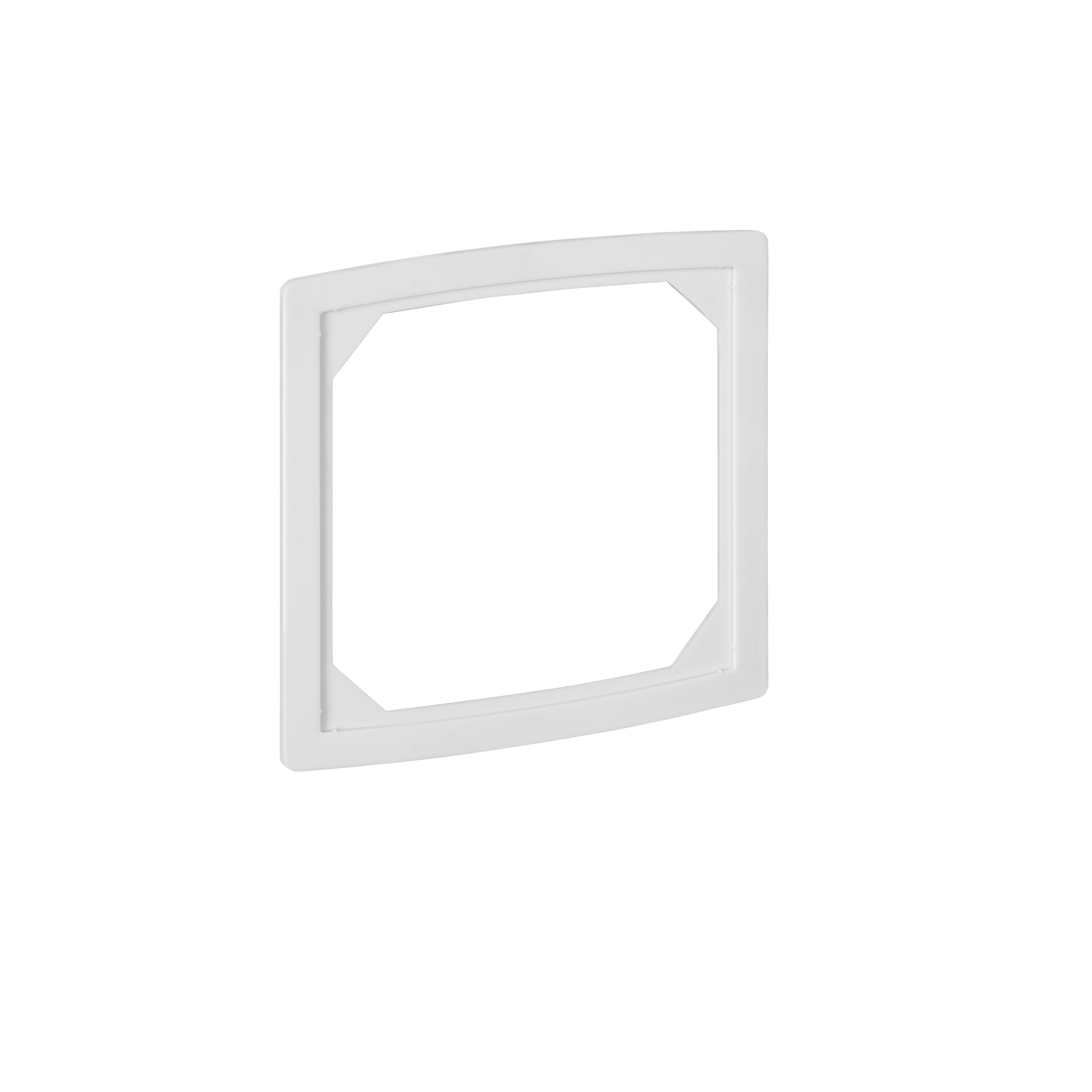

JZ-21 | MN990006 | Adapterrahmen für Geräte der Serie Berlin 1000 | Zubehör |
