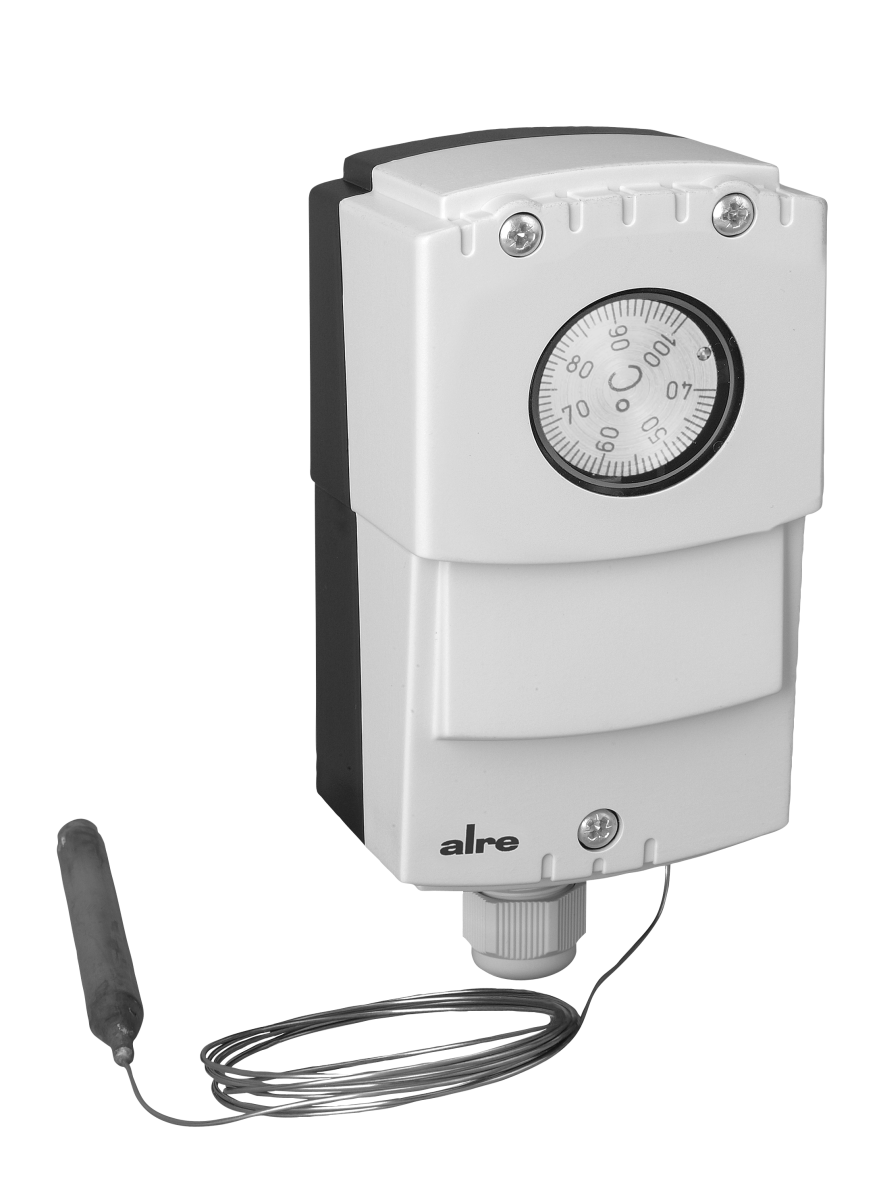

JET-130 XF

Kapillar-Thermostat, Wandmontage, 40…100°C, Hysterese einstellbar 2..20K, Inneneinstellung, Kapillarlänge 1,8m

Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger Medien. Besonders geeignet für Wandmontage. Bei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200–12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwenden. Tauchhülsen oder Schutzwendel gehören nicht zum Lieferumfang.

Gebrauchsanleitung

Art.-Nr.: JA042200

Technische Daten

Abmessung (B x H x T)	71 mm x 144 mm x 67,5 mm
Anzahl Ausgänge	2
Anzahl Regelbereiche	1
Ausgangssignal	schaltend
Ausseneinstellung	Nein
Bedienung	innenliegender Sollwertsteller
Bemessungsstoßspannung	4000 V
Durchmesser Fühlerelement	9.6 mm
Elektrischer Anschluss	Schraubklemmen
Elektronische Regelung	Nein
Explosionsgeschützt	Nein
Farbe	grau
Farbe RAL Nummer (ähnlich)	7016/7035
Funktionstyp (Anlagentechnik)	TW
Fühlerelement	Kapillarrohr
Geräteausführung	Aufbaugerät
Inneneinstellung	Ja
Lagertemperatur	–20 … 55 °C
Luftfeuchte max. (nicht kondensierend)	95 % r.H.
Länge Fühlerelement	122 mm
Länge Kapillar	1.8 m
Material Fühler	Cu (Kapillar aus V2A)
Material Gehäuse	Kunststoff
Max. Fühlertemperatur	110 °C
Max. Schaltspannung	230 VAC, 50 Hz
Max. Schaltstrom	15 (8) A
Mechanische Bereichseineingung	Nein
Medium	Gas/Fluid, nicht aggressiv
Min. Schaltspannung	24 VAC, 50 Hz
Min. Schaltstrom	150 mA
Montage/Befestigung	Wandmontage
Oberflächenbeschaffenheit	matt
Regelbereich	40 … 100 °C
Regelfunktion Heizen	Ja
Regelfunktion Kühlen	Ja
Schaltdifferenz einstellbar	Ja
Schaltdifferenz einstellbar von bis	2 … 20 K
Schaltelement	Mikroschalter
Schaltkontakt	Wechsler
Schaltkontakt potentialfrei	Ja
Schaltleistung	3450 W
Schutzart	IP65
Schutzklasse	I
Sicherheit und EMV	gemäß DIN EN 60730
Skala	Grad Celsius
Umgebungstemperatur	40 … 100 °C
Verschmutzungsgrad	2

Downloads

Gebrauchsanleitung

Datenblatt

Typ	Art.-Nr.	Ausstattung	Art
SW-200-12	C1809220	Schutzwendel, 200mm, Stahl vernickelt, Durchmesser InnenxAußen 11x17mm, Leitungseinführung 11,8mm	Zubehör
TH-140	C1809409	Tauchhülse, 140mm, Ms vernickelt, Durchmesser InnenxAußen 10x12mm	Zubehör
NTH-140	C1809435	Tauchhülse, 140mm, V4A (1.4571), Durchmesser InnenxAußen 10x12mm	Zubehör

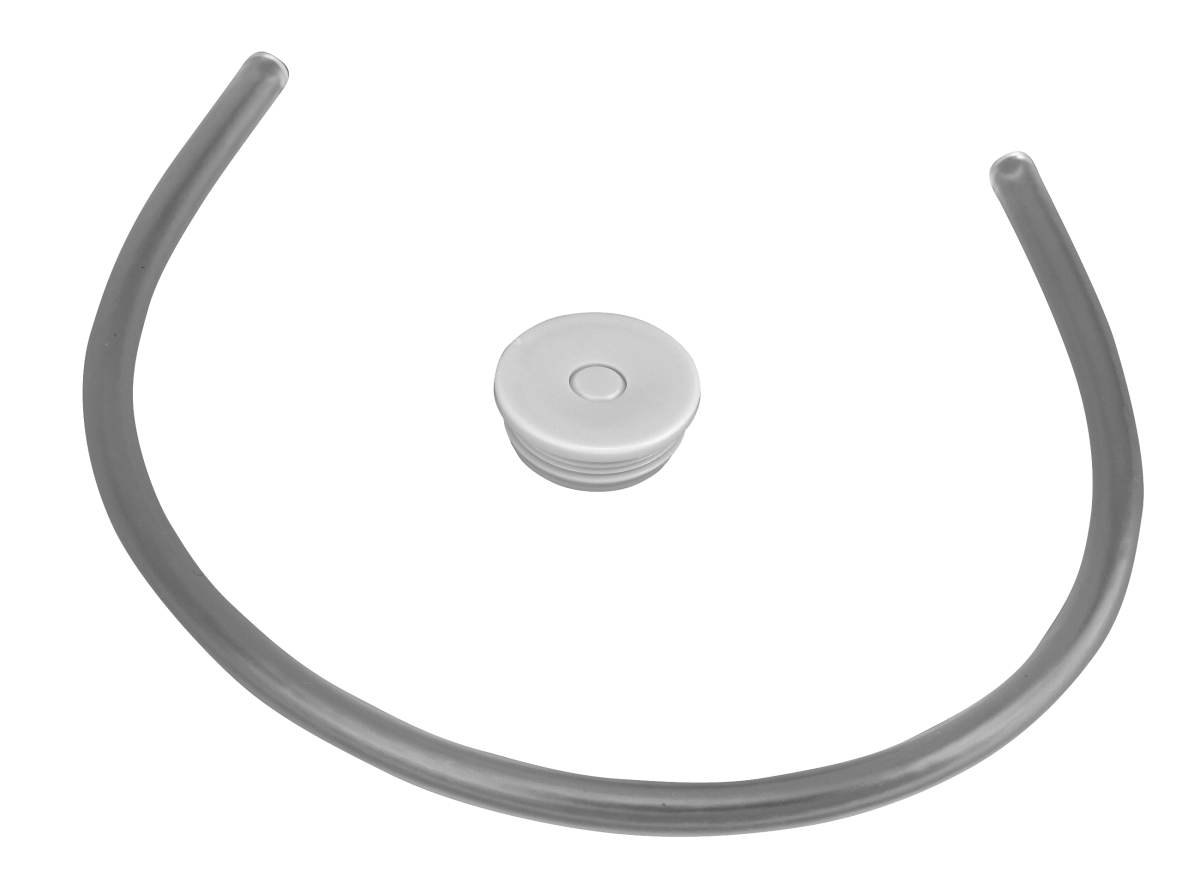

JZ-04	E6160133	Kapillarrohr-Durchführung für Frostschutzthermostate JTF und Kapillarregler JMT/WR/JET	Zubehör
