Art.-Nr.: G9270020

Ausstattung:

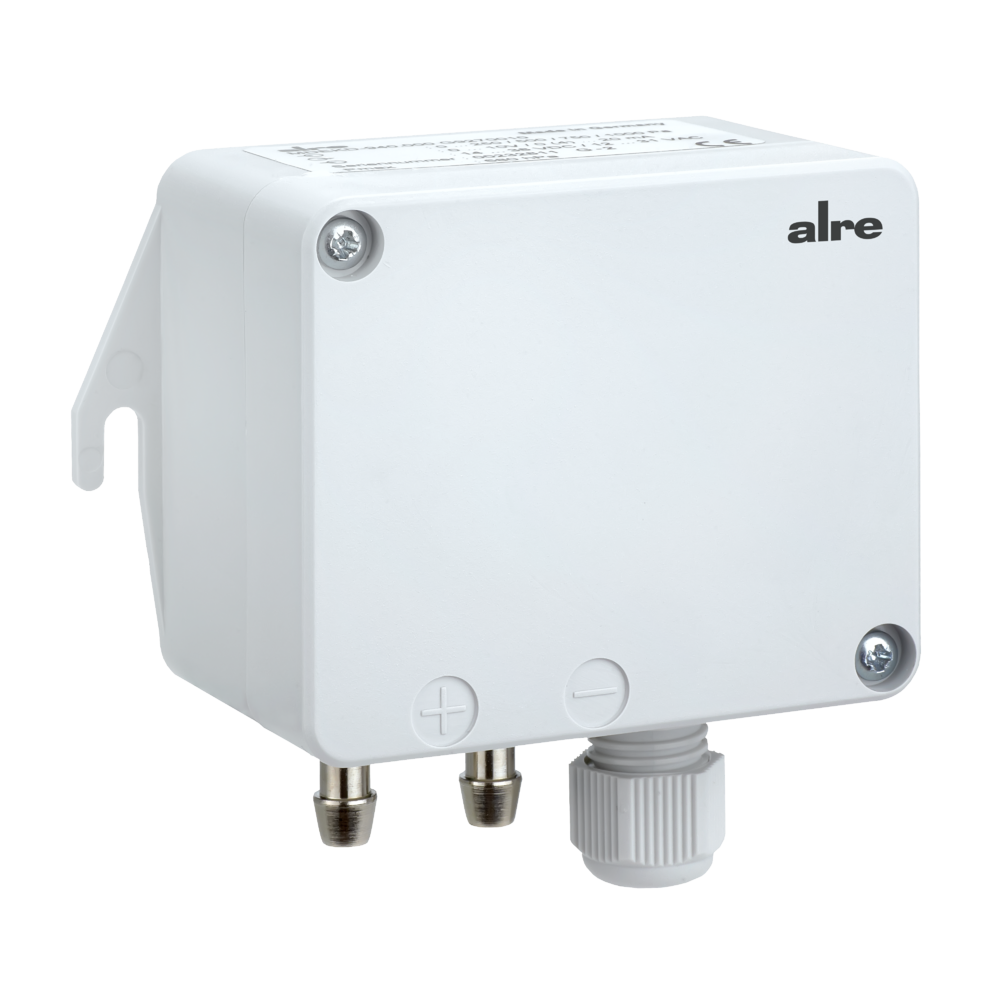

Differenzdruckmessumformer, einstellbar 0...10 V, 0...20 mA, 4...20 mA, 10000 Pa, 7500 Pa, 5000 Pa, 2500 Pa relativer Druck

Anwendung:
Die mikroprozessorgesteuerten Druckmessumformer eignen sich zur Erfassung von Über-, Unter- oder Differenzdruck von nichtaggressiven Gasen. Sie kommen sowohl bei Heizungs-, Lüftungs- oder Klimaanwendungen, als auch in der Reinraumtechnik oder der Feinzugmessung zum Einsatz. Die Druckmessung erfolgt über einen piezoresistiven Drucksensor.
Passender Mikroprozessorregler JDU-210 siehe Kapitel Industrietechnik.
Die Typen MDEKD ersetzen die Typen DF.

Technische Daten:

Abmessungen Gehäuse:86 x 40 x 56 mm
Anzahl Ausgänge:1
Ausgangssignal1:stetig, einstellbar 0...10 V, 0...20 mA, 4...20 mA
Ausstattungstext Typ:Zeitkonstante: ca. 10ms, 2s, 4s umschaltbar
Betriebsspannung:15...30 VDC, 15...30 VAC
Druckanschluss:d x L: 6,6 x 10 mm (für flexible Schläuche d = 6 mm)
Elektrischer Anschluss:Schraubklemmen bis 1,5 mm²
Farbe Gehäuse:grau
Fühler:piezoresistiver Drucksensor
Fühlerleitung Verlängerbar bis:in Abhängigkeit vom Querschnitt der Leitung und von der Auswerteeinheit
Genauigkeit:Linearität: +/- 2% FS Versorgungseinfluss: < 0,05% Lageeinfluss: 0,1% bei 3000 Pa, 0,3% bei 1500 Pa, 0,9% bei 500 Pa, 1,8% bei 250 Pa Temperaturdrift: Offset und Spanne je +/- 0,12% FS/K Langzeitstabilität: +/- 2% FS/Jahr
Gewicht:ca. 200
Hysterese:+/- 2% FS
Kabelverschraubung:M 12 x 1,5
Lagertemperatur:-10...+70 °C
Material Gehäuse:Kunststoff
Material Mediumberührende Teile:Ni, PU, Al, Au, Pyrex Glas, Silikon, Kovar, Duraplast, Ultem Plasic
max. Druck:5-facher Messbereichsendwert (Relativdruck)
max. Messstrom:ca. 20 mA
Medium:Gas, nicht aggressiv
Messbereiche:10000 Pa, 7500 Pa, 5000 Pa, 2500 Pa relativer Druck
Montage Befestigung:Wandmontage
Oberflächenbeschaffenheit:matt
Schutzart:IP 54
Schutzklasse:III
Sicherheit und Emv:gemäß DIN EN 60730
Umgebungstemperatur bis:50
Umgebungstemperatur von:10
Zubehör:Deckel mit LC-Display zur Anzeige des Messwertes: JZ-27 einzelner Kanalanschluss: JZ-01 L Kanalanschluss-Set: JZ-06/1 Passender Mikroprozessorregler JDU-210 siehe Kapitel Industrietechnik.
Zulässige Luftfeuchte:max. 80% r. H., nicht kondensierend
Schaltbild:
