Art.-Nr.: BA120800

Ausstattung:

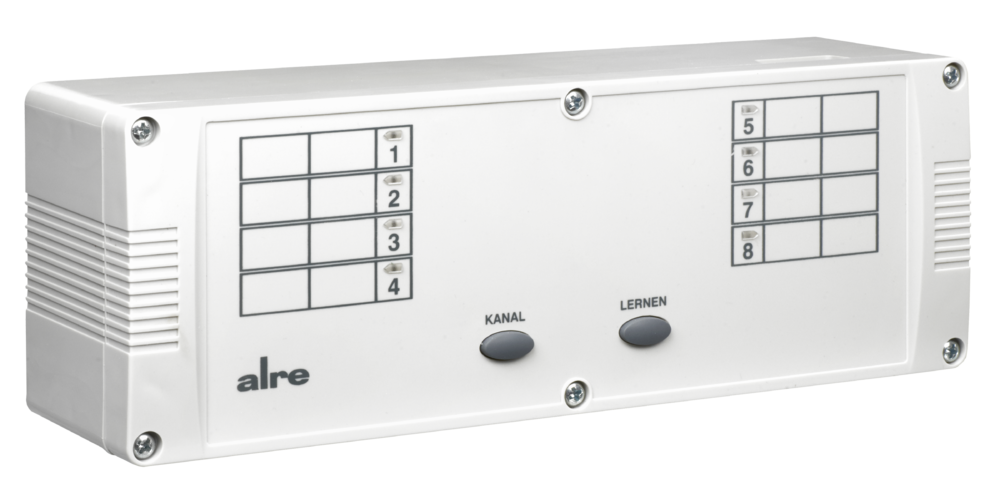

8-Kanal Funk-Temperaturregler (Empfänger), AP, IP20

Anwendung:
Funk-Heizungsregler (Empfänger), die in Verbindung mit alre-Funk-Raumtemperatursendern eine Einzelraum-Temperaturregelung verwirklichen. Anwendung überwiegend im Sanierungsbereich oder bei Heizungsanlagenerweiterungen.

Nach Spannungsunterbrechung am Sender oder Empfänger wird die Funkverbindung automatisch wieder hergestellt.

Bei bestehender Funkverbindung kann im Nachhinein, durch Drücken der Anlerntaste am Sender, der oder die zugehörigen Kanäle am Empfänger angezeigt werden.

Technische Daten:

Abmessungen Gehäuse:255 x 75 x 90 mm
Abmessungen Verpackung:315 x 90 x 135 mm
Anzahl Ausgänge:9
Anzahl Regelbereiche:1
Anzeige Freitext:Installationsmodus, Verbindungs- und Statuskontrolle, Verbindungsverlust, Lernmodus wird je Kanal angezeigt
Ausstattungstext Typ:8-Kanal Funk-Temperaturregler (Empfänger) zur Montage im Heizkreisverteiler, max. 4 Stellantriebe / Kanal direkt anschließbar, inklusive Pumpenmodul, eine Zeitzone je Kanal möglich, Master-Slave-Betrieb, Mittelwertbildung mit bis zu 8 Messstellen Das Oberteil kann zum Anlernen der Funksender in den einzelnen Räumen abgenommen werden. Voraussetzung dafür ist die Verwendung einer optionalen, handelsüblichen 9V Batterie. Durch die Kanalauswahl- und eine Anlerntaste kann das Anlernen der Sender sehr einfach durchgeführt werden.
Bedienelemente Freitext:Kanalwahltaste, Anlerntaste
Betriebsspannung:230 VAC, 50 Hz
Elektrischer Anschluss:Federklemmen 0,5...1,5 mm²
Farbe Gehäuse:lichtgrau, ähnlich RAL 7035
Funkfreqünz:868,3 MHz
Gewicht:ca. 855 g
Hysterese:ca. 0,5 K
Lagertemperatur:-20...+70 °C
Lieferumfang:Funkempfänger, 4 Befestigungsschrauben für Wandmontage
Material Gehäuse:Kunststoff ABS
max. Schaltspannung:230 VAC, 50 Hz
max. Schaltstrom:5 (1) A
min. Schaltspannung:230 VAC, 50 Hz
Montage Befestigung:Aufputz- / Wandmontage
Notlauf:bei Verlust der Funkverbindung > 1h wird eine feste Einschaltdauer von 30% gehalten, um ein Auskühlen oder Frostschäden zu vermeiden
Oberflächenbeschaffenheit:matt
Potentialfrei:Nein
Regelbereich bis:30
Regelbereich von:5
Regelfunktion:Heizen
Schaltelement:9 Relais
Schaltkontakt:9 Schließer
Schaltleistung:gesamt 1150 W, davon 180 W Pumpenausgang
Schutzart:IP 20
Schutzklasse:II für Verbraucher der Schutzklassen I und II
Sicherheit und Emv:gemäß DIN EN 60950-1, DIN EN 300220
Umgebungstemperatur bis:50
Umgebungstemperatur von:-10
Zentralregelung:realisierbar mit KTFRx (siehe Kapitel Klimatechnik)
Zubehör:passende Ventilstellantriebe: ZBOOA-010.100 optionales Magnetbefestigungsset zur einfachen Montage im Heizkreisverteiler: JZ-24 externe Antenne: JZ-25 Antennenkabel 1m: JZ-26
Zulässige Luftfeuchte:max. 95% r. H., nicht kondensierend
Schaltbild:
